ŁK63G P08 Главный выключатель с креплением на переднюю панель

ŁK63G P08 Главный выключатель с креплением на переднюю панель

Главные выключатели крепление на передюю панель ŁK40/63 G P

ŁK#G\#

В стандартном исполнении используется переключатель № исполнения 2.421

Технические данные (непрерывная работа)

Номинальное напряжение изоляции Ui 690 В
Номинальное напряжение импульсное выдерживаемое Uimp 6 кВ
Длительный номинальный ток Iu=Ith 63 A
Номинальная мощность включения Pe в кат. AC-3 20 кВт (400 В)
20 кВт (500 В)
10 кВт (690 В)
Номинальная мощность включения Pe в кат. AC-4 12 кВт (400 В)
8 кВт (690 В)
Номинальный ток включения Ie в кат. AC-3 38 A (400 B)
30 A (500 B)
11 A (690 B)
Номинальный ток включения Ie в кат. AC-4 23 A (400 B)
8,5 A (690 B)
Номинальный ток кратковременный допустимый Icw(1сек) 1,2 кA
Номинальный ток включения короткого замыкания Icm 2,2 кA
Момент затяжки зажимов 2,0 Нм
Механическая износостойкость 3,0 млн. (циклов В-О)
Температура окружающей среды -40 ... +70°C (рабочая)
-40 ... +70°C (хранения)
Сечение подводящих проводов 4...10 мм²
Степень защиты: PN-EN 60529 относительно панели IP41
IP65
Устойчивость к вибрации (согласно IEC 60068-2-6) 2...13, 2...100 Гц (частота)
± 1 мм (амплитуда ускорения)
± 0,7 g (амплитуда ускорения)
Устойчивость к ударам (согласно IEC 60068-2-27) 15 g (пиковое ускорение)
11 мсек (длительность импульса)
Устойчивость к циклическому воздействию влажного тепла (IEC 60068-2-30) 55°C (температура окружающей среды)
95% (относительная влажность)
Устойчивость к циклическому воздействию соляного тумана (согласно IEC 60068-2-52) степень жесткости 1

3D модель

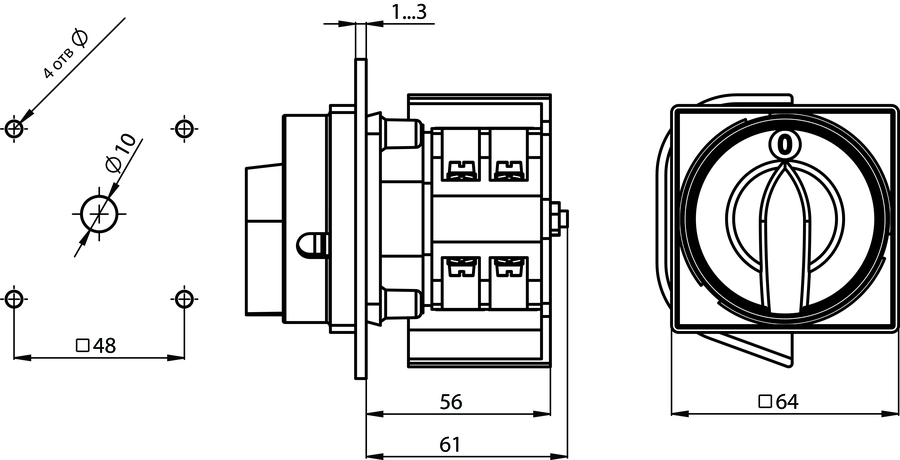

Размеры

  • ŁK63G P08 Главный выключатель с креплением на переднюю панель - Размеры

    Крепление на переднюю панель (таблицу)
