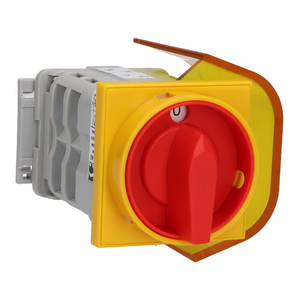

ŁK40G S08 Главный выключатель с креплением на дин-рейку

ŁK40G S08 Главный выключатель с креплением на дин-рейку

Главные выключатели крепление на дин-рейку ŁK40/63 G S

ŁK#G\#

В стандартном исполнении используется переключатель № исполнения 2.421

Технические данные (непрерывная работа)

Номинальное напряжение изоляции Ui 690 В
Номинальное напряжение импульсное выдерживаемое Uimp 6 кВ
Длительный номинальный ток Iu=Ith 40 A
Номинальная мощность включения Pe в кат. AC-3 20 кВт (400 В)
14 кВт (500 В)
11 кВт (690 В)
Номинальная мощность включения Pe в кат. AC-4 8 кВт (400 В)
5,5 кВт (690 В)
Номинальный ток включения Ie в кат. AC-3 38 A (400 B)
21,5 A (500 B)
7,5 A (690 B)
Номинальный ток включения Ie в кат. AC-4 16 A (400 B)
6 A (690 B)
Номинальный ток кратковременный допустимый Icw(1сек) 0,85 кA
Номинальный ток включения короткого замыкания Icm 1,5 кA
Момент затяжки зажимов 2,0 Нм
Механическая износостойкость 3,0 млн. (циклов В-О)
Температура окружающей среды -40 ... +70°C (рабочая)
-40 ... +70°C (хранения)
Сечение подводящих проводов 4...10 мм²
Степень защиты: PN-EN 60529 относительно панели IP41
IP65
Устойчивость к вибрации (согласно IEC 60068-2-6) 2...13, 2...100 Гц (частота)
± 1 мм (амплитуда ускорения)
± 0,7 g (амплитуда ускорения)
Устойчивость к ударам (согласно IEC 60068-2-27) 15 g (пиковое ускорение)
11 мсек (длительность импульса)
Устойчивость к циклическому воздействию влажного тепла (IEC 60068-2-30) 55°C (температура окружающей среды)
95% (относительная влажность)
Устойчивость к циклическому воздействию соляного тумана (согласно IEC 60068-2-52) степень жесткости 1

3D модель

Размеры

  • ŁK40G S08 Главный выключатель с креплением на дин-рейку - Размеры

    Крепление на дин-рейку TS35.
    Можно заказать выключатель нагрузки с осью на 17 мм длиннее.
