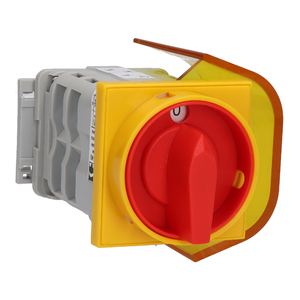

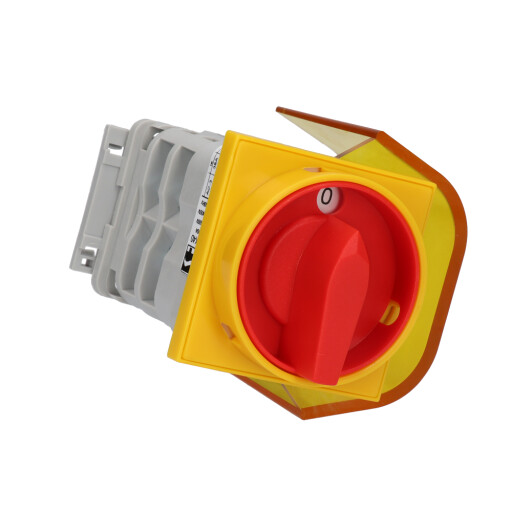

ŁK40G S08 Rozłącznik główny mocowany na szynę

ŁK40G S08 Rozłącznik główny mocowany na szynę

Rozłączniki główne mocowane na szynę ŁK40/63 G S

ŁK#G\#

W standardowym wykonaniu stosowany jest łącznik nr wykonania 2.421


Dane techniczne (praca ciągła)

Napięcie znamionowe izolacji Ui 690 V
Napięcie znamionowe udarowe wytrzymywalne Uimp 6 kV
Prąd znamionowy ciągły Iu=Ith 40 A
Znamionowa moc łączeniowa Pe w kat. AC-3 20 kW (400 V)
14 kW (500 V)
11 kW (690 V)
Znamionowa moc łączeniowa Pe w kat. AC-4 8 kW (400 V)
5,5 kW (690 V)
Prąd znamionowy łączeniowy Ie w kat. AC-3 38 A (400 V)
21,5 A (500 V)
7,5 A (690 V)
Prąd znamionowy łączeniowy Ie w kat. AC-4 16 A (400 V)
6 A (690 V)
Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) 0,85 kA
Prąd znamionowy załączalny zwarciowy Icm 1,5 kA
Moment dokręcania zacisków 2,0 Nm
Trwałość mechaniczna 3,0 mln (cykli przestawieniowych)
Temperatura otoczenia -40 ... +70°C (pracy)
-40 ... +70°C (przechowywania)
Przekrój przewodów przyłączeniowych 4...10 mm²
Stopień ochrony: PN-EN 60529 względem pulpitu IP41
IP65
Odporność na wibrację (wg IEC 60068-2-6) 2...13, 2...100 Hz (częstotliwość)
± 1 mm (amplituda przemieszczenia)
± 0,7 g (amplituda przyspieszenia)
Odporność na udary (wg IEC 60068-2-27) 15 g (przyspieszenie szczytowe)
11 ms (czas trwania impulsu)
Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30) 55°C (temperatura otoczenia)
95% (wilgotność względna)
Odporność na mgłę solną cykliczną (wg IEC 60068-2-52) ostrość próby 1

Model 3D

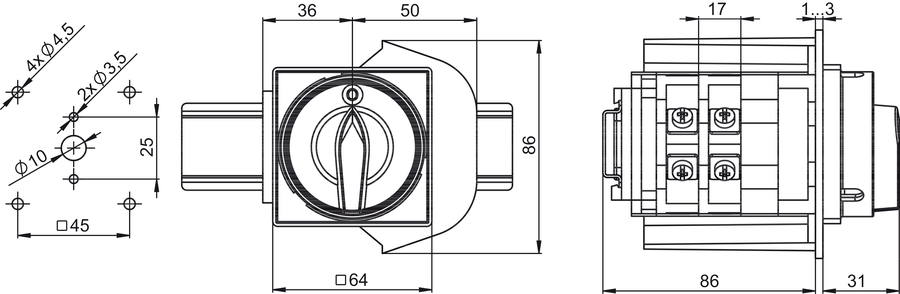

Wymiary

  • ŁK40G S08 Rozłącznik główny mocowany na szynę - Wymiary

    Mocowanie zatrzaskowo na szynie TS35.
    Istnieje możliwość zamówienia rozłącznika z ośką dłuższą o krotność 17 mm.
