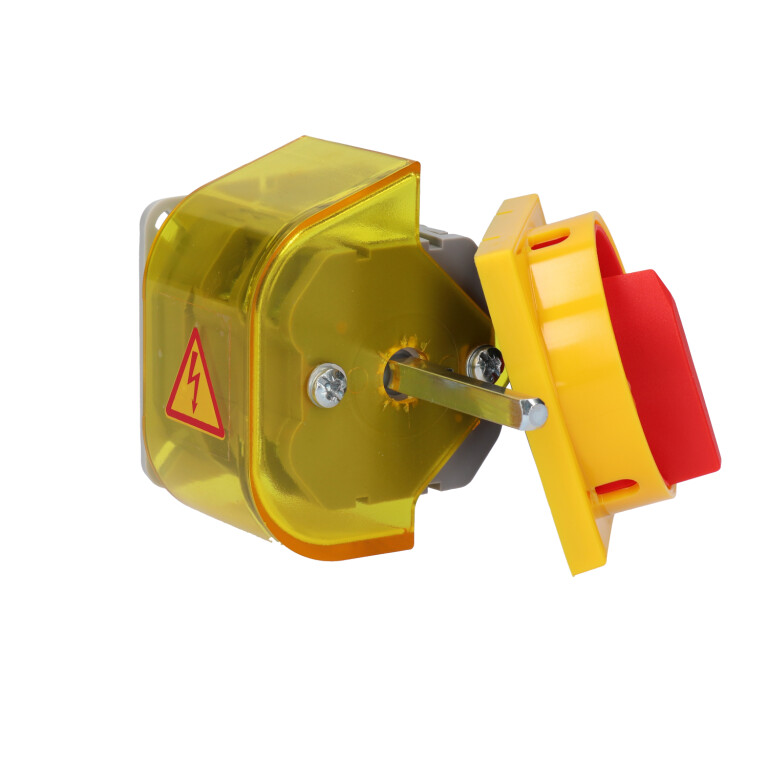

ŁK16RG B08 Rozłącznik główny mocowany do bazy

ŁK16RG B08 Rozłącznik główny mocowany do bazy

Rozłączniki główne mocowane do bazy ŁK16/25/32 RG B

ŁK#RG\#

W standardowym wykonaniu stosowany jest łącznik nr wykonania 2.421


Dane techniczne (praca ciągła)

Napięcie znamionowe izolacji Ui 690 V
Napięcie znamionowe udarowe wytrzymywalne Uimp 6 kV
Prąd znamionowy ciągły Iu=Ith 16 A
Znamionowa moc łączeniowa Pe w kat. AC-3 5 kW (230 V)
8 kW (400 V)
Znamionowa moc łączeniowa Pe w kat. AC-4 5 kW (230 V)
7 kW (400 V)
Prąd znamionowy łączeniowy Ie w kat. AC-3 16 A (230 V)
16 A (400 V)
Prąd znamionowy łączeniowy Ie w kat. AC-4 16 A (230 V)
13 A (400 V)
Prąd znamionowy łączeniowy Ie w kat. DC-21 10 A (110 V)
3 A (220 V)
Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) 0,9 kA
Prąd znamionowy załączalny zwarciowy Icm 1,3 kA
Prąd znamionowy zwarciowy umowny 13 kA
Prąd znamionowy wkładka bezpiecznikowa gG 16 A
Temperatura otoczenia -40 ... +70°C (pracy)
-40 ... +70°C (przechowywania)
Przekrój przewodów przyłączeniowych 1,5...4 mm²
Stopień ochrony: PN-EN 60529 względem pulpitu IP65
Odporność na wibrację (wg IEC 60068-2-6) 2...13, 2...100 Hz (częstotliwość)
± 1 mm (amplituda przemieszczenia)
± 0,7 g (amplituda przyspieszenia)
Odporność na udary (wg IEC 60068-2-27) 15 g (przyspieszenie szczytowe)
11 ms (czas trwania impulsu)
Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30) 55°C (temperatura otoczenia)
95% (wilgotność względna)
Odporność na mgłę solną cykliczną (wg IEC 60068-2-52) ostrość próby 1

Model 3D

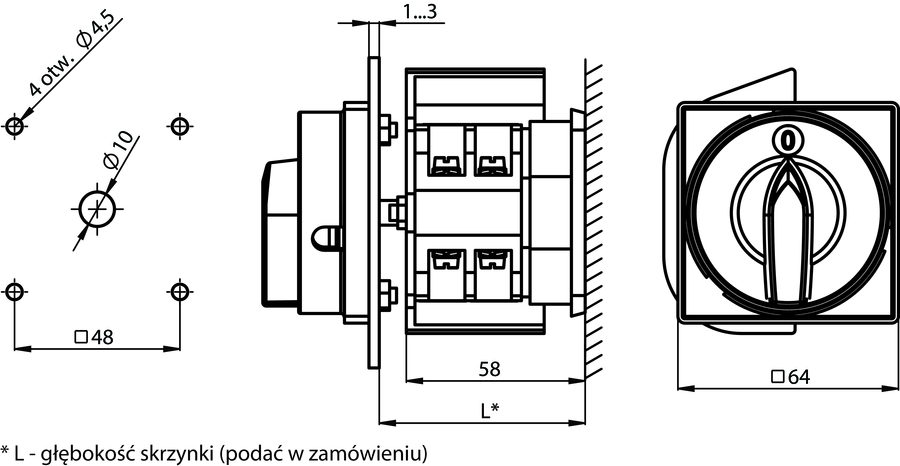

Wymiary

  • ŁK16RG B08 Rozłącznik główny mocowany do bazy - Wymiary

    Mocowanie do bazy podpulpitowej
