ŁK25RG P08 Hlavní vypínač pro upenění na pult
Hlavní vypínače uchycené na pult ŁK16/25/32 RG P
ŁK#RG\#
EAN:
Ve standardním provedení je instalován spínač č. provedení 2.421
Technické data (táhlá práce)
| Jmenovité izolační napětí Ui | 690 V |
| Jmenovité impulzní napětí Uimp | 6 kV |
| Jmenovitý tepelný proud Iu-Ith | 25 A |
| Jmenovitý výkon Pe w kat. AC-3 | 7 kW (230 V) 13 kW (400 V) 10 kW (690 V) |
| Jmenovitý výkon Pe w kat. AC-4 | 6 kW (230 V) 8 kW (400 V) 7 kW (690 V) |
| Jmenovitý spínací proud Ie v kat. AC-3 | 25 A (230 V) 25 A (400 V) 14 A (690 V) |
| Jmenovitý spínací proud Ie v kat. AC-4 | 20 A (230 V) 16 A (400 V) 8 A (690 V) |
| Jmenovitý spínací proud Ie v kat. DC-21 | 12 A (110 V) 3 A (220 V) |
| Jmenovitý krátkodobý výdržný proud Icw(1s) | 1 kA |
| Jmenovitá zklratová zapínací schopnost Icm | 1,4 kA |
| Jmenovitý zkratový proud | 13 kA |
| Jmenovitý proud pojistkové vložky gG | 25 A |
| Teplota prostředí | -40 ... +70°C (pracovní) -40 ... +70°C (skladování) |
| Průřez připojovacích vodičů | 2,5...6 mm² |
| Stupeň krytí: PN-EN 60529 vzhledem k pultu | IP65 |
| Odolnost proti vibracím (dle IEC 60068-2-6) | 2...13, 2...100 Hz (frekvence) ± 1 mm (amplituda posunu) ± 0,7 g (amplituda zrychlení) |
| Odolnost proti rázům (dle IEC 60068-2-27) | 15 g (špičkové zrychlení) 11 ms (doba trvání impulsu) |
| Odolnost na cyklické vlhké teplo (IEC 60068-2-30) | 55°C (teplota prostředí) 95% (relativní vlhkost) |
| Odolnost na cyklickou solnou mlhu (dle IEC 60068-2-52) | stupeň zkoušky 1 |
Model 3D

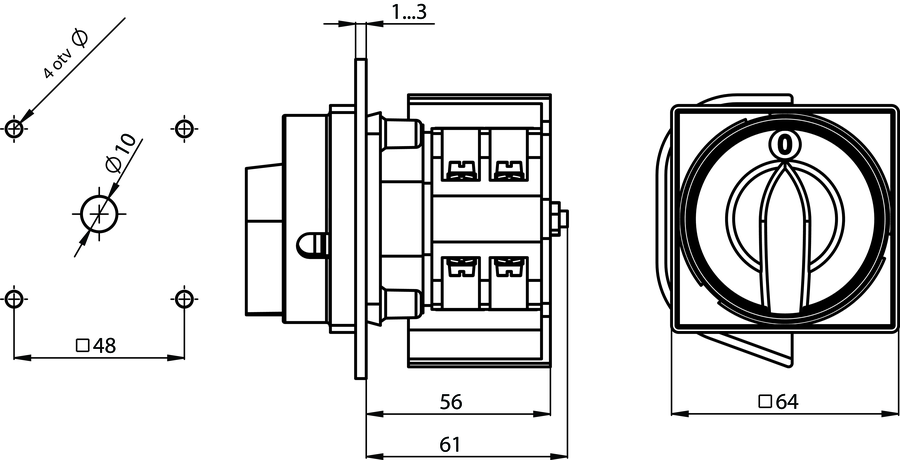

Rozměry
Uchycení na pult
