Вказівник положення PK22-WP
Вказівники
PK22-WP\#
EAN:
Покажчик (індикатор) положення використовується для визначення положення або лінійного зміщення елемента, що належить керованому пристрою. Він використовується зокрема на синоптичних таблицях розподільчого пристрою. Пристрій дозволяє візуалізувати та дублювати стан перемикачів, вимикачів або роз'єднувачів. Забезпечують точну та швидку інформацію про стан перемикача. Характеризуються невеликими розмірами, стан вимикача відображається за допомогою діодів, які утворюють форму двох перпендикулярних променів.
Індикатори світяться двома кольорами – червоним або зеленим.
Живлення підключаємо відповідно:
X0 - загальний контактний затискач (земля)
X1 – червоний (напруга)
X2 – зелений (напруга)

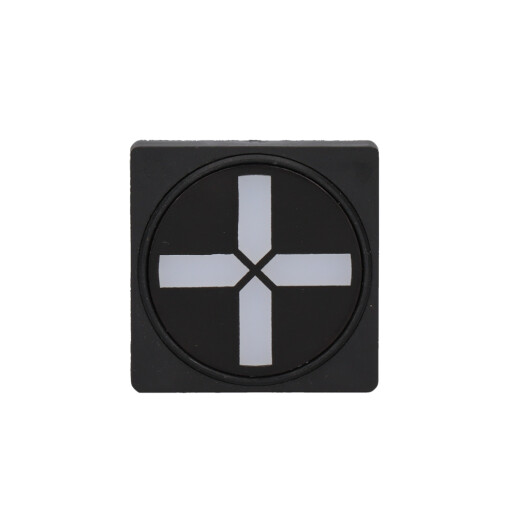

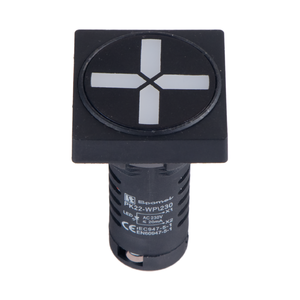

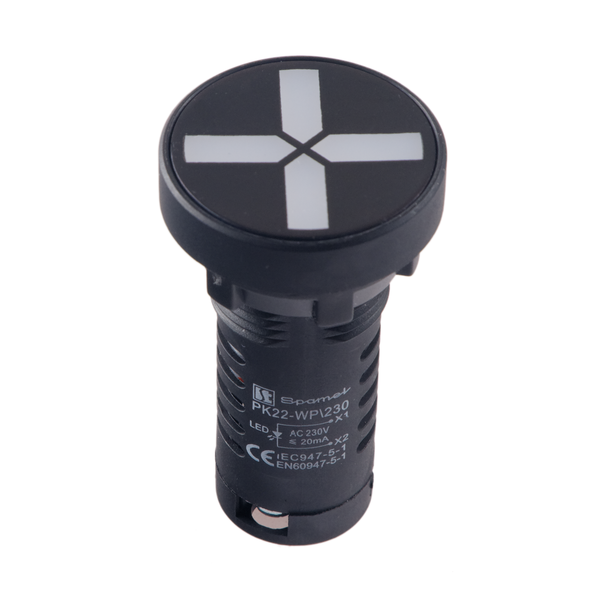

Індикатори призначені для встановлення в отвір діаметром 22 мм. У комплекті постачається індикатор із матрицею (квадрат). Якщо ми хочемо встановити індикатор із круглою головкою в отворі панелі (пульта), відкрутіть гайку та зніміть квадратну матрицю індикатора.
Індикатори світяться двома кольорами – червоним або зеленим.
Живлення підключаємо відповідно:
X0 - загальний контактний затискач (земля)
X1 – червоний (напруга)
X2 – зелений (напруга)
Індикатори призначені для встановлення в отвір діаметром 22 мм. У комплекті постачається індикатор із матрицею (квадрат). Якщо ми хочемо встановити індикатор із круглою головкою в отворі панелі (пульта), відкрутіть гайку та зніміть квадратну матрицю індикатора.
| Номінальна напруга ізоляції Ui | 250В |
| Номінальна напруга Ue | 24 AC/DC; 230 AC/DC |
| Джерело світла | Світлодіод LED |
| Максимальна товщина панелі | 9 мм |
| Ступінь захисту з внутрішньої сторони панелі | IP20 з боку контактів |
| Переріз під'єднувальних проводів | 0,5 ... 1,5 мм² |
| Температура навколишнього середовища | -25 ... +70 °C |
| Ступінь захисту | IP54 |
