SK100 OB17 Кулачковий перемикач в корпусі
Кулачкові перемикачі в корпусі SK100 OB17
SK#-#\#
EAN:
| Номінальна напруга ізоляції Ue | 690 В |
| Номінальна напруга імпульсна Uimp | 6 кВ |
| Тривалий номінальний струм Iu | 100 A |
| Номінальний струм ввімкнення Ic | 100 A |
| Тепловий умовний струм у повітрі Ith | 100 A |
| Тепловий умовний струм у корпусі Ithe | 100 A |
| Частота | 50/60 Гц |
| Номінальний струм ввімкнення Ie в кат. AC-21A, AC-22A | 100 A (230/400/500/690 B) |
| Номінальна потужність включення Pe в кат. AC-23A | 18 кВт (230 В) 31 кВт (400 В) 38 кВт (500 В) 50 кВт (690 В) |
| Номінальна потужність включення Pe в кат. AC-3 | 18 кВт (230 В) 25 кВт (400 В) 30 кВт (500 В) 38 кВт (690 В) |
| Кут перемикання | 45 ° -90 ° |
| Номінальний струм короткочасний допустимий Icw(1сек) | 1,7 кA |
| Номінальний струм увімкнення короткого замикання Icm | 2,5 кA |
| Переріз під'єднувальних проводів | 16 мм² (жорстких) 16 мм² (гнучких) |
| Кріплення перемикача до передньої панелі | □68 |
| Гвинти у затискачах | M6 |
| Момент затягування проводів (дотискаючих) | 4,4 Нм |
| Механічна зносостійкість | 3,0 млн. (циклів ВКЛ-ВИКЛ) |
| Температура навколишнього середовища | -40 ... +70°C (робоча) -40 ... +70°C (зберігання) |
| Ступінь захисту: PN-EN 60529 відносно панелі | IP65 |
| Ступінь захисту корпусу OB | IP65 |
| Ступінь захисту контактної частини | IP20 - затискачі захищені від попадання твердих сторонніх предметів діаметром ≥12,5 мм (відповідно до PN-EN 60529) |
| Ступінь забруднення EN 60947-1 | 3 |
| Категорія експлуатації у корпусі OB | II |
| Стійкість до вібрації (згідно з IEC 60068-2-6) |
2...100 Гц (частота) 13,2 Гц (частота змін) ± 1 мм (амплітуда прискорення) ± 0,7 g (амплітуда прискорення) |
| Стійкість до ударів (згідно з IEC 60068-2-27) |
15 g (пікове прискорення) 11 мсек (тривалість імпульсу) |
| Стійкість до циклічної дії вологого тепла (IEC 60068-2-30) | 55°C (температура навколишнього середовища) 95% (відносна вологість) |
| Стійкість до циклічної дії соляного туману (згідно з IEC 60068-2-52) |
ступінь жорсткості 1 |
| Кількість сегментів у перемикачі | 1 ... 2 |
| 1.825 | Перемикач 0-1 (1 – полюсний) |
| 1.828 | Перемикач 0-1 (2 – полюсний) |
| 2.8211 | Перемикач 0-1 (3 – полюсний) |
| 2.8210 | Перемикач 0-1 (4 – полюсний) |
| 2.4414 | Перемикач поворотний 0-1 |
| 2.8445 | Перемикач ланцюгів 0-1-2-3 |
| 1.834 | Перемикач 1-0-2 (1 – полюсний) |
| 2.8338 | Перемикач 1-0-2 (2 – полюсний) |

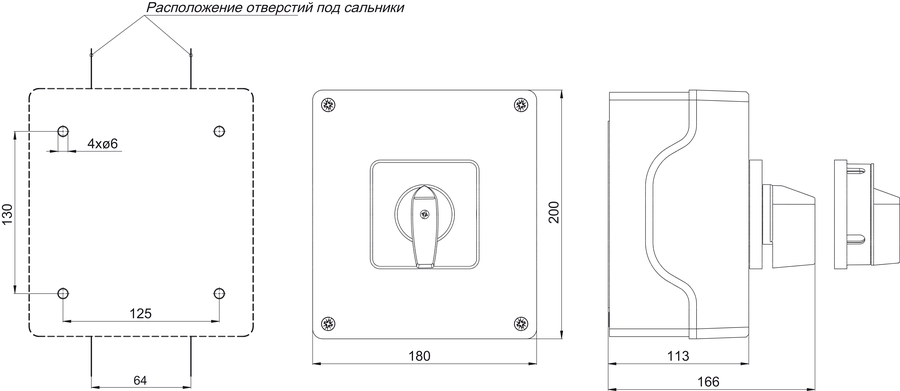

Виконання
-
OB17
-
OB17C
-
OB17Z
-
OB17ZC
