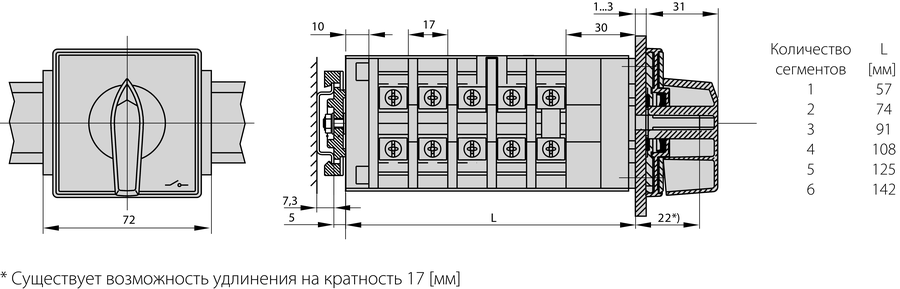

ŁK63 S Кулачковий перемикач з кріпленням на дін-рейку
Кулачкові перемикачі з кріпленням на дін-рейку ŁK 40/63 S
ŁK#-#\#
EAN:
| Номінальна напруга ізоляції Ui | 690 В |
| Номінальна напруга імпульсна Uimp | 6 кВ |
| Тривалий номінальний струм Iu=Ith | 63 A |
| Номінальна потужність включення Pe в кат. AC-3 | 20 кВт (400 В) 20 кВт (500 В) 10 кВт (690 В) |
| Номінальна потужність включення Pe в кат. AC-4 | 12 кВт (400 В) 8 кВт (690 В) |
| Номінальний струм ввімкнення Ie в кат. AC-3 | 38 A (400 B) 30 A (500 B) 11 А (690 В) |
| Номінальний струм ввімкнення Ie в кат. AC-4 | 23 A (400 В) 8,5 A (690 B) |
| Номінальний струм короткочасний допустимий Icw(1сек) | 1,2 кA |
| Номінальний струм увімкнення короткого замикання Icm | 2,2 кA |
| Момент затягування затискачів | 2,0 Нм |
| Механічна зносостійкість | 3,0 млн. (циклів ВКЛ-ВИКЛ) |
| Температура навколишнього середовища | -40 ... +70°C (робоча) -40 ... +70°C (зберігання) |
| Переріз під'єднувальних проводів | 4...10 мм² |
| Ступінь захисту: PN-EN 60529 відносно панелі | IP41 IP65 |
| Стійкість до вібрації (згідно з IEC 60068-2-6) |
2...13, 2...100 Гц (частота) ± 1 мм (амплітуда прискорення) ± 0,7 g (амплітуда прискорення) |
| Стійкість до ударів (згідно з IEC 60068-2-27) |
15 g (пікове прискорення) 11 мсек (тривалість імпульсу) |
| Стійкість до циклічної дії вологого тепла (IEC 60068-2-30) | 55°C (температура навколишнього середовища) 95% (відносна вологість) |
| Стійкість до циклічної дії соляного туману (згідно з IEC 60068-2-52) |
ступінь жорсткості 1 |
| Кількість сегментів у перемикачі | 1 ... 6 |
| 1.825 | Перемикач 0-1 (1 – полюсний) |
| 1.828 | Перемикач 0-1 (2 – полюсний) |
| 2.8211 | Перемикач 0-1 (3 – полюсний) |
| 2.8210 | Перемикач 0-1 (4 – полюсний) |
| 3.8220 | Перемикач 0-1 (5 – полюсний) |
| 3.8210 | Перемикач 0-1 (6 – полюсний) |
| 4.8240 | Перемикач 0-1 (7 – полюсний) |
| 4.824 | Перемикач 0-1 (8 – полюсний) |
| 5.8220 | Перемикач 0-1 (9 – полюсний) |
| 5.822 | Перемикач 0-1 (10 – полюсний) |
| 6.8210 | Перемикач 0-1 (11 – полюсний) |
| 6.821 | Перемикач 0-1 (12 – полюсний) |
| 3.8368 | Перемикач зміни напрямку обертання L-0-P |
| 3.83139 | Перемикач двошвидкісний для двох окремих обмоток |
| 4.8390 | Перемикач Даландера двошвидкісний |
| 4.831 | Перемикач пусковий трифазний 0-Y-∆ |
| 5.8538 | Перемикач пусковий трифазний із зміною напрямку обертання |
| 4.883 | Перемикач вимірювання напруги |
| 2.4414 | Перемикач поворотний 0-1 |
| 2.8445 | Перемикач ланцюгів 0-1-2-3 |
| 1.834 | Перемикач 1-0-2 (1 – полюсний) |
| 2.8338 | Перемикач 1-0-2 (2 – полюсний) |
| 3.8380 | Перемикач 1-0-2 (3 – полюсний) |
| 4.8396 | Перемикач 1-0-2 (4 – полюсний) |
| 5.8380 | Перемикач 1-0-2 (5 – полюсний) |
| 6.8380 | Перемикач 1-0-2 (6 – полюсний) |
Виконання
-
S03
-
S04
-
S07
-
S08
