ŁK63 OB4 Кулачковый переключатель в корпусе

ŁK63 OB4 Кулачковый переключатель в корпусе

Кулачкові перемикачі в корпусі ŁK 40/63 OB4

ŁK#-#\#
Номінальна напруга ізоляції Ui 690 В
Номінальна напруга імпульсна Uimp 6 кВ
Тривалий номінальний струм Iu=Ith 63 A
Номінальна потужність включення Pe в кат. AC-3 20 кВт (400 В)
20 кВт (500 В)
10 кВт (690 В)
Номінальна потужність включення Pe в кат. AC-4 12 кВт (400 В)
8 кВт (690 В)
Номінальний струм ввімкнення Ie в кат. AC-3 38 A (400 B)
30 A (500 B)
11 А (690 В)
Номінальний струм ввімкнення Ie в кат. AC-4 23 A (400 В)
8,5 A (690 B)
Номінальний струм короткочасний допустимий Icw(1сек) 1,2 кA
Номінальний струм увімкнення короткого замикання Icm 2,2 кA
Момент затягування затискачів 2,0 Нм
Механічна зносостійкість 3,0 млн. (циклів ВКЛ-ВИКЛ)
Температура навколишнього середовища -40 ... +70°C (робоча)
-40 ... +70°C (зберігання)
Переріз під'єднувальних проводів 4...10 мм²
Ступінь захисту: PN-EN 60529 відносно панелі IP41
IP65
Стійкість до вібрації (згідно з IEC 60068-2-6) 2...13, 2...100 Гц (частота)
± 1 мм (амплітуда прискорення)
± 0,7 g (амплітуда прискорення)
Стійкість до ударів (згідно з IEC 60068-2-27) 15 g (пікове прискорення)
11 мсек (тривалість імпульсу)
Стійкість до циклічної дії вологого тепла (IEC 60068-2-30) 55°C (температура навколишнього середовища)
95% (відносна вологість)
Стійкість до циклічної дії соляного туману (згідно з IEC 60068-2-52) ступінь жорсткості 1
Кількість сегментів у перемикачі 1 ... 3
1.825 Перемикач 0-1 (1 – полюсний)
1.828 Перемикач 0-1 (2 – полюсний)
2.8211 Перемикач 0-1 (3 – полюсний)
2.8210 Перемикач 0-1 (4 – полюсний)
3.8220 Перемикач 0-1 (5 – полюсний)
3.8210 Перемикач 0-1 (6 – полюсний)
3.8368 Перемикач зміни напрямку обертання L-0-P
3.83139 Перемикач двошвидкісний для двох окремих обмоток
2.4414 Перемикач поворотний 0-1
2.8445 Перемикач ланцюгів 0-1-2-3
1.834 Перемикач 1-0-2 (1 – полюсний)
2.8338 Перемикач 1-0-2 (2 – полюсний)
3.8380 Перемикач 1-0-2 (3 – полюсний)

Виконання

  • ŁK63 OB4 Кулачковый переключатель в корпусе - OB4

    OB4

  • ŁK63 OB4 Кулачковый переключатель в корпусе - OB4C

    OB4C

  • ŁK63 OB4 Кулачковый переключатель в корпусе - OB4Z

    OB4Z

  • ŁK63 OB4 Кулачковый переключатель в корпусе - OB4ZC

    OB4ZC

3D модель

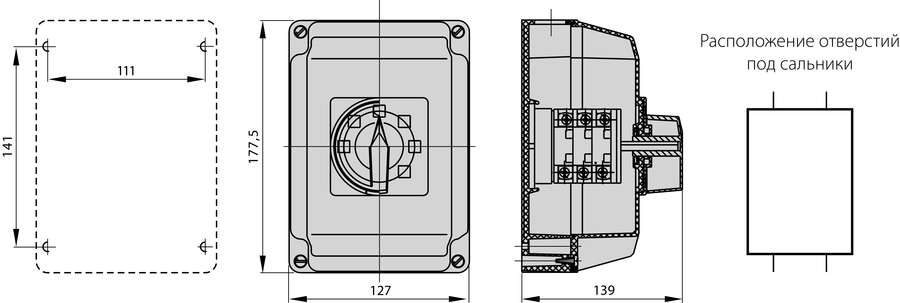

Розміри

  • ŁK63 OB4 Кулачковый переключатель в корпусе - Розміри
