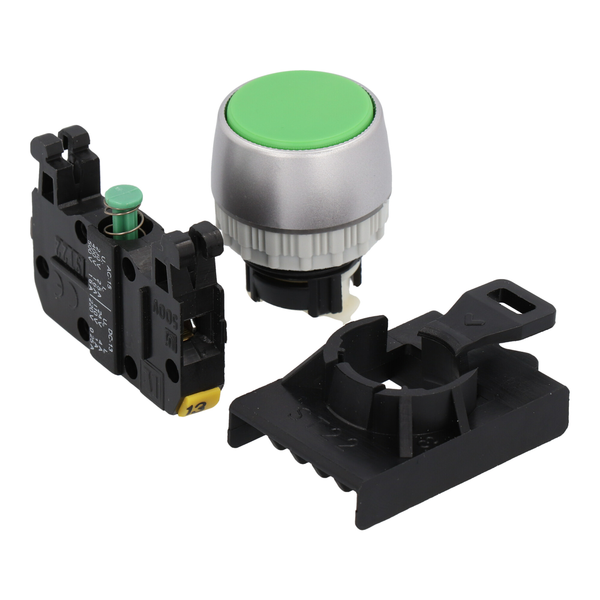

Кнопка комплектна з прихованим штовхачем К/AK

Кнопка комплектна з прихованим штовхачем К/AK

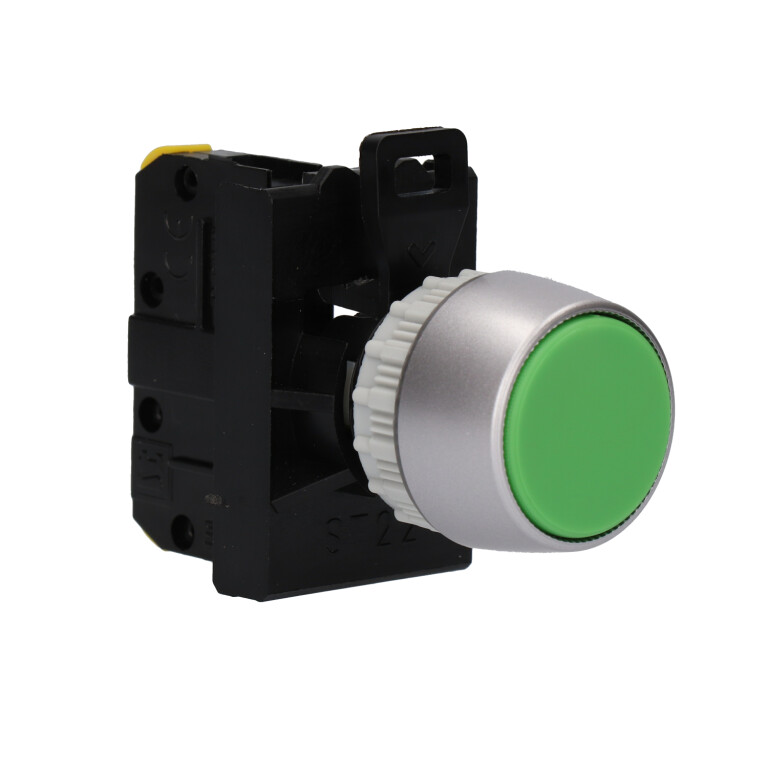

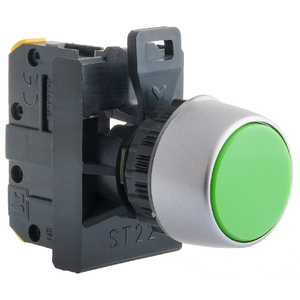

Комплектні непідсвічені кнопки керування ST22

ST22-##-#

Позначення контактів – перша цифра означає кількість замикаючих контактів, друга цифра означає кількість розмикаючих контактів.

Технічні дані

Номінальна напруга ізоляції Ui 500 В
Тривалий номінальний струм Iu=Ith 10 A
Номінальний струм ввімкнення Ie в кат. AC-15 2,5 A (230 B)
1,6 А (400/500 В)
Номінальний струм ввімкнення Ie в кат. DC-13 4 A (24 B)
1 A (110 B)
0,25 A (220 B)
Захист від короткого замикання контактів вимикача 10 A (запобіжна вкладка)
1 кА (очікуваний струм короткого замикання для Ue=500 В)
Механічна зносостійкість 3,0 млн. (циклів ВКЛ-ВИКЛ)
Комутаційна зносостійкість 0,2 млн. (при номінальних напругах та струмах перемикання)
1,0 млн. (циклів ВКЛ-ВИКЛ)
- до 80 ВА (комутація електромагнітів змінного струму)
- До 10 Вт (комутація електромагнітів постійного струму)
Частота включень до 3600 год-1
Температура навколишнього середовища -40 ... +70°C (робоча)
-40 ... +70°C (зберігання)
Стійкість до вібрації (згідно з IEC 60068-2-6) 2...13, 2...100 Гц (частота)
± 1 мм (амплітуда)
± 0,7 g (прискорення)
Стійкість до ударів (згідно з IEC 60068-2-27) 15 g (пікове прискорення)
11 мсек (тривалість імпульсу)
Стійкість до циклічної дії вологого тепла (IEC 60068-2-30) 55°C (температура навколишнього середовища)
95% (відносна вологість)
Стійкість до циклічної дії соляного туману (згідно з IEC 60068-2-52) ступінь жорсткості 1
Ступінь захисту (Станд. IEC529) приводів кнопок під час встановлення в отвір панелі IP65
Переріз під'єднувальних проводів 2× 1...2,5 мм² (одножильних)
2× 0,75...1,5 мм² (провода)
Положення праці будь-яке
Позначення затискачів PN-EN 50013
Відповідність до стандарту PN-EN 60947-5-1
IEC 60947-5-1
IEC 60947-1

Виконання

3D модель

Розміри

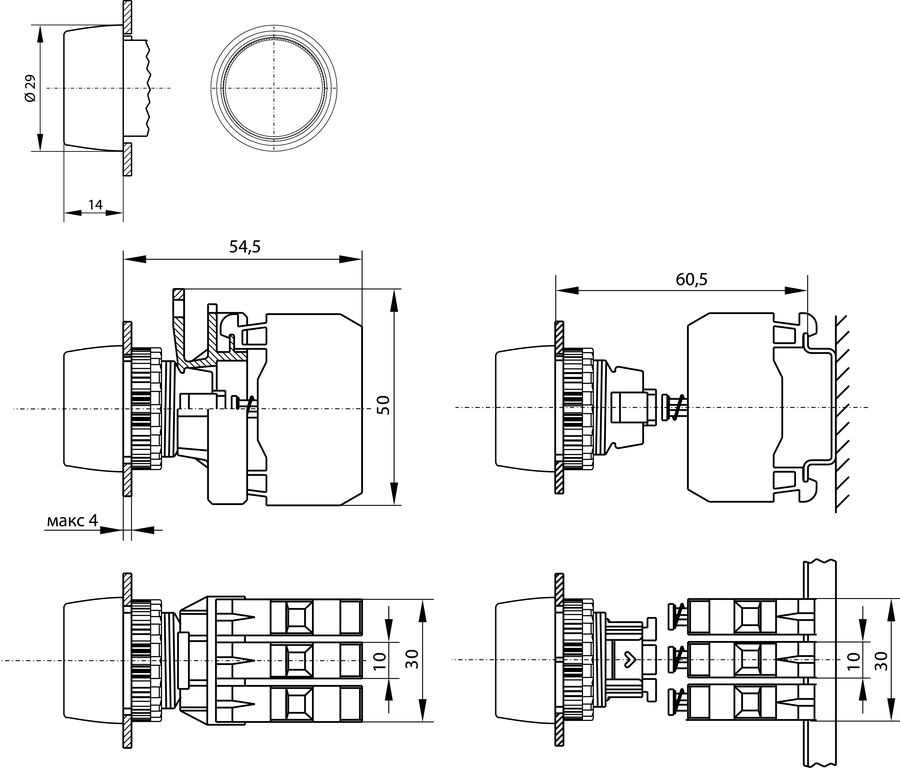

  • Кнопка комплектна з прихованим штовхачем К/AK - Розміри
