Устройство вводно-распределительное ZI3 без защитных элементов

Устройства вводно-распределительные ZI

ZI#

Внимание:
Боковая встраиваемая розетка 1-фазная стандартно расположена с правой стороны устройства. Существует возможность заказать устройство с боковой встраиваемой розеткой, установленной с левой стороны. Для этого необходимо дописать букву "L" нпр. ZI33\X111L

№ исполнения устройства:



Устройства характеризуются современным и эргономичным дизайном. Каждое устройство оснащено главной встраиваемой розеткой 16 или 32 A (в зависимости от исполнения), а также дополнительно в 1 или 2 боковые встраиваемые розетки (1-фазные), располагающиеся в нижней части корпуса, что облегчает подключение проводов к устройству.
Комплектное устройство имеет степень защиты IP44 или IP65/IP67 (без боковой розетки). Питание для розеток подается через клеммные колодки. Устройства вводные ZI соответствуют требованиям стандартов: PN-EN 60439-3, PN-EN 60439-1
Новые устройства отвечают требованиям Директивы RoHS 2002/95/WE это означает, что они не содержат опасных веществ, определенных в этой директиве.

Номинальное напряжение изоляции U_i	500 В
номинальный ток устройства I_nA	макс 32 A
Частота номинальная	50-60 Гц
Номинальное напряжение включения U_e	230/400 В
Номинальное напряжение импульсное выдерживаемое U_imp	6 кВ
Сечение подводящих проводов	2,5...6 мм²
Степень защиты	IP44; IP65/IP67
Категория эксплуатации	II
Масса	0,8...1,2 кг
Тип сальников	M25×1,5 (16 A) M32×1,5 (32 A)

2P+PE 16A

2P+PE 16A боковая встраиваемая розетка

3P+N+PE 16A

3P+N+PE 32A

3P+PE 16A

3P+PE 32A

Исполнение

$Устройство вводно-распределительное ZI3 без защитных элементов - 32\X111$

32\X111

$Устройство вводно-распределительное ZI3 без защитных элементов - 36\X111$

36\X111

$Устройство вводно-распределительное ZI3 без защитных элементов - 32\X211$

32\X211

$Устройство вводно-распределительное ZI3 без защитных элементов - 36\X211$

36\X211

$Устройство вводно-распределительное ZI3 без защитных элементов - 32\X571$

32\X571

$Устройство вводно-распределительное ZI3 без защитных элементов - 36\X571$

36\X571

$Устройство вводно-распределительное ZI3 без защитных элементов - 33\X111$

33\X111

$Устройство вводно-распределительное ZI3 без защитных элементов - 33\X211$

33\X211

$Устройство вводно-распределительное ZI3 без защитных элементов - 33\X581$

33\X581

$Устройство вводно-распределительное ZI3 без защитных элементов - 34\X111$

34\X111

$Устройство вводно-распределительное ZI3 без защитных элементов - 34\X211$

34\X211

$Устройство вводно-распределительное ZI3 без защитных элементов - 34\X511$

34\X511

$Устройство вводно-распределительное ZI3 без защитных элементов - 32\X341$

32\X341

$Устройство вводно-распределительное ZI3 без защитных элементов - 36\X341$

36\X341

$Устройство вводно-распределительное ZI3 без защитных элементов - 32\X441$

32\X441

$Устройство вводно-распределительное ZI3 без защитных элементов - 36\X441$

36\X441

$Устройство вводно-распределительное ZI3 без защитных элементов - 35\X341$

35\X341

$Устройство вводно-распределительное ZI3 без защитных элементов - 35\X342$

35\X342

$Устройство вводно-распределительное ZI3 без защитных элементов - 35\X441$

35\X441

$Устройство вводно-распределительное ZI3 без защитных элементов - 35\X442$

35\X442

3D модель

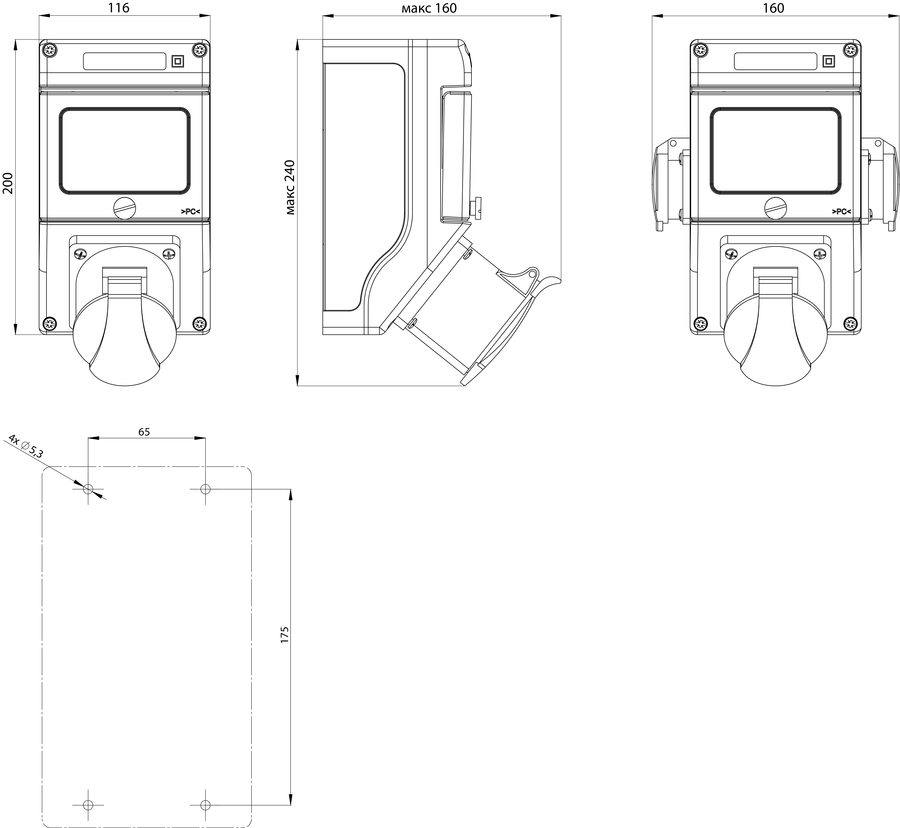

Размеры
