Устройство вводно-распределительное ZI2 с выключателем 0-I

Устройства вводно-распределительные ZI

ZI#

Внимание: Боковая встраиваемая розетка 1-фазная стандартно расположена с правой стороны устройства. Существует возможность заказать устройство с боковой встраиваемой розеткой, установленной с левой стороны. Для этого необходимо дописать букву "L" нпр. ZI23\R111L
Степень защиты IP65/IP67 имеют исполнения: ZI26\R111, ZI26\R211, ZI26\R341, ZI26\R441, ZI26\R441, ZI26\R571.

№ исполнения устройства:



Устройства характеризуются современным и эргономичным дизайном. Каждое устройство оснащено главной встраиваемой розеткой 16 или 32 A (в зависимости от исполнения). Устройство ZI с выключателем нагрузки 0-I оснащено кулачковым выключателем, главной встраиваемой розеткой, а также в зависимости от исполнения 1 или 2 боковыми розетками (1-фазными), располагающимися в нижней части корпуса, что облегчает подключение проводов к устройству. Устройства вводные ZI соответствуют требованиям стандартов: PN-EN 60439-3, PN-EN 60439-1
Новые устройства отвечают требованиям Директивы RoHS 2002/95/WE это означает, что они не содержат опасных веществ, определенных в этой директиве.

Номинальное напряжение изоляции U_i	500 В
номинальный ток устройства I_nA	макс 32 A
Частота номинальная	50-60 Гц
Номинальное напряжение включения U_e	230/400 В
Номинальное напряжение импульсное выдерживаемое U_imp	6 кВ
Сечение подводящих проводов	2,5...6 мм²
Степень защиты	IP44; IP65/IP67
Категория эксплуатации	II
Масса	0,8...1,2 кг
Тип сальников	M25×1,5 (16 A) M32×1,5 (32 A)

2P+PE 16A

2P+PE 16A боковая встраиваемая розетка

3P+N+PE 16A

3P+N+PE 32A

3P+PE 16A

3P+PE 32A

Переключатель 0-I

Исполнение

$Устройство вводно-распределительное ZI2 с выключателем 0-I - 22\R111$

22\R111

$Устройство вводно-распределительное ZI2 с выключателем 0-I - 26\R111$

26\R111

$Устройство вводно-распределительное ZI2 с выключателем 0-I - 22\R211$

22\R211

$Устройство вводно-распределительное ZI2 с выключателем 0-I - 26\R211$

26\R211

$Устройство вводно-распределительное ZI2 с выключателем 0-I - 22\R571$

22\R571

$Устройство вводно-распределительное ZI2 с выключателем 0-I - 26\R571$

26\R571

$Устройство вводно-распределительное ZI2 с выключателем 0-I - 23\R111$

23\R111

$Устройство вводно-распределительное ZI2 с выключателем 0-I - 23\R211$

23\R211

$Устройство вводно-распределительное ZI2 с выключателем 0-I - 23\R581$

23\R581

$Устройство вводно-распределительное ZI2 с выключателем 0-I - 24\R111$

24\R111

$Устройство вводно-распределительное ZI2 с выключателем 0-I - 24\R211$

24\R211

$Устройство вводно-распределительное ZI2 с выключателем 0-I - 24\R511$

24\R511

$Устройство вводно-распределительное ZI2 с выключателем 0-I - 22\R341$

22\R341

$Устройство вводно-распределительное ZI2 с выключателем 0-I - 26\R341$

26\R341

$Устройство вводно-распределительное ZI2 с выключателем 0-I - 22\R441$

22\R441

$Устройство вводно-распределительное ZI2 с выключателем 0-I - 26\R441$

26\R441

$Устройство вводно-распределительное ZI2 с выключателем 0-I - 25\R341-B$

25\R341-B

$Устройство вводно-распределительное ZI2 с выключателем 0-I - 25\R342-B$

25\R342-B

$Устройство вводно-распределительное ZI2 с выключателем 0-I - 25\R441-B$

25\R441-B

$Устройство вводно-распределительное ZI2 с выключателем 0-I - 25\R442-B$

25\R442-B

3D модель

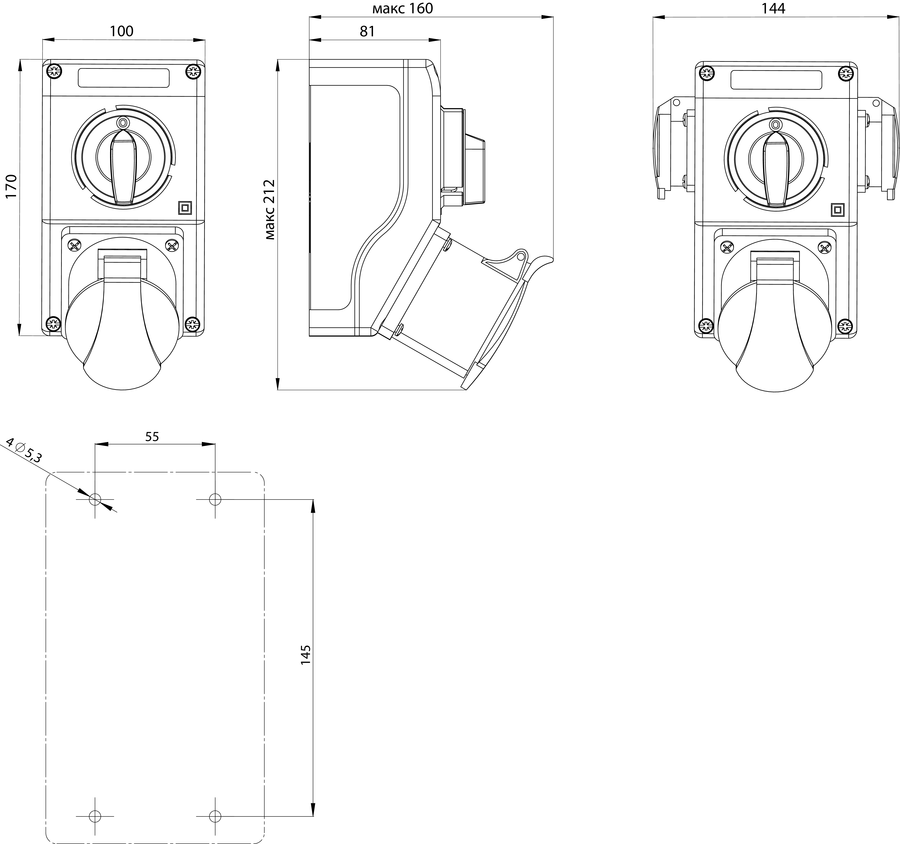

Размеры
