Указатель положения выключателя PK22-WPW
Указатели
PK22-WPW\#
EAN:

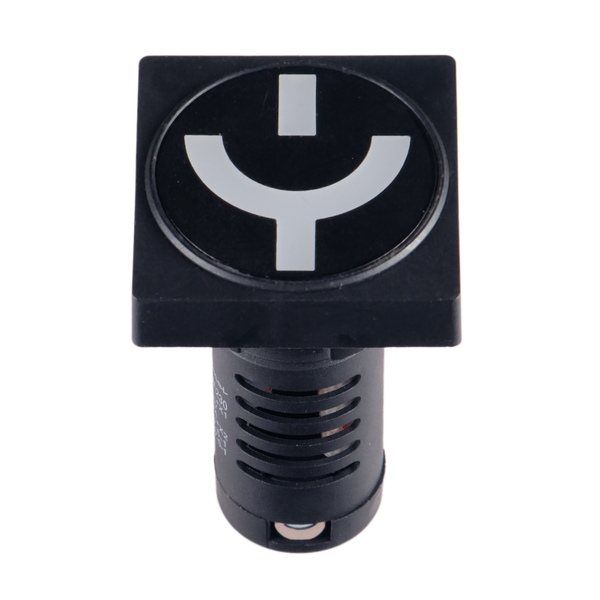

Используется для предоставления информации о текущем положении контролируемого элемента или его линейном движении. Указывает их положение с помощью обычного символа контакта переключателя, освещенного красными или зелеными светодиодами.
Питание подключаем соответственно:
X0 - общий контактный зажим (земля)
X1 - красный (напряжение)
X2 - зеленый (напряжение)
Индикаторы предназначены для установки в отверстие диаметром 22 мм. В комплекте поставляется индикатор с матрицей (квадрат). Если мы хотим установить индикатор с круглой головкой в отверстии панели (пульта), открутите гайку и снимите квадратную матрицу индикатора.
Питание подключаем соответственно:
X0 - общий контактный зажим (земля)
X1 - красный (напряжение)
X2 - зеленый (напряжение)
Индикаторы предназначены для установки в отверстие диаметром 22 мм. В комплекте поставляется индикатор с матрицей (квадрат). Если мы хотим установить индикатор с круглой головкой в отверстии панели (пульта), открутите гайку и снимите квадратную матрицу индикатора.
| Номинальное напряжение изоляции Ui | 250В |
| Номинальное напряжение Ue | 24 AC/DC; 230 AC/DC |
| Источник света | Светодиод LED |
| Максимальная толщина панели | 9 мм |
| Степень защиты с внутренней стороны панели | IP20 со стороны контактов |
| Сечение подводящих проводов | 0,5 ... 1,5 мм² |
| Температура окружающей среды | -25 ... +70°C |
| Степень защиты | IP54 |
