Ручная аварийная кнопка OA1 с дополнительным LED
Ручные аварийные кнопки OA1
OA1-W01-#\#-##
EAN:
Пример обозначения:
OA1-W01-A-10-24VDC + OP1-1701 P01

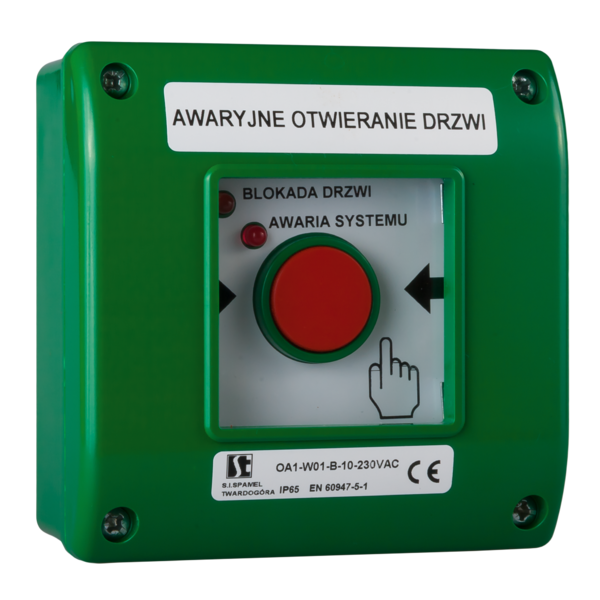

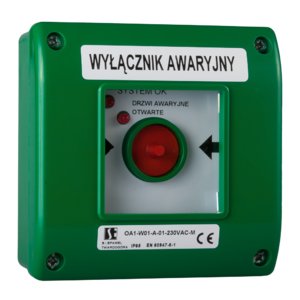

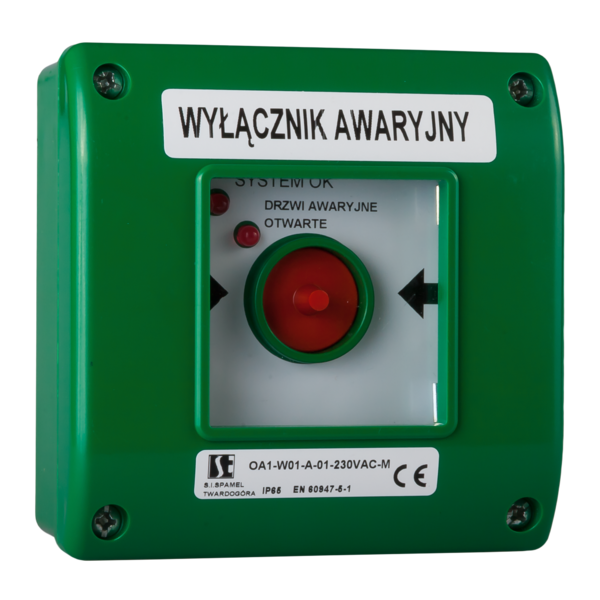

Версия для открытой настенной установки с 1 замыкающим контактом и платой резисторов. При разбивании стекла кнопка срабатывает автоматически (тип А согласно PN-EN 54-11). Светодиодный индикатор LED на напряжение 24 В постоянного тока. Дополнительно второй светодиод LED на напряжение 24 В постоянного тока.

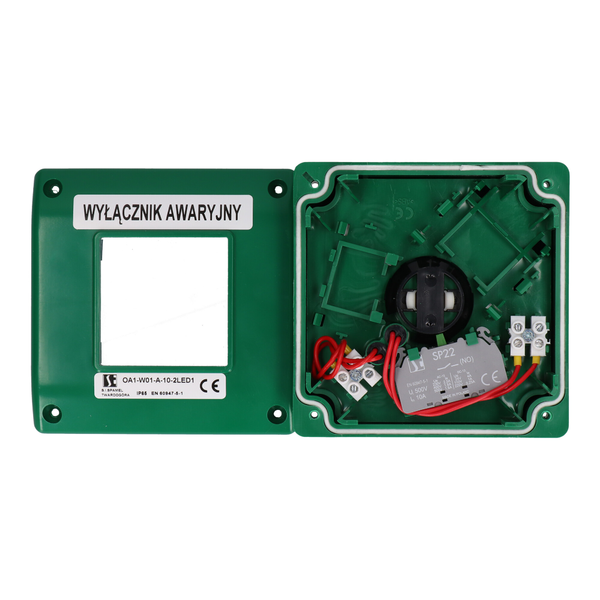

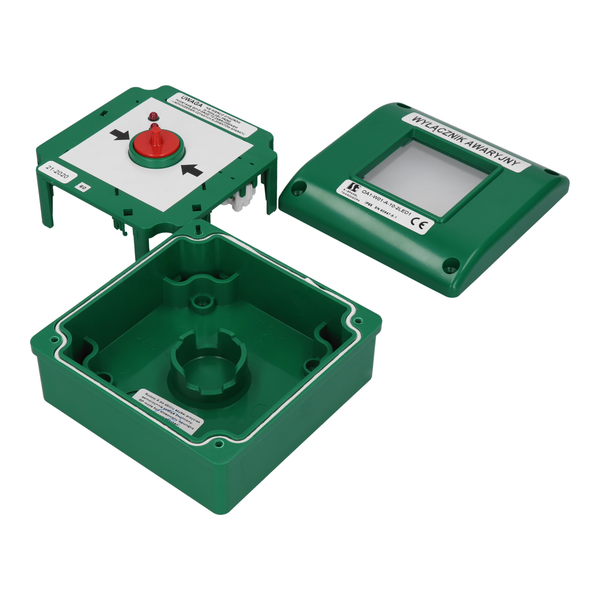

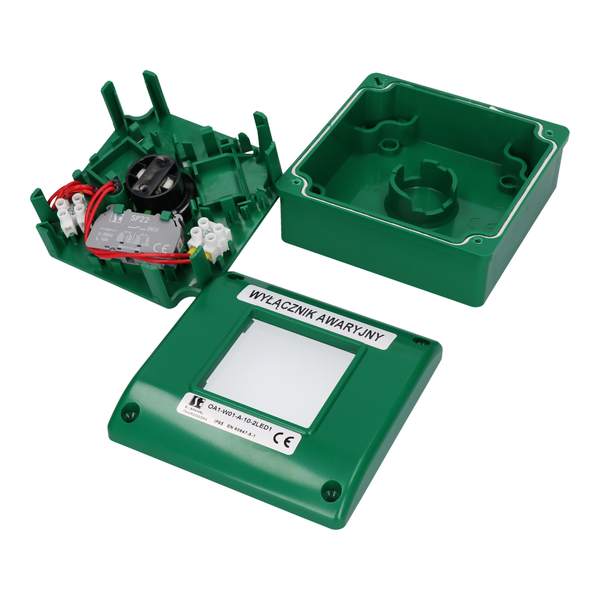

Ручная аварийная кнопка OA1 с двойной светодиодной сигнализацией LED дает возможность осуществлять индикацию двух режимов работы системы. Светодиоды LED имеют отдельные зажимы "+" "-". Светодиоды могут быть подключены к системе непосредственно либо через контакты (замыкающий или размыкающий), которые стандартно установлены в корпусе изделия. Существует возможность заказа любых надписей на внутренней и передней крышках.
ВНИМАНИЕ: Извещатель OA1 с двойной светодиодной индикацией LED возможен только в версии W01 (для открытой настенной установки).
ВНИМАНИЕ: Извещатель OA1 с двойной светодиодной индикацией LED возможен только в версии W01 (для открытой настенной установки).
При выборе контактов нужно учесть тип кнопки (A или B)
ТИП A
Замыкающие контакты НО (10, 20, 30): после разбития стекла или снятия крышки контакты открываются.
Размыкающие контакты НЗ (01, 02, 03): после разбития стекла или снятия крышки контакты закрываются.
Смешанные контакты НЗ/НО (11, 12, 21): после разбития стекла замыкающие контакты открываются, а размыкающие контакты закрываются.
ТИП B
Замыкающие контакты НО(10, 20, 30): после разбития стекла или снятия крышки необходимо нажать кнопку вручную - контакты закрываются.
Размыкающие контакты НЗ (01, 02, 03): после разбития стекла или снятия крышки необходимо нажать кнопку вручную - контакты открываются.
Смешанные контакты НЗ/НО (11, 12, 21): после нажатия кнопки замыкающие контакты закрываются, а размыкающие контакты открываются.
ТИП A
Замыкающие контакты НО (10, 20, 30): после разбития стекла или снятия крышки контакты открываются.
Размыкающие контакты НЗ (01, 02, 03): после разбития стекла или снятия крышки контакты закрываются.
Смешанные контакты НЗ/НО (11, 12, 21): после разбития стекла замыкающие контакты открываются, а размыкающие контакты закрываются.
ТИП B
Замыкающие контакты НО(10, 20, 30): после разбития стекла или снятия крышки необходимо нажать кнопку вручную - контакты закрываются.
Размыкающие контакты НЗ (01, 02, 03): после разбития стекла или снятия крышки необходимо нажать кнопку вручную - контакты открываются.
Смешанные контакты НЗ/НО (11, 12, 21): после нажатия кнопки замыкающие контакты закрываются, а размыкающие контакты открываются.
| Номинальное напряжение изоляции Ui | 500 В |
| Длительный номинальный ток Iu=Ith | 10 A |
| Номинальный ток включения Ie в кат. AC-15 | 2,5 A (230 B) 1,6 A (400/500 B) |
| Номинальный ток включения Ie в кат. DC-13 | 4 A (24 B) 1 A (110 B) 0,25 A (220 B) |
| Степень защиты | IP65 |
| Сечение подводящих проводов | 2× 1...2,5 мм² (одножильных) 2× 0,75...1,5 мм² (провода) |
| 2LED7 | C230VAC+Z230VAC |
| 2LED8 | C230VAC+Z24VDC |
| 2LED10 | C24VDC+Z230VAC |
| 2LED11 | C24VDC+Z24VDC |
| 2LED7 | C230VAC+Z230VAC |
| 2LED8 | C230VAC+Z24VDC |
| 2LED10 | C24VDC+Z230VAC |
| 2LED11 | C24VDC+Z24VDC |

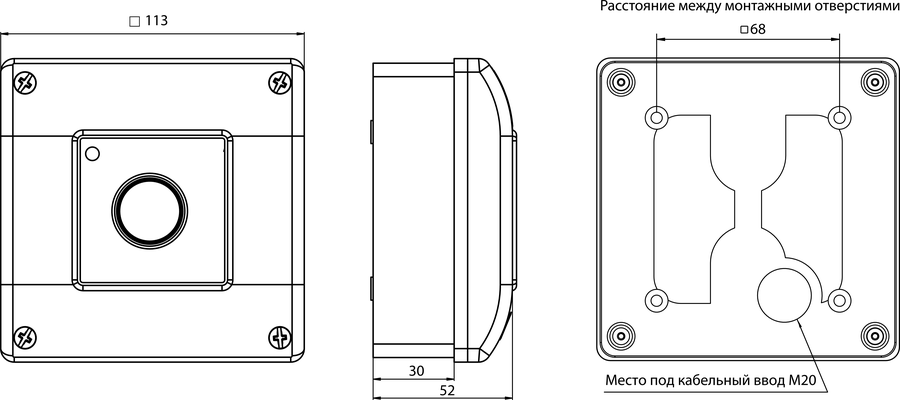

Размеры
версия для открытой настенной установки
