SK63 D Переключатели кулачковые дверное соединение

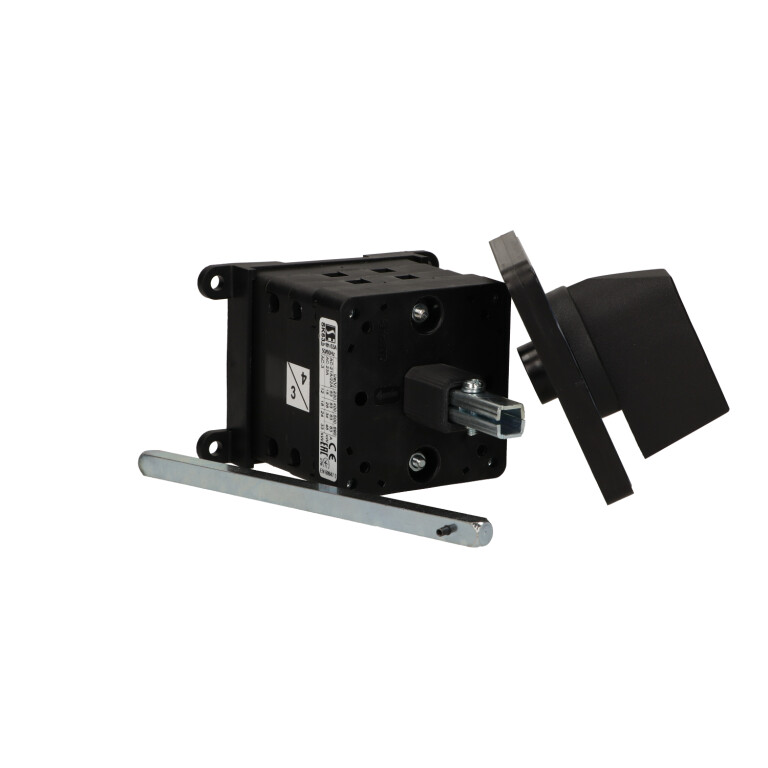

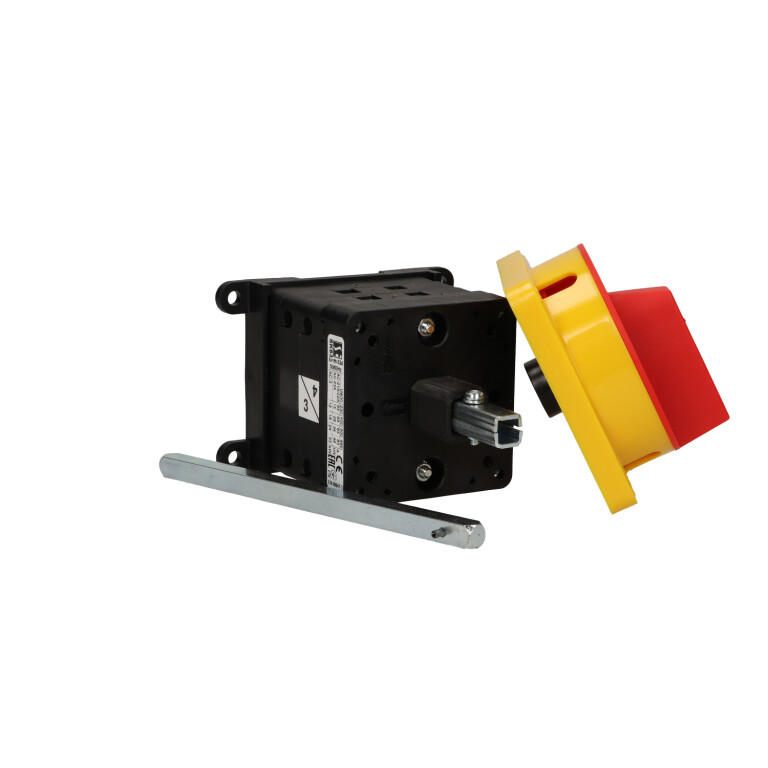

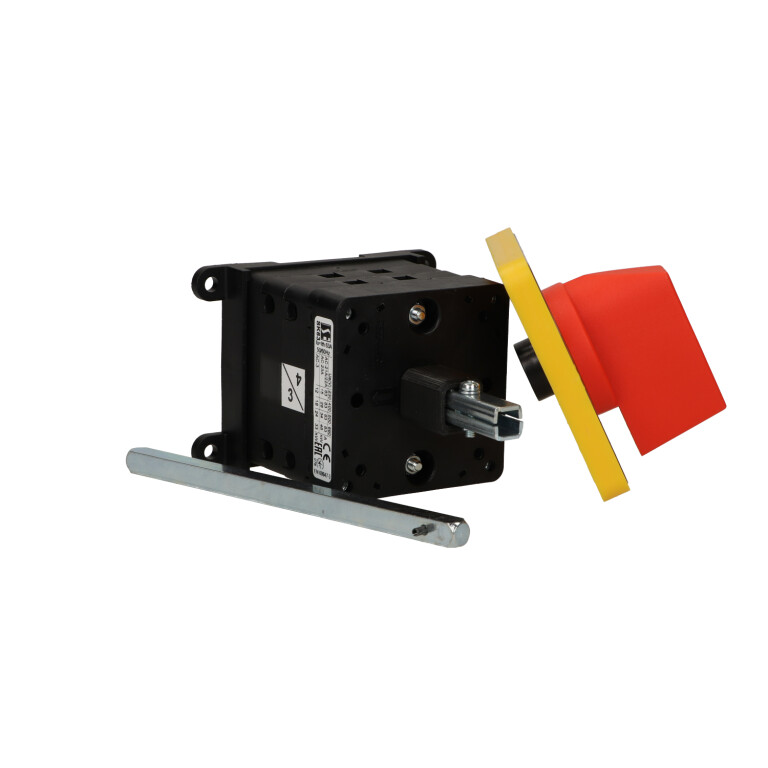

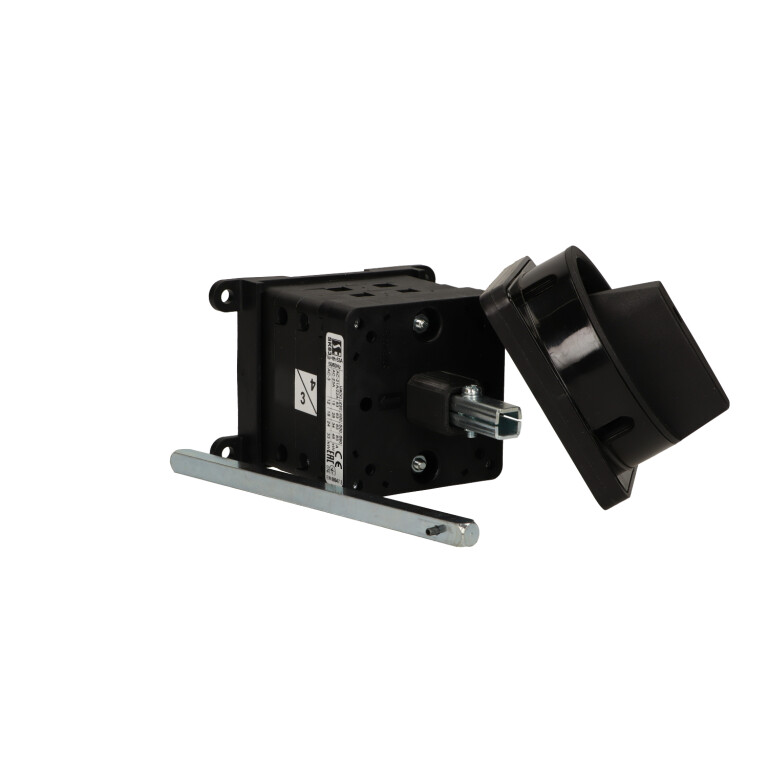

Кулачковые переключатели для разъемного дверного соединения SK63 D
SK#-#\D##
EAN:
На специальное пожелание клиента существует возможность изготовления переключателей других чем в "Таблице № исполнения" программ коммутаций, которые будут лишены механической блокировки. Рекомендуется чтобы рейка TS35, на которую будет устанавливаться переключатель, была закреплена на кронштейнах (не непосредственно до основания).
Переключатели SK63 (дверное соединение) с установкой на дин-рейку и ручкой на двери шкафа осуществляется в случае, когда программа соединений будет реализовать функцию выключателя нагрузки 0-I с углом поворота рукоятки 90° нпр. SK63/2.423-D100ZC.
Выключатели нагрузки 0-I (дверное соединение) для установки нпр. в распределительных шкафах с углом поворота рукоятки 90 ° дополнительно оборудованы механической блокировкой, предохраняющей перед открыванием двери в ситуации, когда манипулятор (ручка) указывает включенное состояние.
Выключатели нагрузки 0-I (дверное соединение) для установки нпр. в распределительных шкафах с углом поворота рукоятки 90 ° дополнительно оборудованы механической блокировкой, предохраняющей перед открыванием двери в ситуации, когда манипулятор (ручка) указывает включенное состояние.
| Номинальное напряжение изоляции Ue | 690 В |
| Номинальное напряжение импульсное выдерживаемое Uimp | 6 кВ |
| Длительный номинальный ток Iu | 100 A |
| Номинальный ток включения Ic | 100 A |
| Тепловой условный ток в воздухе Ith | 100 A |
| Тепловой условный ток в корпусе Ithe | 100 A |
| Частота | 50/60 Гц |
| Номинальный ток включения Ie в кат. AC-21A, AC-22A | 100 A (230/400/500/690 B) |
| Номинальная мощность включения Pe в кат. AC-23A | 18 кВт (230 В) 31 кВт (400 В) 38 кВт (500 В) 50 кВт (690 В) |
| Номинальная мощность включения Pe в кат. AC-3 | 18 кВт (230 В) 25 кВт (400 В) 30 кВт (500 В) 38 кВт (690 В) |
| Угол переключения | 45°-90° |
| Номинальный ток кратковременный допустимый Icw(1сек) | 1,7 кA |
| Номинальный ток включения короткого замыкания Icm | 2,5 кA |
| Сечение подводящих проводов | 16...35 мм² (жестких) 16...25 мм² (гибких) |
| Крепление переключателя к передней панели | □68 |
| Винты в зажимах | M6 |
| Момент затяжки проводов (дожимающих) | 4,4 Нм |
| Механическая износостойкость | 3,0 млн. (циклов В-О) |
| Температура окружающей среды | -40 ... +70°C (рабочая) -40 ... +70°C (хранения) |
| Степень защиты: PN-EN 60529 относительно панели | IP65 |
| Степень защиты корпуса OB | IP65 |
| Степень защиты контактной части | IP20 - зажимы защищены от попадания твердых посторонних предметов диаметром ≥12,5 мм (согласно PN-EN 60529) |
| Степень загрязнения EN 60947-1 | 3 |
| Категория эксплуатации в корпусе OB | II |
| Устойчивость к вибрации (согласно IEC 60068-2-6) | 2...100 Гц (частота) 13,2 Гц (частотота изменений) ± 1 мм (амплитуда ускорения) ± 0,7 g (амплитуда ускорения) |
| Устойчивость к ударам (согласно IEC 60068-2-27) | 15 g (пиковое ускорение) 11 мсек (длительность импульса) |
| Устойчивость к циклическому воздействию влажного тепла (IEC 60068-2-30) | 55°C (температура окружающей среды) 95% (относительная влажность) |
| Устойчивость к циклическому воздействию соляного тумана (согласно IEC 60068-2-52) | степень жесткости 1 |
| 2.423 | Переключатель 0-1 (3 - полюсный) |
| 2.4226 | Переключатель 0-1 (4 - полюсный) |
| 3.4315 | Переключатель 1-0-2 (3 - полюсный) |
