Главные выключатели крепление на дин-рейку ŁK16/25/32 RG S

ŁK#RG\#

В стандартном исполнении используется переключатель № исполнения 2.421

Технические данные (непрерывная работа)

Номинальное напряжение изоляции Ui 690 В
Номинальное напряжение импульсное выдерживаемое Uimp 6 кВ
Длительный номинальный ток Iu=Ith 25 A
Номинальная мощность включения Pe в кат. AC-3 7 кВт (230 В)
13 кВт (400 В)
10 кВт (690 В)
Номинальная мощность включения Pe в кат. AC-4 6 кВт (230 В)
8 кВт (400 В)
7 кВт (690 В)
Номинальный ток включения Ie в кат. AC-3 25 A (230 B)
25 A (400 B)
14 A (690 B)
Номинальный ток включения Ie в кат. AC-4 20 A (230 B)
16 A (400 B)
8 A (690 B)
Номинальный ток включения Ie в кат. DC-21 12 A (110 B)
3 A (220 B)
Номинальный ток кратковременный допустимый Icw(1сек) 1 кA
Номинальный ток включения короткого замыкания Icm 1,4 кA
Номинальный ток короткого замыкания условный 13 кA
Номинальный ток предохранительной вставки gG 25 A
Температура окружающей среды -40 ... +70°C (рабочая)
-40 ... +70°C (хранения)
Сечение подводящих проводов 2,5...6 мм²
Степень защиты: PN-EN 60529 относительно панели IP65
Устойчивость к вибрации (согласно IEC 60068-2-6) 2...13, 2...100 Гц (частота)
± 1 мм (амплитуда ускорения)
± 0,7 g (амплитуда ускорения)
Устойчивость к ударам (согласно IEC 60068-2-27) 15 g (пиковое ускорение)
11 мсек (длительность импульса)
Устойчивость к циклическому воздействию влажного тепла (IEC 60068-2-30) 55°C (температура окружающей среды)
95% (относительная влажность)
Устойчивость к циклическому воздействию соляного тумана (согласно IEC 60068-2-52) степень жесткости 1

3D модель

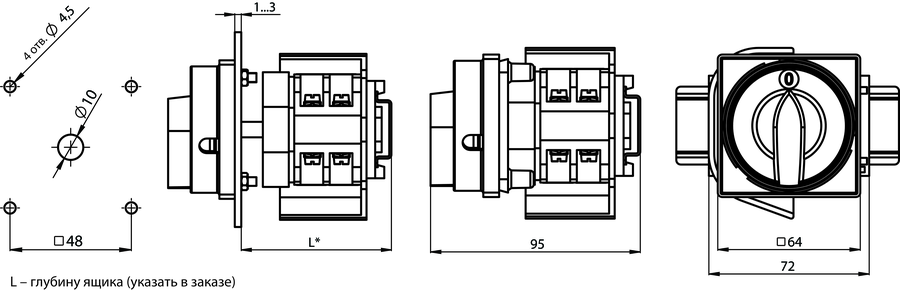

Размеры

  • ŁK25RG S08 Главный выключатель с креплением на дин-рейку - Размеры

    Крепление на дин-рейку TS35
