ŁK25RG B08 Главный выключатель с креплением на заднее основание
Главные выключатели крепление на заднее основание ŁK16/25/32 RG B
ŁK#RG\#
EAN:
В стандартном исполнении используется переключатель № исполнения 2.421
Технические данные (непрерывная работа)
| Номинальное напряжение изоляции Ui | 690 В |
| Номинальное напряжение импульсное выдерживаемое Uimp | 6 кВ |
| Длительный номинальный ток Iu=Ith | 25 A |
| Номинальная мощность включения Pe в кат. AC-3 | 7 кВт (230 В) 13 кВт (400 В) 10 кВт (690 В) |
| Номинальная мощность включения Pe в кат. AC-4 | 6 кВт (230 В) 8 кВт (400 В) 7 кВт (690 В) |
| Номинальный ток включения Ie в кат. AC-3 | 25 A (230 B) 25 A (400 B) 14 A (690 B) |
| Номинальный ток включения Ie в кат. AC-4 | 20 A (230 B) 16 A (400 B) 8 A (690 B) |
| Номинальный ток включения Ie в кат. DC-21 | 12 A (110 B) 3 A (220 B) |
| Номинальный ток кратковременный допустимый Icw(1сек) | 1 кA |
| Номинальный ток включения короткого замыкания Icm | 1,4 кA |
| Номинальный ток короткого замыкания условный | 13 кA |
| Номинальный ток предохранительной вставки gG | 25 A |
| Температура окружающей среды | -40 ... +70°C (рабочая) -40 ... +70°C (хранения) |
| Сечение подводящих проводов | 2,5...6 мм² |
| Степень защиты: PN-EN 60529 относительно панели | IP65 |
| Устойчивость к вибрации (согласно IEC 60068-2-6) | 2...13, 2...100 Гц (частота) ± 1 мм (амплитуда ускорения) ± 0,7 g (амплитуда ускорения) |
| Устойчивость к ударам (согласно IEC 60068-2-27) | 15 g (пиковое ускорение) 11 мсек (длительность импульса) |
| Устойчивость к циклическому воздействию влажного тепла (IEC 60068-2-30) | 55°C (температура окружающей среды) 95% (относительная влажность) |
| Устойчивость к циклическому воздействию соляного тумана (согласно IEC 60068-2-52) | степень жесткости 1 |
3D модель

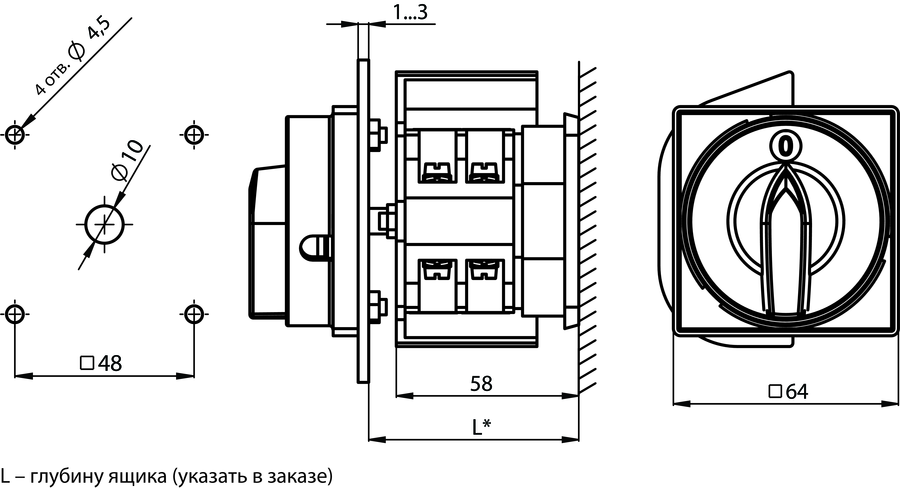

Размеры
Крепление на заднее основание
