ŁK32R A/A30 Переключатель с монтажным адаптером для установки за панелью
Переключатели с монтажным адаптером ŁK 16R/25R/32R A/A30
ŁK#R-#\#
EAN:
Переключатели со способом креплений А и A30 лишены таблички с обозначениями и оснащены только ручкой. Эти переключатели предназначены главным образом для различных видов специального оборудования (например для сварочных аппаратов), где определение отдельных позиций рукоятки отмечены на лицевой панели устройства (например, с использованием технологии трафаретной печати), на которую устанавливаются переключатели.
| Номинальное напряжение изоляции Ui | 690 В |
| Номинальное напряжение импульсное выдерживаемое Uimp | 6 кВ |
| Длительный номинальный ток Iu=Ith | 32 A |
| Номинальная мощность включения Pe в кат. AC-3 | 9 кВт (230 В) 15 кВт (400 В) 15 кВт (690В) |
| Номинальная мощность включения Pe в кат. AC-4 | 6 кВт (230 В) 10 кВт (400 В) 7,5 кВт (690 В) |
| Номинальный ток включения Ie в кат. AC-3 | 32 A (230 B) 28 A (400 B) 16 A (690 B) |
| Номинальный ток включения Ie в кат. AC-4 | 20 A (230 B) 20 A (400 B) 8 A (690 B) |
| Номинальный ток кратковременный допустимый Icw(1сек) | 1 кA |
| Номинальный ток включения короткого замыкания Icm | 1,4 кA |
| Номинальный ток короткого замыкания условный | 12 кA |
| Номинальный ток предохранительной вставки gG | 32 A |
| Момент затяжки зажимов | 1,2 Нм |
| Механическая износостойкость | 3,0 млн. (циклов В-О) |
| Температура окружающей среды | -40 ... +70°C (рабочая) -40 ... +70°C (хранения) |
| Сечение подводящих проводов | 4...6 мм² |
| Степень защиты: PN-EN 60529 относительно панели | IP65 |
| Устойчивость к вибрации (согласно IEC 60068-2-6) | 2...13, 2...100 Гц (частота) ± 1 мм (амплитуда ускорения) ± 0,7 g (амплитуда ускорения) |
| Устойчивость к ударам (согласно IEC 60068-2-27) | 15 g (пиковое ускорение) 11 мсек (длительность импульса) |
| Устойчивость к циклическому воздействию влажного тепла (IEC 60068-2-30) | 55°C (температура окружающей среды) 95% (относительная влажность) |
| Устойчивость к циклическому воздействию соляного тумана (согласно IEC 60068-2-52) | степень жесткости 1 |

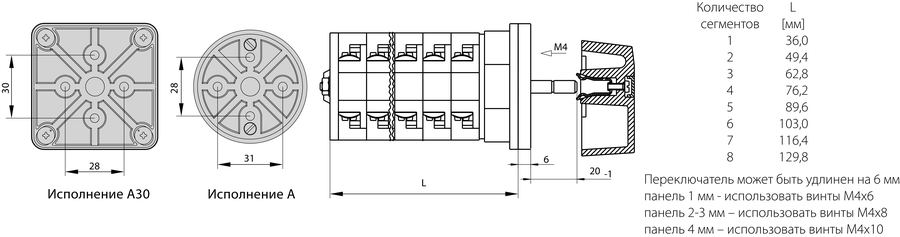

| Количество сегментов в переключателе | 1 ... 8 |
| нестандартное исполнение |
