ŁK25R OB4 Кулачковый переключатель в корпусе

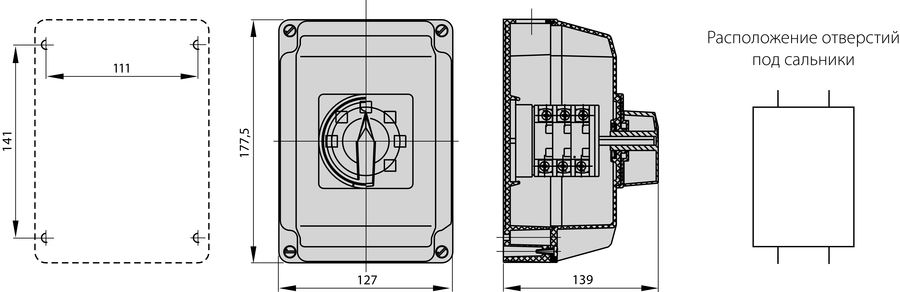

Кулачковые переключатели в корпусе ŁK 16R/25R/32R OB4
ŁK#R-#\#
EAN:
| Номинальное напряжение изоляции Ui | 690 В |
| Номинальное напряжение импульсное выдерживаемое Uimp | 6 кВ |
| Длительный номинальный ток Iu=Ith | 25 A |
| Номинальная мощность включения Pe в кат. AC-3 | 7 кВт (230 В) 13 кВт (400 В) 10 кВт (690 В) |
| Номинальная мощность включения Pe в кат. AC-4 | 6 кВт (230 В) 8 кВт (400 В) 7 кВт (690 В) |
| Номинальный ток включения Ie в кат. AC-3 | 25 A (230 B) 25 A (400 B) 14 A (690 B) |
| Номинальный ток включения Ie в кат. AC-4 | 20 A (230 B) 16 A (400 B) 8 A (690 B) |
| Номинальный ток включения Ie в кат. DC-21 | 12 A (110 B) 3 A (220 B) |
| Номинальный ток кратковременный допустимый Icw(1сек) | 1 кA |
| Номинальный ток включения короткого замыкания Icm | 1,4 кA |
| Номинальный ток короткого замыкания условный | 13 кA |
| Номинальный ток предохранительной вставки gG | 25 A |
| Момент затяжки зажимов | 1,2 Нм |
| Механическая износостойкость | 3,0 млн. (циклов В-О) |
| Температура окружающей среды | -40 ... +70°C (рабочая) -40 ... +70°C (хранения) |
| Сечение подводящих проводов | 2,5...6 мм² |
| Степень защиты: PN-EN 60529 относительно панели | IP65 |
| Устойчивость к вибрации (согласно IEC 60068-2-6) | 2...13, 2...100 Гц (частота) ± 1 мм (амплитуда ускорения) ± 0,7 g (амплитуда ускорения) |
| Устойчивость к ударам (согласно IEC 60068-2-27) | 15 g (пиковое ускорение) 11 мсек (длительность импульса) |
| Устойчивость к циклическому воздействию влажного тепла (IEC 60068-2-30) | 55°C (температура окружающей среды) 95% (относительная влажность) |
| Устойчивость к циклическому воздействию соляного тумана (согласно IEC 60068-2-52) | степень жесткости 1 |
| Количество сегментов в переключателе | 1 ... 4 |
| 1.825 | Переключатель 0-1 (1 - полюсный) |
| 1.828 | Переключатель 0-1 (2 - полюсный) |
| 2.8211 | Переключатель 0-1 (3 - полюсный) |
| 2.8210 | Переключатель 0-1 (4 - полюсный) |
| 3.8220 | Переключатель 0-1 (5 - полюсный) |
| 3.8210 | Переключатель 0-1 (6 - полюсный) |
| 4.8240 | Переключатель 0-1 (7 - полюсный) |
| 4.824 | Переключатель 0-1 (8 - полюсный) |
| 3.8368 | Переключатель изменения направления вращения L-0-P |
| 3.83139 | Переключатель двухскоростной для двух отдельных обмоток |
| 4.8390 | Переключатель Даландера двухскоростной |
| 4.831 | Переключатель пусковой трехфазный 0-Y-∆ |
| 4.883 | Переключатель измерения напряжения |
| 2.4414 | Переключатель поворотный 0-1 |
| 2.8445 | Переключатель цепей 0-1-2-3 |
| 1.834 | Переключатель 1-0-2 (1 - полюсный) |
| 2.8338 | Переключатель 1-0-2 (2 - полюсный) |
| 3.8380 | Переключатель 1-0-2 (3 - полюсный) |
| 4.8396 | Переключатель 1-0-2 (4 - полюсный) |
