ŁK15 OB1/OBP1 Кулачковый переключатель в корпусе
Кулачковые переключатели в корпусе ŁK15 OB1/OBP1
ŁK15-#\#
EAN:
| Номинальное напряжение изоляции Ui | 500 В |
| Номинальное напряжение импульсное выдерживаемое Uimp | 4 кВ |
| Длительный номинальный ток Iu=Ith | 16 A |
| Номинальный ток включения Ie в кат. AC-15 | 7 A (500 B) |
| Номинальный ток включения Ie в кат. AC-3 | 8,7 A (400 B) 8,7 A (500 B) |
| Номинальный ток включения Ie в кат. AC-4 | 7 A (400 B) 7 A (500 B) |
| Номинальный ток кратковременный допустимый Icw(1сек) | 0,5 кA |
| Номинальный ток включения короткого замыкания Icm | 2 кA |
| Момент затяжки зажимов | 1,2 Нм |
| Механическая износостойкость | 3,0 млн. (циклов В-О) |
| Температура окружающей среды | -25 ... +70°C (рабочая) -25 ... +70°C (хранения) |
| Сечение подводящих проводов | 1,5...4 мм² |
| Степень защиты: PN-EN 60529 относительно панели | IP41 IP65 |
| Количество сегментов в переключателе | 1 ... 2 |
| 1.825 | Переключатель 0-1 (1 - полюсный) |
| 1.828 | Переключатель 0-1 (2 - полюсный) |
| 2.8211 | Переключатель 0-1 (3 - полюсный) |
| 2.8210 | Переключатель 0-1 (4 - полюсный) |
| 2.4414 | Переключатель поворотный 0-1 |
| 2.8445 | Переключатель цепей 0-1-2-3 |
| 1.834 | Переключатель 1-0-2 (1 - полюсный) |
| 2.8338 | Переключатель 1-0-2 (2 - полюсный) |
Исполнение
-
OB1/OBP1
-
OB1C/OBP1C
-
OB1Z/OBP1Z
-
OB1ZC/OBP1ZC
Размеры

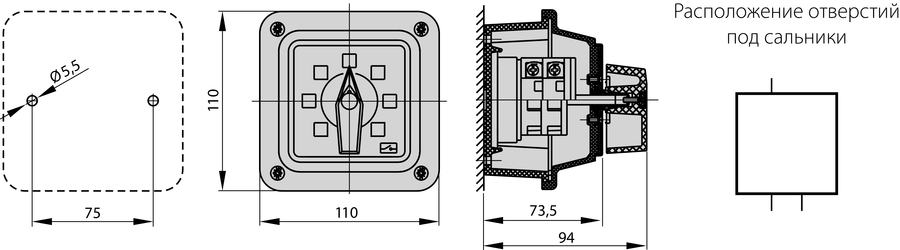

Исполнение для открытой настенной установки

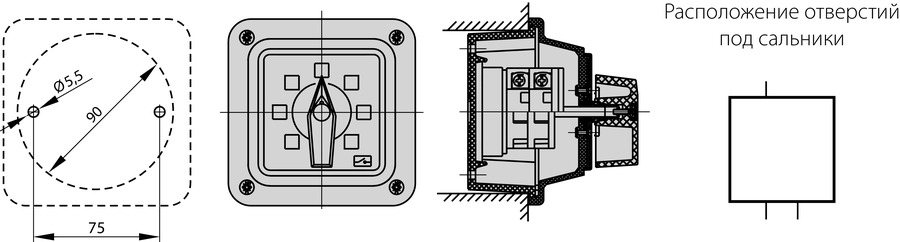

Исполнение для скрытой настенной установки
