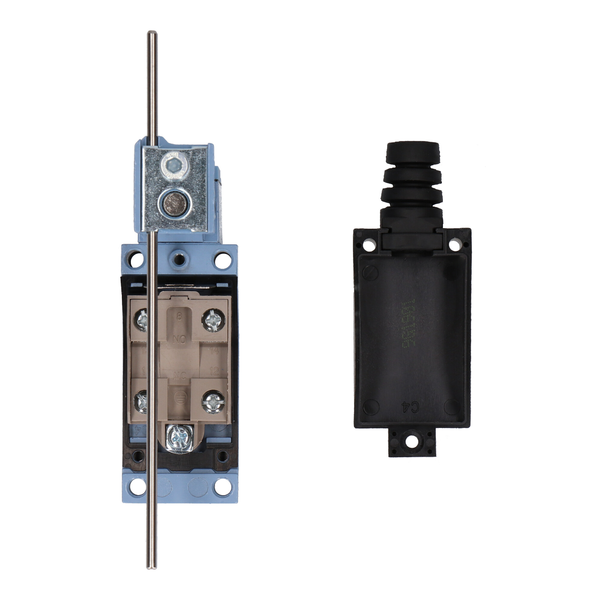

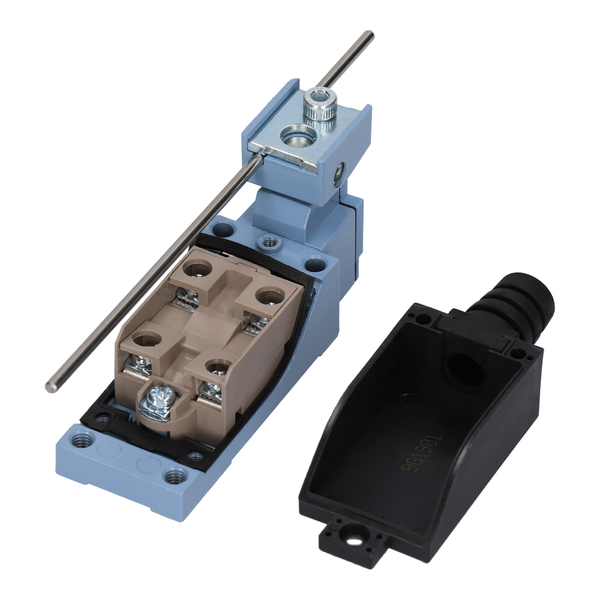

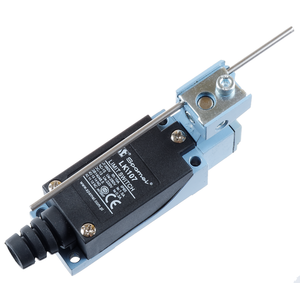

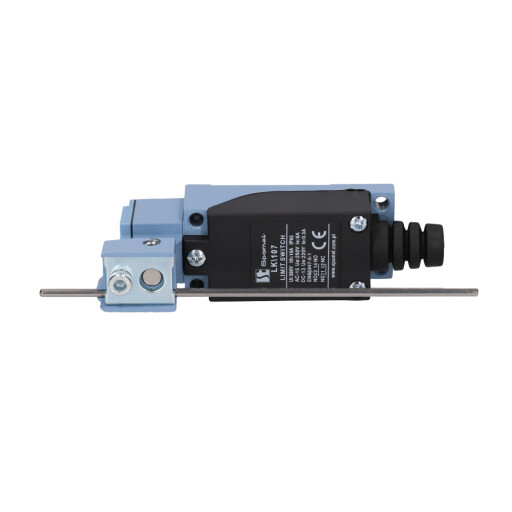

LK\107 Концевой выключатель шток регулируемый поворотный
Концевые выключатели LK 100
LK\107
EAN:
Концевой выключатель с двойным разрывом цепи
Особо прочная конструкция из жесткого пластика и алюминия (верхняя крышка и корпус выключателя образуют монолитную форму)
Небольшие размеры, масло- и влагозащищенное исполнение. Встроенный переключатель с двойным пружинным механизмом
Большая механическая износостойкость. Плавная работа, длительный срок эксплуатации
Легкое подключение проводов
Широкий выбор переключающих механизмов, простота использования
Особо прочная конструкция из жесткого пластика и алюминия (верхняя крышка и корпус выключателя образуют монолитную форму)
Небольшие размеры, масло- и влагозащищенное исполнение. Встроенный переключатель с двойным пружинным механизмом
Большая механическая износостойкость. Плавная работа, длительный срок эксплуатации
Легкое подключение проводов
Широкий выбор переключающих механизмов, простота использования
| Соответствие со стандартом | IEC 60947-5-1 EN 60947-5-1 UL508 CSAC22-2Nº 14 IEC 60204-1 (компоненты) EN 60204-1 (компоненты) |
| Температура окружающей среды | -25 ... +70°C (рабочая) -40 ... +70°C (хранения) |
| Устойчивость к вибрации (согласно IEC 60068-2-6) | 55 Гц, 1,5 мм двойная амплитуда |
| Устойчивость к ударам (согласно IEC 60068-2-27) | 30g 18 мс в любом положении |
| Степень защиты | IP 65, согласно IEC60529 |
| Механическая износостойкость | 15 млн. (циклов) |
| Номинальное напряжение изоляции Ui | 500В, степень загрязнения 3, согласно IEC 60947-1 300В, совместимость с UL508, CSA C22-2n° 14 |
| Сечение подводящих проводов | макс. 2,5 мм² (зажимы) |
| Индуктивная нагрузка | AC15, B300 (Ue=240В, Ie=1,5A) DC-13, R300 (Ue=250В, Ie=0,1A) |
| Резистивная нагрузка | 250В, 5A |
| Частота включений | 120 циклов/мин. |
| Сопротивление изоляции | >100 MΩ, 500 В |
| Сопротивление контакта | <25 MΩ, 5 В, 5 мА, по 10 млн. циклов |
| Электрическая износостойкость | 1 млн. циклов, AC-15 (Ue=240 В, Ie = 1,5 A) |
| Изоляция контактов | Za |
| Ввод кабельный | резиновая, макс. Ø 6...9 мм |

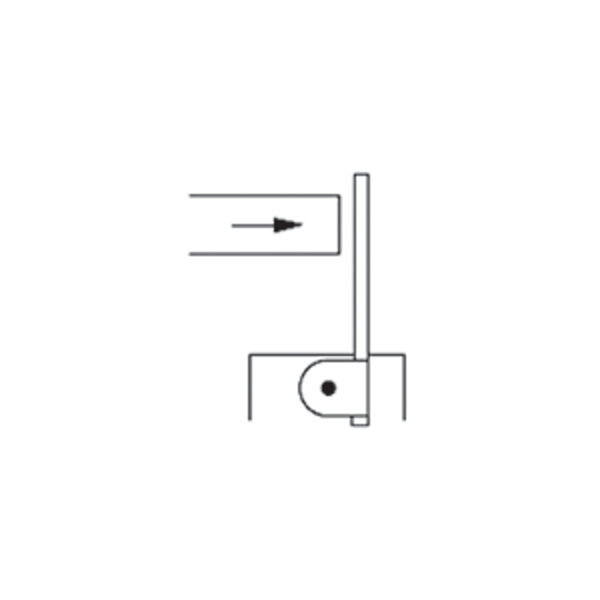

| Срабатывание | любая подвижная часть |
| Максимальная скорость срабатывания | 1,3 м/с |
| Максимальное усилие срабатывания | 750 г |
| Минимальное усилие отпускания | 100 г |
