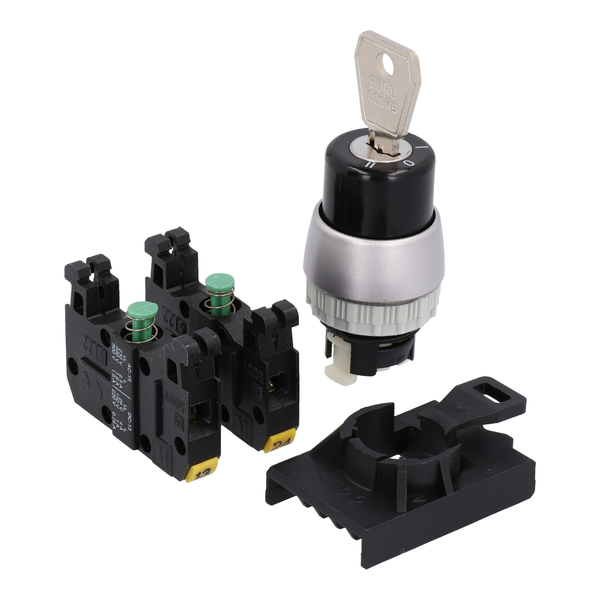

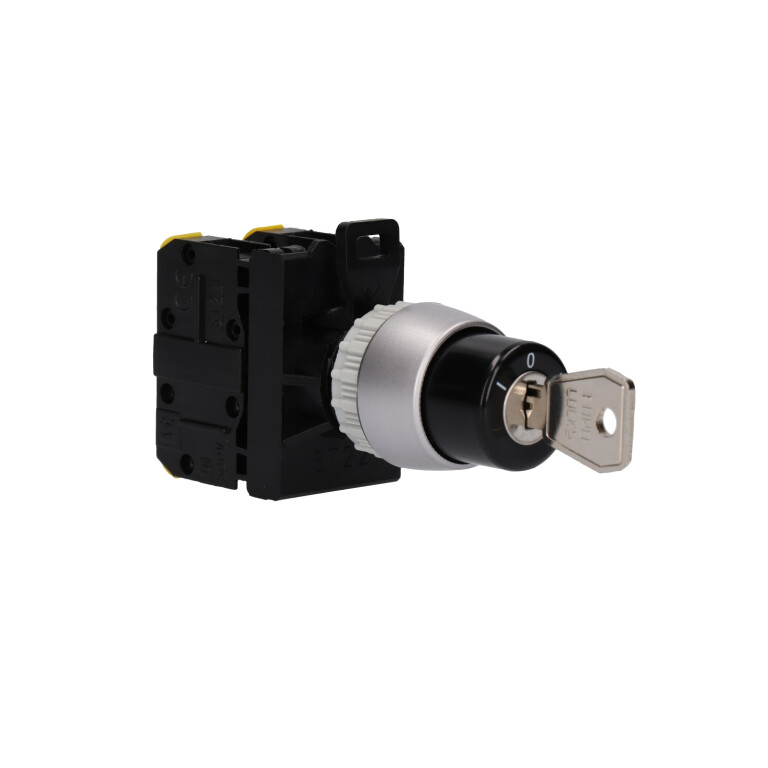

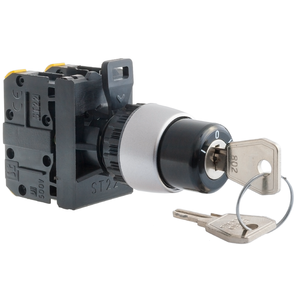

Комплектные неподсвеченные кнопки управления ST22

ST22-#-#

Цифра 1 или 2 означает положение толкателя
S1 - толкатель двойной розделенный:
в поз. "I" управляет 2 контактами
в поз. "II" управляет 1 контактом
S2 - толкатель двойной розделенный:
в поз. "I" управляет 1 контактом
в поз. "II" управляет 2 контактами
Буква A обозначает позицию, в которой можно вынуть ключ
Буква V обозначает позицию, в которой нельзя вынуть ключ
Буква C обозначает позицию, из которой возврат происходит автоматически
Обозначение контактов – первая цифра означает количество замыкающих контактов, вторая цифра означает количество размыкающих контактов.

Технические данные

Номинальное напряжение изоляции Ui 500 В
Длительный номинальный ток Iu=Ith 10 A
Номинальный ток включения Ie в кат. AC-15 2,5 A (230 B)
1,6 A (400/500 B)
Номинальный ток включения Ie в кат. DC-13 4 A (24 B)
1 A (110 B)
0,25 A (220 B)
Защита от короткого замыкания контактов выключателя 10 A (вкладка предохранительная)
1 кА (ожидаемый ток короткого замыкания для Ue=500 В)
Механическая износостойкость 0,3 млн. (циклов В-О)
Коммутационная износостойкость 0,2 млн. (при номинальных напряжениях и токах переключения)
1,0 млн. (циклов В-О)
- до 80 ВА (коммутация электромагнитов переменного тока)
- до 10 Вт (коммутация электромагнитов постоянного тока)
Частота включений до 360 час-1
Температура окружающей среды -40 ... +70°C (рабочая)
-40 ... +70°C (хранения)
Устойчивость к вибрации (согласно IEC 60068-2-6) 2...13, 2...100 Гц (частота)
± 1 мм (амплитуда)
± 0,7 g (ускорение)
Устойчивость к ударам (согласно IEC 60068-2-27) 15 g (пиковое ускорение)
11 мсек (длительность импульса)
Устойчивость к циклическому воздействию влажного тепла (IEC 60068-2-30) 55°C (температура окружающей среды)
95% (относительная влажность)
Устойчивость к циклическому воздействию соляного тумана (согласно IEC 60068-2-52) степень жесткости 1
Степень защиты (Станд. IEC529) приводов кнопок при установке в отверстие панели IP65
Сечение подводящих проводов 2× 1...2,5 мм² (одножильных)
2× 0,75...1,5 мм² (провода)
Рабочее положение любое
Обозначение зажимов PN-EN 50013
Соответствие со стандартом PN-EN 60947-5-1
IEC 60947-5-1
IEC 60947-1

3D модель

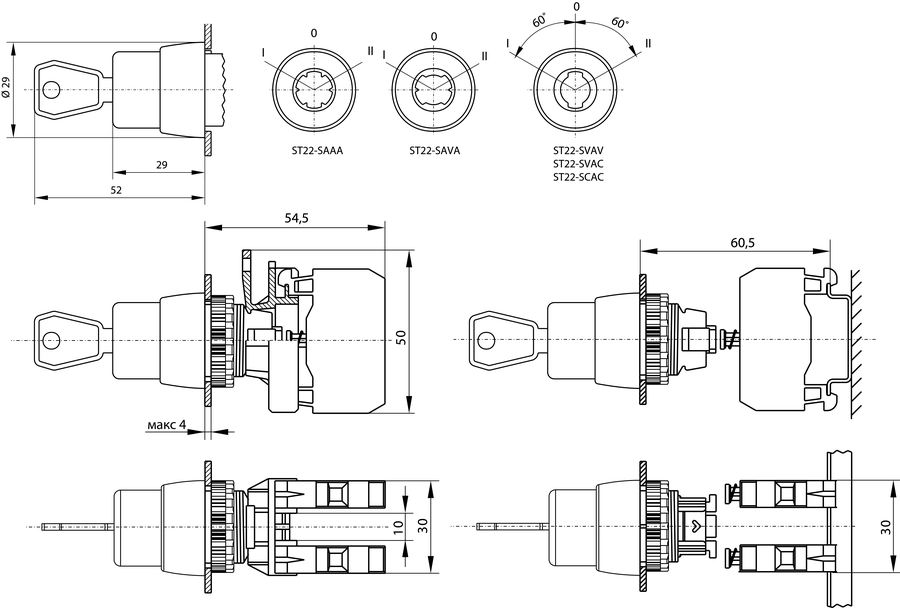

Размеры

  • Переключатель кнопочный комплектный поворотный ключом трехпозиционный S - Размеры
