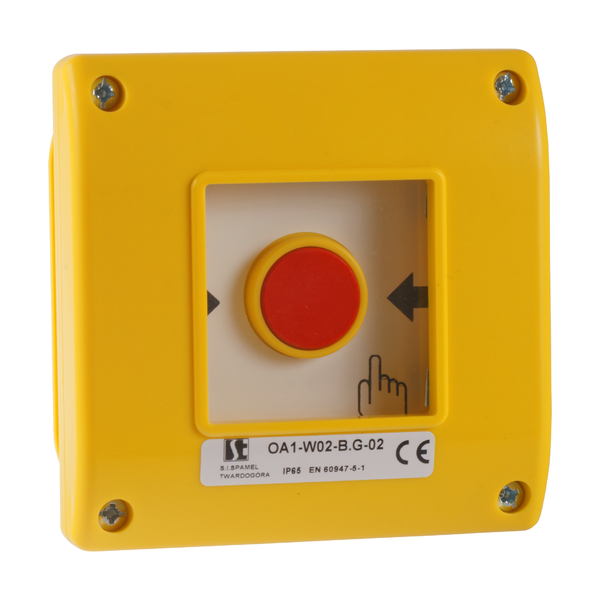

Ręczny przycisk awaryjny OA1 (żółty)
Ręczne przyciski awaryjne OA1
OA1-#-#.G\###
EAN:
Cena netto:
Cena brutto:
Przykłady oznaczeń:
OA1-W01-A.G-02-24
Wersja nadtynkowa z 2 łącznikami rozwiernymi. Po zbiciu szybki, przycisk zostaje zwolniony samoczynnie typ A. Lampka sygnalizacyjna LED na prąd stały 24 V.
OA1-W02-B.G-10-230-M
Wersja podtynkowa z 1 łącznikiem zwiernym. Po zbiciu szybki, należy wcisnąć przycisk typ B. Lampka sygnalizacyjna LED na prąd zmienny 230 V. Zestaw z młoteczkiem.
Ręczny przycisk OA1 przeznaczony jest do stosowania w miejscach gdzie wymagane jest awaryjne sterowanie ręczne. Przykładowym zastosowaniem mogą być przejścia ewakuacyjne, które w sytuacji zagrożenia muszą zostać awaryjnie otwarte przez zbicie szybki. OA1 może być również użyty w obszarach gdzie w przypadku niebezpieczeństwa wymagane jest odłączenie zasilania przez trwałe uszkodzenie elementu kruchego. OA1 oferowany jest w dwóch wykonaniach, typ A i typ B. Typ A w sytuacji alarmowej wymaga tylko zbicia szybki co spowoduje zwolnienie przycisku. Dla typu B po zbiciu szybki należy wcisnąć przycisk z samoczynnym powrotem. OA1 ze względu na sposób mocowania występuje w obudowie nadtynkowej i podtynkowej. W każdej obudowie mogą być zainstalowane maksymalnie trzy łączniki SP22-10 (zwierny) lub SP22-01 (rozwierny).
Uruchomienie i wysłanie sygnału następuje przez zbicie szybki (typ A) lub po zbiciu szybki i wciśnięciu przycisku z samoczynnym powrotem (typ B). Kasowanie stanu alarmowego następuje przez wymianę elementu kruchego (szybki - symbol zamówienia PPOŻ-5701).
Etykiety z napisem Awaryjne Otwieranie Drzwi i Wyłącznik Awaryjny są dołączane luzem do wyrobu.
Uruchomienie i wysłanie sygnału następuje przez zbicie szybki (typ A) lub po zbiciu szybki i wciśnięciu przycisku z samoczynnym powrotem (typ B). Kasowanie stanu alarmowego następuje przez wymianę elementu kruchego (szybki - symbol zamówienia PPOŻ-5701).
Etykiety z napisem Awaryjne Otwieranie Drzwi i Wyłącznik Awaryjny są dołączane luzem do wyrobu.
Przy wyborze torów prądowych należy uwzględnić wybrany typ (A lub B)
TYP A
Tory zwierne NO (10, 20, 30): po zbiciu szybki lub zdemontowaniu pokrywy tory się otwierają.
Tory rozwierne NC (01, 02, 03): po zbiciu szybki lub zdemontowaniu pokrywy tory się zamykają.
Tory mieszane NC/NO (11, 12, 21): po zbiciu szybki tory zwierne się otworzą, a tory rozwierne się zamkną.
TYP B
Tory zwierne NO (10, 20, 30): po zbiciu szybki lub zdemontowaniu pokrywy przycisk należy wcisnąć ręcznie - tory się zamykają.
Tory rozwierne NC (01, 02, 03): po zbiciu szybki lub zdemontowaniu pokrywy przycisk należy wcisnąć ręcznie - tory się otwierają.
Tory mieszane NC/NO (11, 12, 21): po przyciśnięciu przycisku, tory zwierne się zamkną, a tory rozwierne się otworzą.
TYP A
Tory zwierne NO (10, 20, 30): po zbiciu szybki lub zdemontowaniu pokrywy tory się otwierają.
Tory rozwierne NC (01, 02, 03): po zbiciu szybki lub zdemontowaniu pokrywy tory się zamykają.
Tory mieszane NC/NO (11, 12, 21): po zbiciu szybki tory zwierne się otworzą, a tory rozwierne się zamkną.
TYP B
Tory zwierne NO (10, 20, 30): po zbiciu szybki lub zdemontowaniu pokrywy przycisk należy wcisnąć ręcznie - tory się zamykają.
Tory rozwierne NC (01, 02, 03): po zbiciu szybki lub zdemontowaniu pokrywy przycisk należy wcisnąć ręcznie - tory się otwierają.
Tory mieszane NC/NO (11, 12, 21): po przyciśnięciu przycisku, tory zwierne się zamkną, a tory rozwierne się otworzą.
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy ciągły Iu=Ith | 10 A |
| Prąd znamionowy łączeniowy Ie w kat.AC-15 | 2,5 A (230 V) 1,6 A (400/500 V) |
| Prąd znamionowy łączeniowy Ie w kat.DC-13 | 4 A (24 V) 1 A (110 V) 0,25 A (220 V) |
| Stopień ochrony | IP65 |
| Przekrój przewodów przyłączeniowych | 2× 1...2,5 mm² (jednodrutowych) 2× 1...2,5 mm² (wielodrutowych) |
Wymiary
wersja nadtynkowa
wersja podtynkowa
