Ręczny przycisk przeciwpożarowego wyłącznika prądu PWP1 z certyfikatem, urządzenie uruchamiająco-sygnalizujące
Przeciwpożarowe wyłączniki prądu
PWP1-#-#-#-##
EAN:
Cena netto:
Cena brutto:
Przykłady oznaczeń:

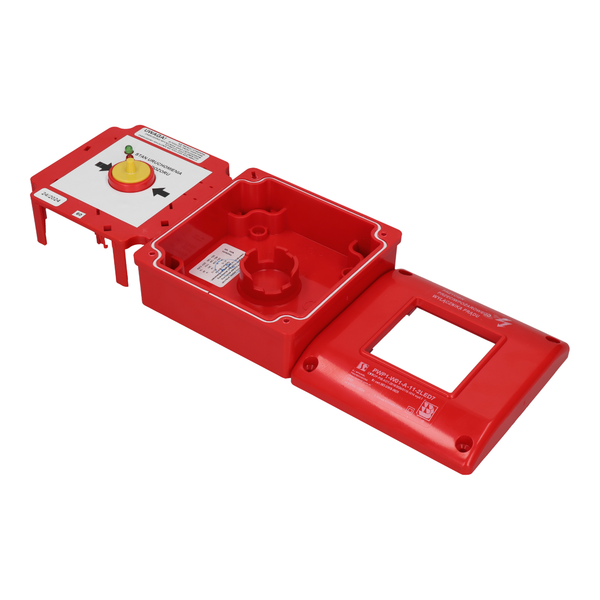

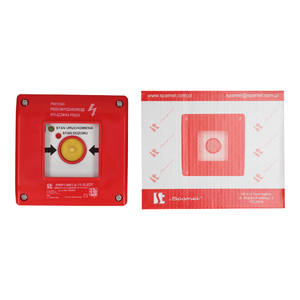

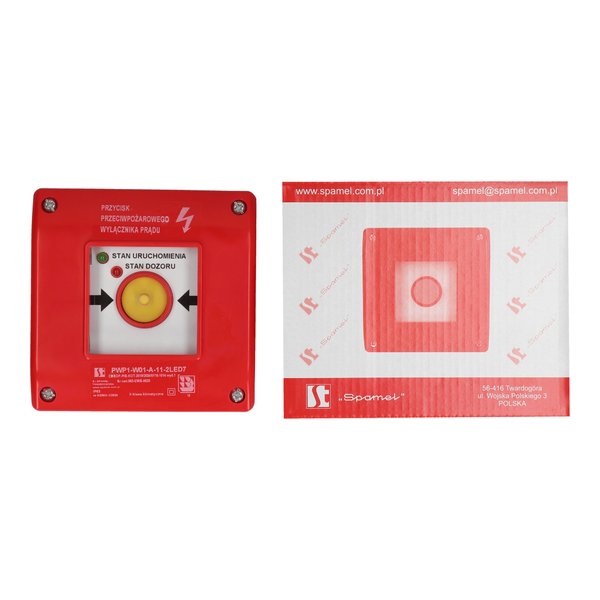

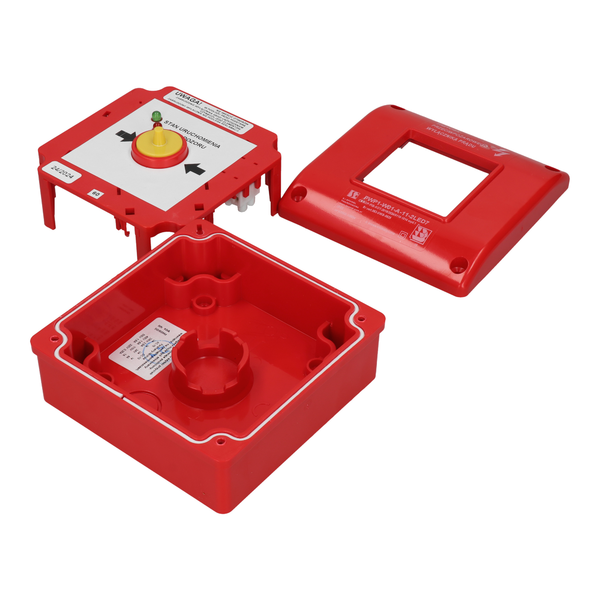

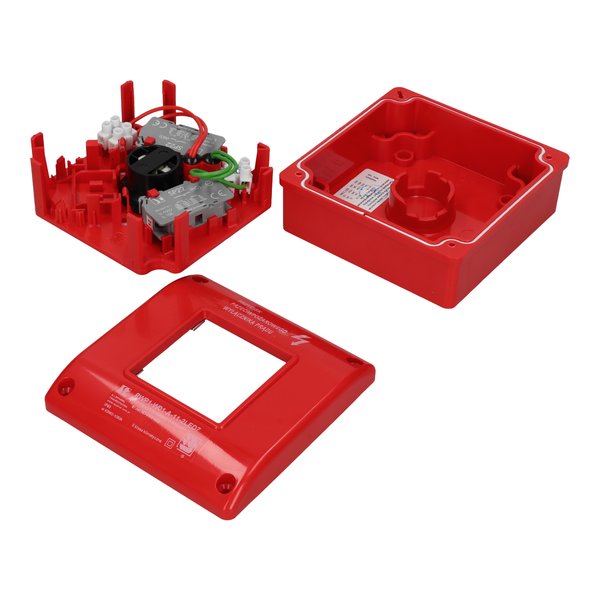

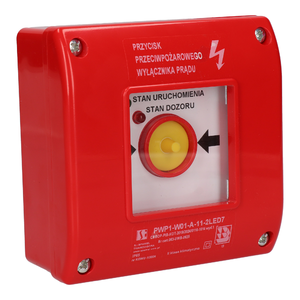

1. PWP1-W01-A-11-2LED7-wersja natynkowa z 1 łącznikiem zwiern ym i 1 łącznikiem rozwiernym, led zielony na 230V/led czerwony na 230V.Po zbiciu szybki przycisk zwalniany jest samoczynnie.

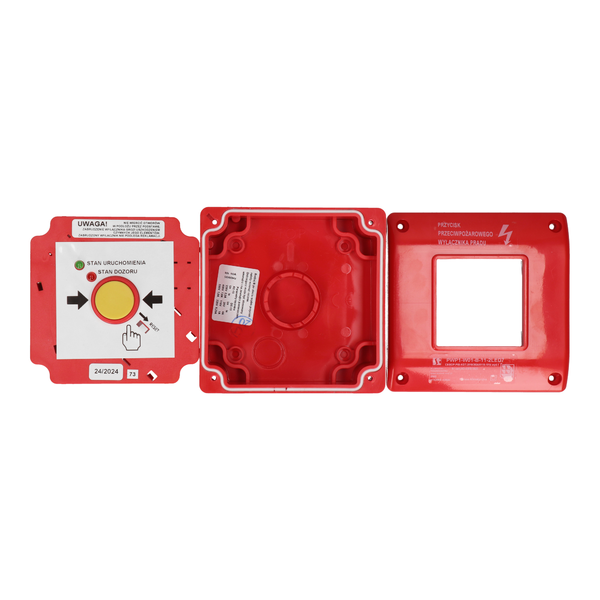

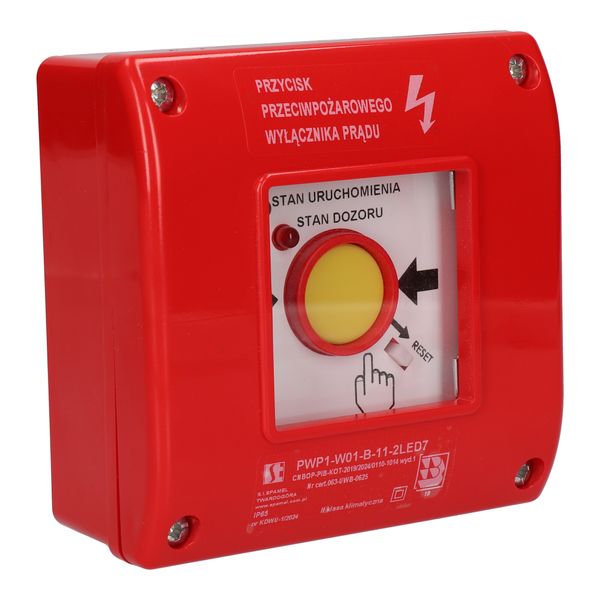

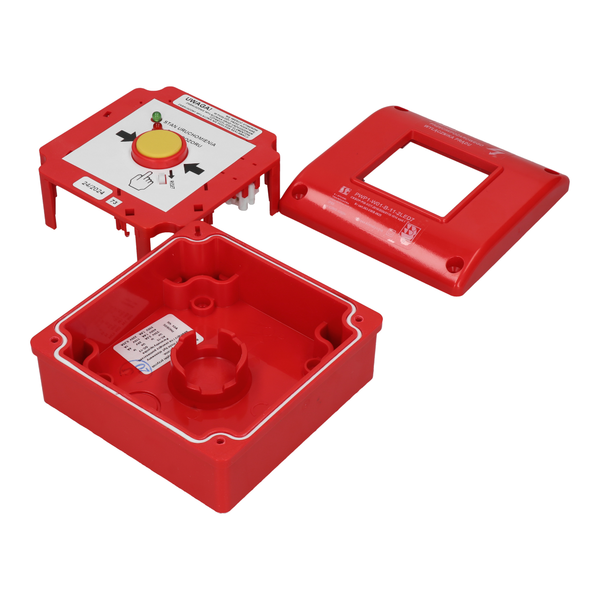

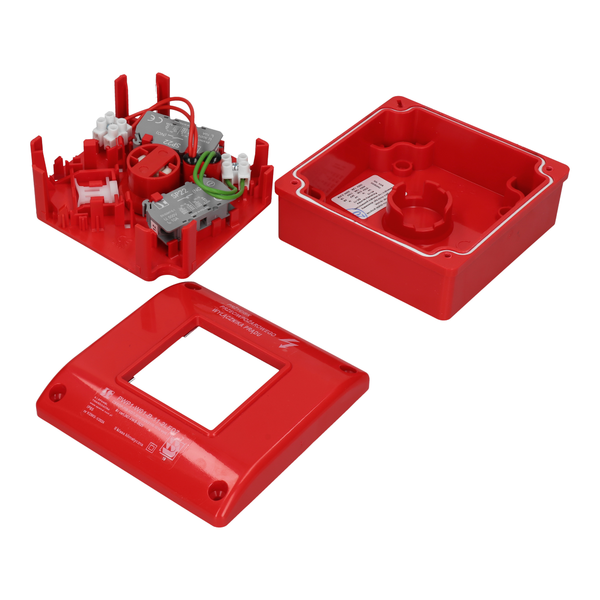

2. PWP1-W01-B-11-2LED7-wersja natynkowa z 1 łącznikiem zwiernym i 1 łącznikiem rozwiernym, led zielony na 230V/led czerwony na 230V.Po zbiciu szybki przycisk należy wcisnąć ręcznie.
.png)
.png)
.png)
Ręczny przycisk ma zadanie uruchomić "Przeciwpożarowy wyłącznik prądu", który odłączy zasilanie budynku od źródła energii elektrycznej podczas pożaru w czasie akcji ratowniczej. Przeciwpożarowy wyłącznik prądu,odcinający dopływ prądu do wszystkich obwodów,z wyjątkiem obwodów zasilających instalację i urządzenia,których funkcjonowanie jest niezbędne podczas pożaru, należy stosować w strefach pożarowych o kubaturze przekraczającej 1000 m³ lubzawierających strefy zagrożone wybuchem.
Przeciwpożarowy wyłącznik prądu powinien być umieszczony w pobliżu głównego wejścia do obiektu lub złącza i odpowiednio oznakowany. Odcięcie dopływu prądu przeciwpożarowym wyłącznikiem nie może spowodować samoczynnego załączenia drugiego źródła energii elektrycznej, w tym zespołu prądotwórczego. Wyjątek stanowią źródła zasilające urządzenia elektryczne, które muszą funkcjonować w czasie pożaru.

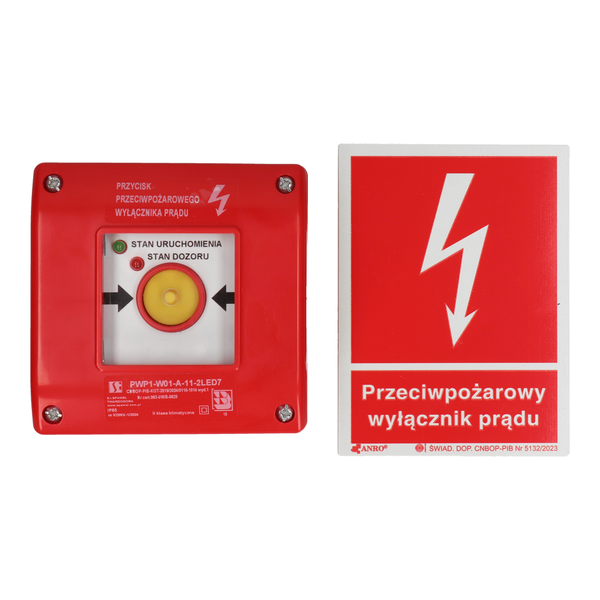

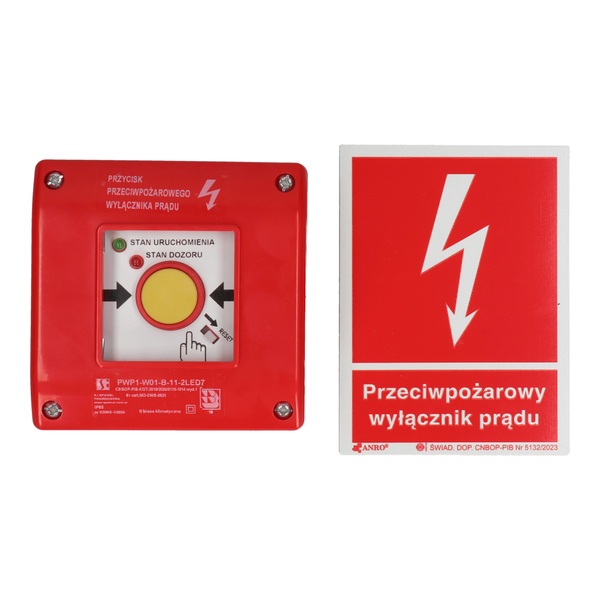

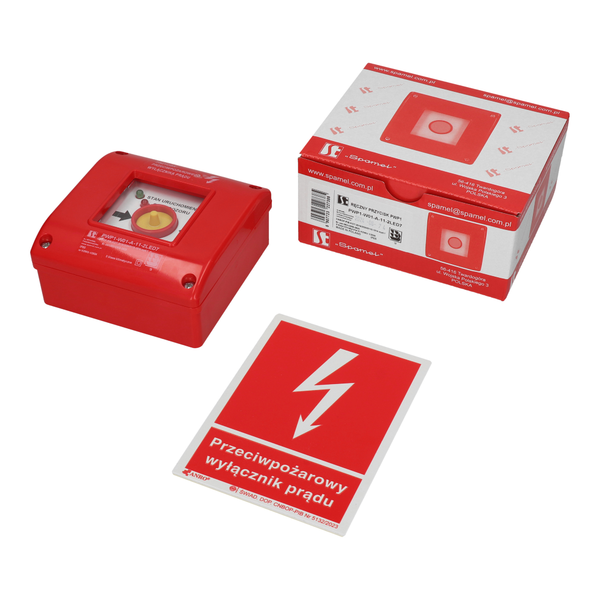

Ręczny przycisk uruchamiająco - sygnalizujący PWP1 może być stosowany, jako „Przeciwpożarowy wyłącznik prądu” pod warunkiem umieszczenia nad nim tabliczki: „Przeciwpożarowy wyłącznik prądu”. W komplecie jest tabliczka samoprzylepna:„Przeciwpożarowy wyłącznik prądu”.
Ręczny przycisk uruchamiająco - sygnalizujący PWP1 z podwójną sygnalizacją LED daje możliwość informacji o :
1. Dioda zielona–stan uruchomienia
2. Dioda czerwona–stan dozoru
Ledy zakończone są kostką podłączeniową. Led czerwony powinien się świecić gdy wyłącznik jest załączony, w momencie zbicia szybki czerwony led powinien zgasnąć, a zapalić powinien się zielony led, który informuje o uruchomieniu wyłącznika. Zielony led powinien być zasilany z osobnego źródła zasilania najlepiej z przed wyłącznika.
Minimalna ilość przewdów potrzebnych do podłączenia wyłącznika:
Wykonanie wyłącznika z 2 ledami:
1. 2ledy+3styki-min. 7 przewodów
2 .2ledy+2styki-min. 6 przewodów
3 .2ledy+1styk-min. 5 przewody
Krajowa Ocena Techniczna CNBOP-PIB-KOT-2019/2024/0110-1014 wydanie 1

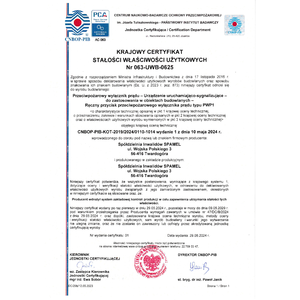

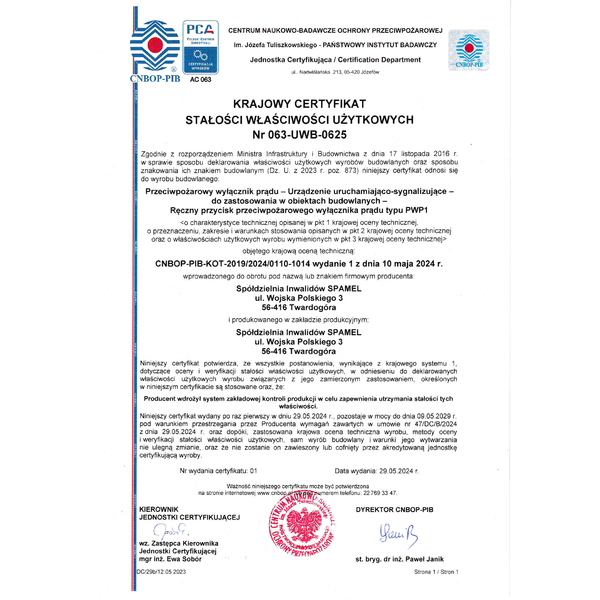

Krajowy Certyfikat Stałości Właściwości Użytkowych nr XXX-XXX-XXX
Przeciwpożarowy wyłącznik prądu powinien być umieszczony w pobliżu głównego wejścia do obiektu lub złącza i odpowiednio oznakowany. Odcięcie dopływu prądu przeciwpożarowym wyłącznikiem nie może spowodować samoczynnego załączenia drugiego źródła energii elektrycznej, w tym zespołu prądotwórczego. Wyjątek stanowią źródła zasilające urządzenia elektryczne, które muszą funkcjonować w czasie pożaru.
Ręczny przycisk uruchamiająco - sygnalizujący PWP1 może być stosowany, jako „Przeciwpożarowy wyłącznik prądu” pod warunkiem umieszczenia nad nim tabliczki: „Przeciwpożarowy wyłącznik prądu”. W komplecie jest tabliczka samoprzylepna:„Przeciwpożarowy wyłącznik prądu”.
Ręczny przycisk uruchamiająco - sygnalizujący PWP1 z podwójną sygnalizacją LED daje możliwość informacji o :
1. Dioda zielona–stan uruchomienia
2. Dioda czerwona–stan dozoru
Ledy zakończone są kostką podłączeniową. Led czerwony powinien się świecić gdy wyłącznik jest załączony, w momencie zbicia szybki czerwony led powinien zgasnąć, a zapalić powinien się zielony led, który informuje o uruchomieniu wyłącznika. Zielony led powinien być zasilany z osobnego źródła zasilania najlepiej z przed wyłącznika.
Minimalna ilość przewdów potrzebnych do podłączenia wyłącznika:
Wykonanie wyłącznika z 2 ledami:
1. 2ledy+3styki-min. 7 przewodów
2 .2ledy+2styki-min. 6 przewodów
3 .2ledy+1styk-min. 5 przewody
Krajowa Ocena Techniczna CNBOP-PIB-KOT-2019/2024/0110-1014 wydanie 1
Krajowy Certyfikat Stałości Właściwości Użytkowych nr XXX-XXX-XXX
Przy wyborze torów prądowych należy uwzględnić wybrany typ (A lub B)
TYP A
Tory zwierne NO (10,20,30): po zbiciu szybki lub zdemontowaniu pokrywy tory się otwierają.
Tory rozwierne NC (01,02,03): po zbiciu szybki lub zdemontowaniu pokrywy tory się zamykają.
Tory mieszane NC/NO (11,12,21): po zbiciu szybki tory zwierne się otworzą, a tory rozwierne się zamkną.
TYP B
Przycisk stały odblokowywany przez "RESET"
Tory zwierne NO (10,20,30): po zbiciu szybki lub zdemontowaniu pokrywy przycisk należy wcisnąć ręcznie - tory się zamykają.
Tory rozwierne NC (01,02,03): po zbiciu szybki lub zdemontowaniu pokrywy przycisk należywcisnąć ręcznie - tory się otwierają.
Tory mieszane NC/NO (11,12,21): po przyciśnięciu przycisku,tory zwierne się zamkną, a tory rozwierne się otworzą.
TYP A
Tory zwierne NO (10,20,30): po zbiciu szybki lub zdemontowaniu pokrywy tory się otwierają.
Tory rozwierne NC (01,02,03): po zbiciu szybki lub zdemontowaniu pokrywy tory się zamykają.
Tory mieszane NC/NO (11,12,21): po zbiciu szybki tory zwierne się otworzą, a tory rozwierne się zamkną.
TYP B
Przycisk stały odblokowywany przez "RESET"
Tory zwierne NO (10,20,30): po zbiciu szybki lub zdemontowaniu pokrywy przycisk należy wcisnąć ręcznie - tory się zamykają.
Tory rozwierne NC (01,02,03): po zbiciu szybki lub zdemontowaniu pokrywy przycisk należywcisnąć ręcznie - tory się otwierają.
Tory mieszane NC/NO (11,12,21): po przyciśnięciu przycisku,tory zwierne się zamkną, a tory rozwierne się otworzą.
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy ciągły Iu=Ith | 10 A |
| Prąd znamionowy łączeniowy Ie w kat.AC-15 | 2,5 A (230 V) 1,6 A (400/500 V) |
| Prąd znamionowy łączeniowy Ie w kat.DC-13 | 4 A (24 V) 1 A (110 V) 0,25 A (220 V) |
| Stopień ochrony | IP65 |
| Przekrój przewodów przyłączeniowych | 1...2,5 mm² (jednodrutowych) 0,75...1,5 mm² (linek) |
| Temperatura otoczenia | -25 ... +70°C (pracy) -25 ... +70°C (przechowywania) |
| Klasa klimatyczna | II |
| Zgodność z normą | PN-EN 60947-5-1 IEC 60947-5-1 IEC 60947-1 PN-EN 60529:2003 PN-EN 60068-2-1:2009 PN-EN 60068-2-2:2009 PN-EN 60068-2-6:2008 PN-EN 60068-2-42:2004 PN-EN 60068-2-75:2015 PN-EN 60068-2-78:2013 PN-EN 50130-4:2002+A1:2015 PN-EN 61000-4-2:2009 PN-EN 61000-4- 3:2007+A1:2008+A2:2011 PN-EN 61000-4-4:2013 PN-EN 61000-4-5:2014 PN-EN 61000-4-6:2014 |
| 2LED7 | C230VAC+Z230VAC |
| 2LED8 | C230VAC+Z24VDC |
| 2LED10 | C24VDC+Z230VAC |
| 2LED11 | C24VDC+Z24VDC |
| 2LED7 | C230VAC+Z230VAC |
| 2LED8 | C230VAC+Z24VDC |
| 2LED10 | C24VDC+Z230VAC |
| 2LED11 | C24VDC+Z24VDC |
Model 3D

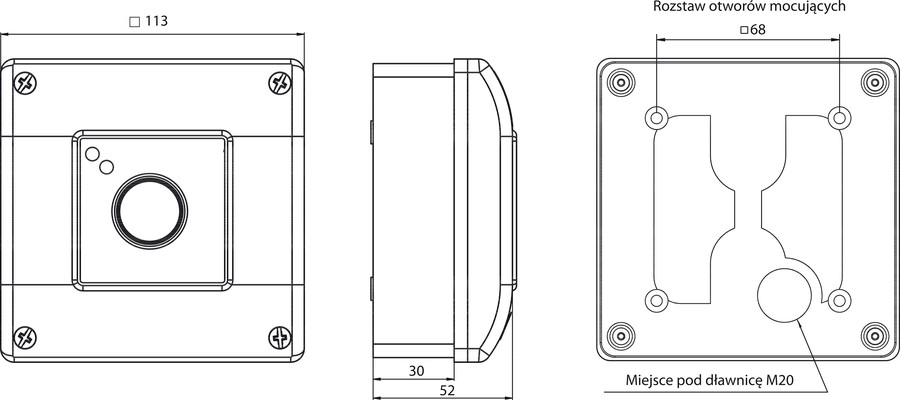

Wymiary
wersja nadtynkowa
