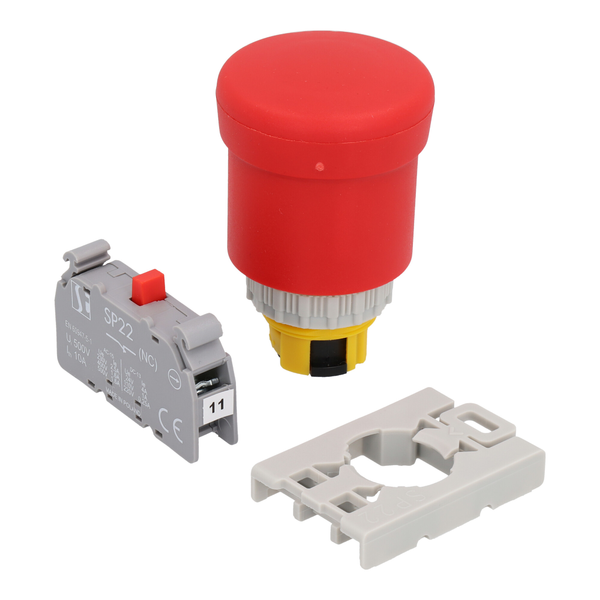

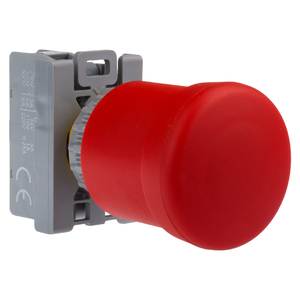

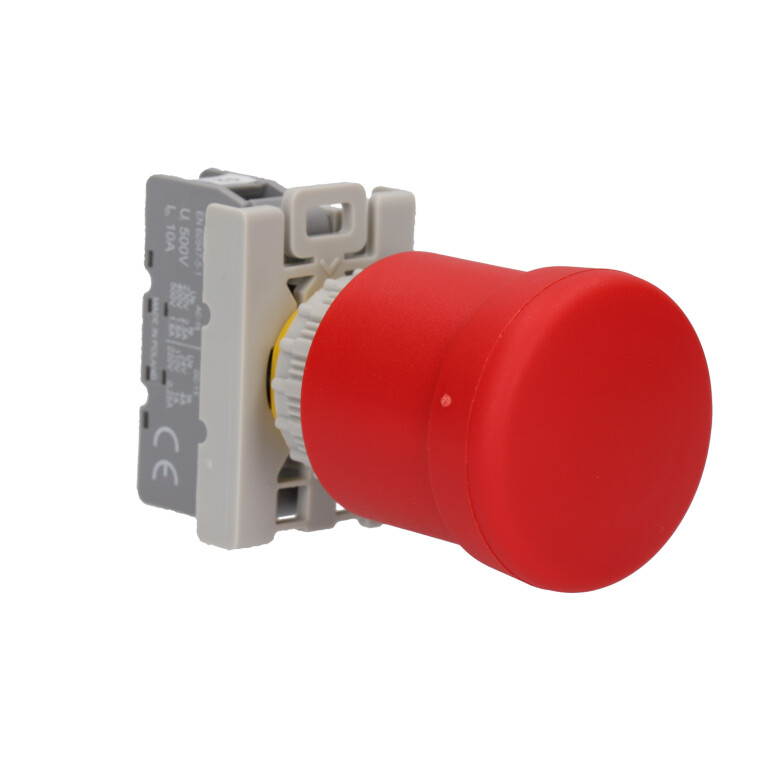

Przycisk kompletny z guzikiem bezpieczeństwa BN odryglowanie przez pociągnięcie
Kompletne niepodświetlane przyciski sterownicze SP22
SP22-BN-#
EAN:
Cena netto:
Cena brutto:
Oznaczenie łączników - pierwsza cyfra oznacza liczbę torów zwiernych, druga cyfra oznacza liczbę torów rozwiernych.
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy ciągły Iu=Ith | 10 A |
| Prąd znamionowy łączeniowy Ie w kat.AC-15 | 2,5 A (230 V) 1,6 A (400/500 V) |
| Prąd znamionowy łączeniowy Ie w kat.DC-13 | 4 A (24 V) 1 A (110 V) 0,25 A (220 V) |
| Zabezpieczenie zwarciowe torów łącznika | 10 A (wkładka bezpiecznikowa szybka) 1 kA (spodziewany prąd zwarciowy dla Ue=500 V) |
| Trwałość mechaniczna | 0,3 mln (cykli przestawieniowych) |
| Trwałość łączeniowa | 0,2 mln (przy znamionowych napięciach i prądach łączeniowych) 1,0 mln (cykli łączeniowych) - do 80 VA (łączenie elektromagnesów prądu przemiennego) - do 10 W (łączenie elektromagnesów prądu stałego) |
| Częstość łączeń | do 360 h-1 |
| Temperatura otoczenia | -40 ... +70°C (pracy) -40 ... +70°C (przechowywania) |
| Odporność na wibrację (wg IEC 60068-2-6) | 2...13, 2...100 Hz (częstotliwość) ± 1 mm (amplituda) ± 0,7 g (przyspieszenie) |
| Odporność na udary (wg IEC 60068-2-27) | 15 g (przyspieszenie szczytowe) 11 ms (czas trwania impulsu) |
| Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30) | 55°C (temperatura otoczenia) 95% (wilgotność względna) |
| Odporność na mgłę solną cykliczną (wg IEC 60068-2-52) | ostrość próby 1 |
| Stopień ochrony (Publ. IEC529) napędów przycisków po zamontowaniu w otworze pulpitu | IP65 |
| Przekrój przewodów przyłączeniowych | 2× 1...2,5 mm² (jednodrutowych) 2× 0,75...1,5 mm² (linek) |
| Położenie pracy | dowolne |
| Oznaczenie zacisków | PN-EN 50013 |
| Zgodność z normą | PN-EN 60947-5-1 IEC 60947-5-1 IEC 60947-1 PN-EN 60947-5-5 |
| Minimalna droga otwarcia skutecznego | 6,3 mm |
| Maksymalna droga z uwzględnieniem drogi końcowej | 11 mm |
| Minimalna siła potrzebna do osiągnięcia położenia otwarcia skutecznego | 28 N |
