SK80 D Łączniki krzywkowe do zabudowy
Łączniki krzywkowe do zabudowy SK80 D
SK#-#\D##
EAN:
Cena netto:
Cena brutto:
Na specjalne życzenie klienta istnieje możliwość wykonania łączników innych niż w "Tabeli nr wykonania" programów łączeń, które będą pozbawione blokady mechanicznej.
Zaleca się aby szyna TS35, na którą będzie instalowany łącznik była zamocowana na wspornikach (nie bezpośrednio do podłoża).

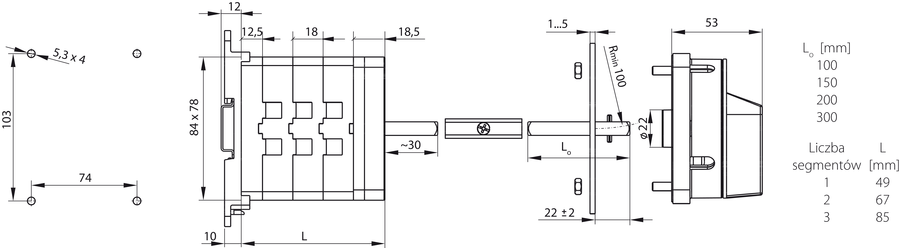

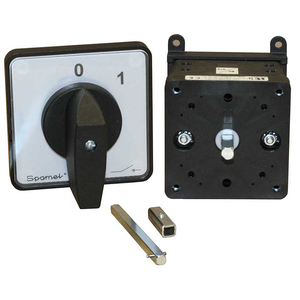

Łączniki SK100 (do zabudowy) montowane są na szynę z pokrętłem na drzwiach szafy są wykonywane w przypadku gdy program łączeń realizował będzie funkcję rozłącznika 0-I o kącie obrotu pokrętła 90° np. SK100/2.423-D100ZC.
Rozłączniki 0-I do zabudowy np. w szafie rozdzielni o kącie obrotu pokrętła 90° wyposażone są dodatkowo w blokadę mechaniczną zabezpieczającą przed otwarciem drzwi w sytuacji gdy manipulator (pokrętło) wskazuje stan załączenia.
Rozłączniki 0-I do zabudowy np. w szafie rozdzielni o kącie obrotu pokrętła 90° wyposażone są dodatkowo w blokadę mechaniczną zabezpieczającą przed otwarciem drzwi w sytuacji gdy manipulator (pokrętło) wskazuje stan załączenia.
| Napięcie znamionowe izolacji Ue | 690 V |
| Napięcie znamionowe udarowe wytrzymywalne Uimp | 6 kV |
| Prąd znamionowy ciągły Iu | 80 A |
| Prąd znamionowy łączeniowy Ic | 80 A |
| Prąd cieplny umowny w powietrzu Ith | 80 A |
| Prąd cieplny umowny w obudowie Ithe | 80 A |
| Częstotliwość | 50/60 Hz |
| Prąd znamieniowy łączeniowy Ie w kat. AC-21A, AC-22A | 80 A |
| Znamionowa moc łączeniowa Pe w kat. AC-23A | 17 kW (230 V) 30 kW (400 V) 36 kW (500 V) 48 kW (690 V) |
| Znamionowa moc łączeniowa Pe w kat. AC-3 | 16 kW (230 V) 22 kW (400 V) 26 kW (500 V) 36 kW (690 V) |
| Kąt załączania | 45°-90° |
| Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) | 1,5 kA |
| Prąd znamionowy załączalny zwarciowy Icm | 1,6 kA |
| Przekrój przewodów przyłączeniowych | 16...35 mm² (sztywnych) 16...25 mm² (giętkich) |
| Mocowanie łącznika do pulpitu | □68 |
| Śruby w zaciskach | M6 |
| Moment dokręcania przewodów (dociskających) | 4,4 Nm |
| Trwałość mechaniczna | 3,0 mln (cykli przestawieniowych) |
| Temperatura otoczenia | -40 ... +70°C (pracy) -40 ... +70°C (przechowywania) |
| Stopień ochrony: PN-EN 60529 względem pulpitu | IP65 |
| Stopień ochrony obudowy OB | IP65 |
| Stopień ochrony części stykowej | IP20 - zaciski zabezpieczone są przed obcymi ciałami stałymi o średnicy ≥12,5mm (wg PN-EN 60529) |
| Stopień zanieczyszczenia EN 60947-1 | 3 |
| Klasa ochronności w obudowie OB | II |
| Odporność na wibrację (wg IEC 60068-2-6) | 2...100 Hz (częstotliwość) 13,2 Hz (częstotliwość przejścia) ± 1 mm (amplituda przemieszczenia) ± 0,7 g (amplituda przyspieszenia) |
| Odporność na udary (wg IEC 60068-2-27) | 15 g (przyspieszenie szczytowe) 11 ms (czas trwania impulsu) |
| Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30) | 55°C (temperatura otoczenia) 95% (wilgotność względna) |
| Odporność na mgłę solną cykliczną (wg IEC 60068-2-52) | ostrość próby 1 |
| 2.423 | Rozłącznik 0-1 (3 - biegunowy) |
| 2.4226 | Rozłącznik 0-1 (4 - biegunowy) |
| 3.4315 | Rozłącznik 1-0-2 (3 - biegunowy) |
