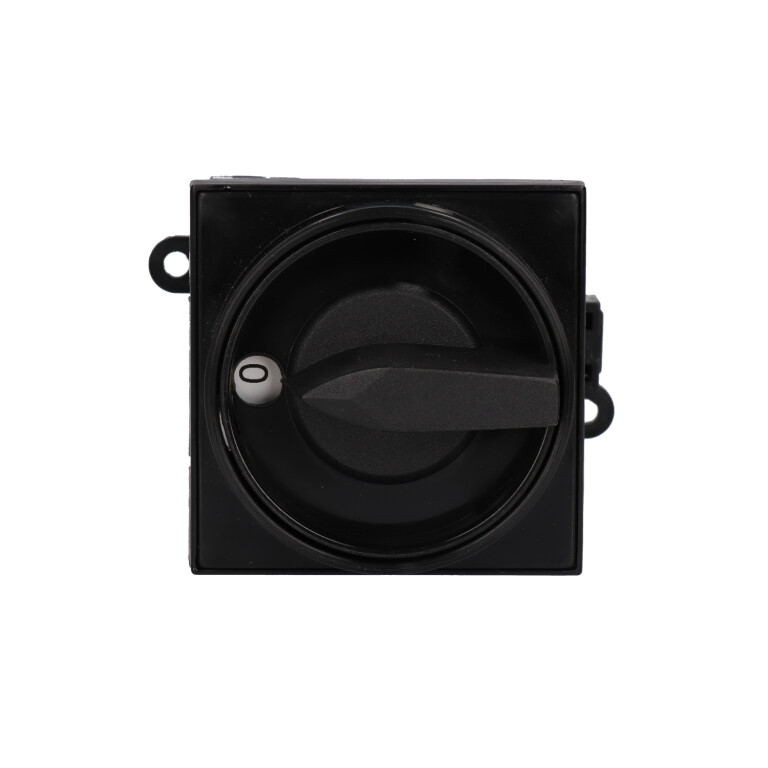

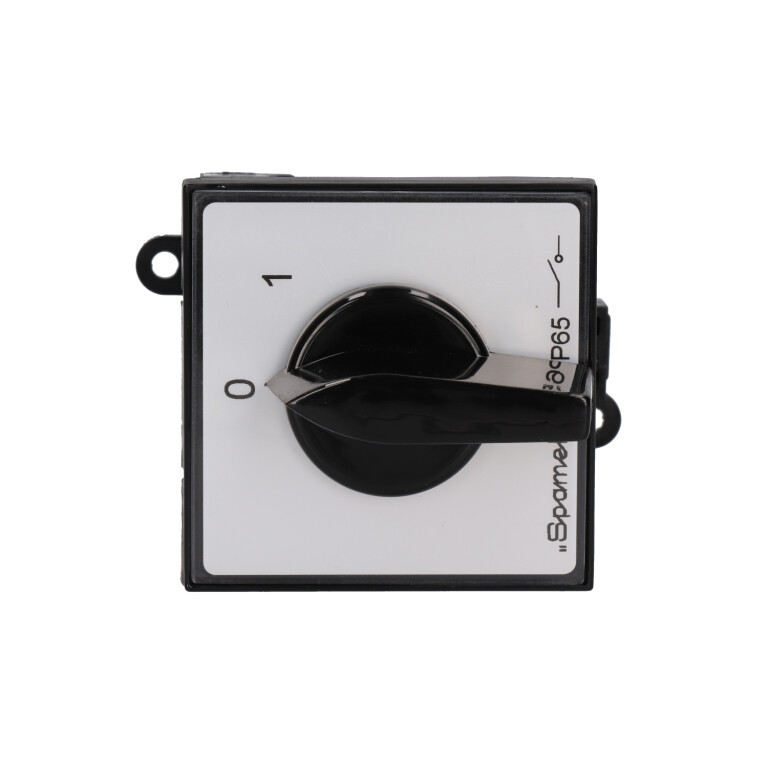

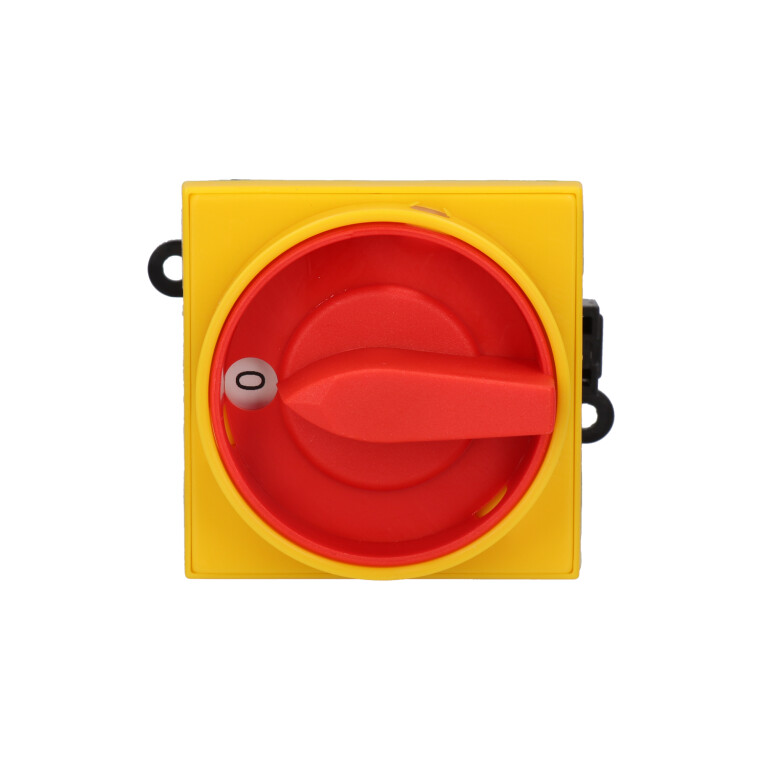

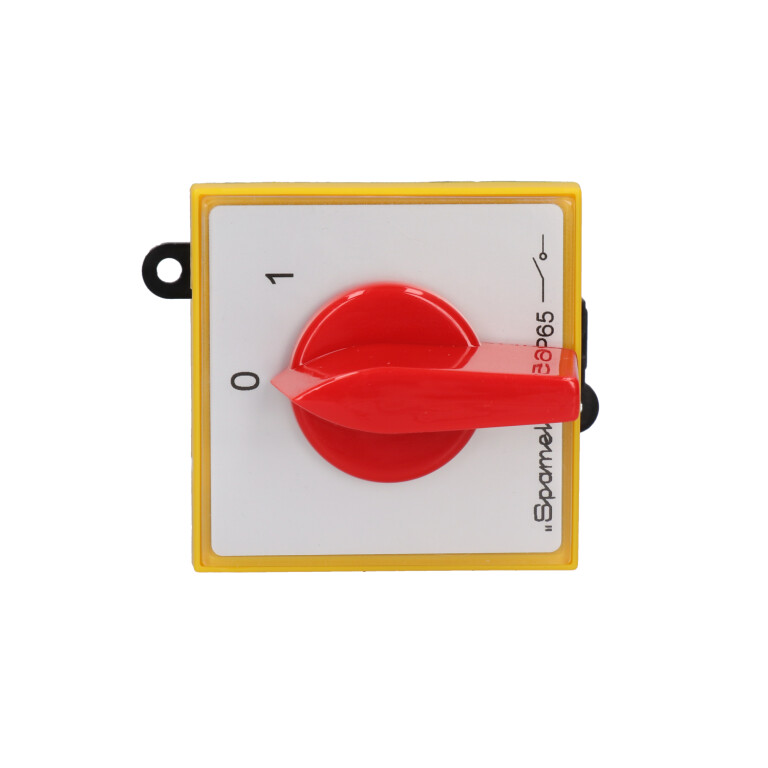

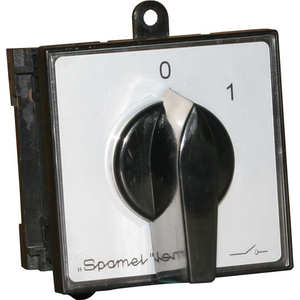

SK32 BS Łącznik krzywkowy mocowany do bazo-szyny
Łączniki krzywkowe mocowane do bazo-szyny SK25/32/40 BS
SK#-#\#
EAN:
Cena netto:
Cena brutto:
| Napięcie znamionowe izolacji Ue | 690 V |
| Napięcie znamionowe udarowe wytrzymywalne Uimp | 4 kV |
| Prąd znamionowy ciągły Iu=Ith | 40 A |
| Prąd znamieniowy łączeniowy Ie w kat. AC-21A, AC-22A | 32 A (230/400/500/690 V) |
| Znamionowa moc łączeniowa Pe w kat. AC-23A | 7,5 kW (230 V) 13 kW (400 V) 16 kW (500 V) 22 kW (690 V) |
| Znamionowa moc łączeniowa Pe w kat. AC-3 | 6 kW (230 V) 10 kW (400 V) 12 kW (500 V) 17 kW (690 V) |
| Prąd znamionowy łączeniowy Ie w kat. DC-21A | 32 A (24 V) 16 A (110 V) 12 A (220 V) |
| Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) | 0,5 kA |
| Prąd znamionowy załączalny zwarciowy Icm | 0,7 kA |
| Prąd znamionowy zwarciowy umowny | 10 kA |
| Prąd znamionowy wkładka bezpiecznikowa gG | 35 A |
| Przekrój przewodów przyłączeniowych | 4...10 mm² |
| Moment dokręcania zacisków | 1,2 Nm |
| Mocowanie łącznika do pulpitu | □48 |
| Trwałość mechaniczna | 3,0 mln (cykli przestawieniowych) |
| Temperatura otoczenia | -40 ... +70°C (pracy) -40 ... +70°C (przechowywania) |
| Stopień ochrony: PN-EN 60529 względem pulpitu | IP65 |
| Stopień ochrony obudowy OB | IP65 |
| Odporność na wibrację (wg IEC 60068-2-6) | 2...13, 2...100 Hz (częstotliwość) ± 1 mm (amplituda przemieszczenia) ± 0,7 g (amplituda przyspieszenia) |
| Odporność na udary (wg IEC 60068-2-27) | 15 g (przyspieszenie szczytowe) 11 ms (czas trwania impulsu) |
| Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30) | 55°C (temperatura otoczenia) 95% (wilgotność względna) |
| Odporność na mgłę solną cykliczną (wg IEC 60068-2-52) | ostrość próby 1 |
| Liczba segmentów w łączniku | 1 ... 8 |
| 1.825 | Rozłącznik 0-1 (1 - biegunowy) |
| 1.828 | Rozłącznik 0-1 (2 - biegunowy) |
| 2.8211 | Rozłącznik 0-1 (3 - biegunowy) |
| 2.8210 | Rozłącznik 0-1 (4 - biegunowy) |
| 3.8220 | Rozłącznik 0-1 (5 - biegunowy) |
| 3.8210 | Rozłącznik 0-1 (6 - biegunowy) |
| 4.8240 | Rozłącznik 0-1 (7 - biegunowy) |
| 4.824 | Rozłącznik 0-1 (8 - biegunowy) |
| 5.8220 | Rozłącznik 0-1 (9 - biegunowy) |
| 5.822 | Rozłącznik 0-1 (10 - biegunowy) |
| 6.8210 | Rozłącznik 0-1 (11 - biegunowy) |
| 6.821 | Rozłącznik 0-1 (12 - biegunowy) |
| 7.8220 | Rozłącznik 0-1 (13 - biegunowy) |
| 7.822 | Rozłącznik 0-1 (14 - biegunowy) |
| 8.8270 | Rozłącznik 0-1 (15 - biegunowy) |
| 8.827 | Rozłącznik 0-1 (16- biegunowy) |
| 9.8210 | Rozłącznik 0-1 (17 - biegunowy) |
| 9.821 | Rozłącznik 0-1 (18 - biegunowy) |
| 10.8210 | Rozłącznik 0-1 (19 - biegunowy) |
| 10.821 | Rozłącznik 0-1 (20 - biegunowy) |
| 3.8368 | Przełącznik zmiany kierunku obrotów L-0-P |
| 3.83139 | Przełącznik dwubiegowy dwa oddzielne uzwojenia |
| 4.8390 | Przełącznik Dahlander'a dwubiegowy |
| 7.8538 | Przełącznik Dahlander'a dwubiegowy ze zmianą kierunku obrotów |
| 4.831 | Przełącznik rozruchowy trójfazowy 0-Y-∆ |
| 5.8538 | Przełącznik rozruchowy trójfazowy ze zmianą kierunku obrotów |
| 6.4470 | Przełącznik Dahlander'a trójbiegowy pojedyncze uzwojenie dla niskich obrotów |
| 6.4480 | Przełącznik Dahlander'a trójbiegowy pojedyncze uzwojenie dla średnich obrotów |
| 6.4490 | Przełącznik Dahlander'a trójbiegowy pojedyncze uzwojenie dla wysokich obrotów |
| 4.883 | Przełącznik pomiaru napięcia |
| 2.4414 | Rozłącznik obrotowy 0-1 |
| 2.8445 | Łącznik obwodów 0-1-2-3 |
| 1.834 | Rozłącznik 1-0-2 (1 - biegunowy) |
| 2.8338 | Rozłącznik 1-0-2 (2 - biegunowy) |
| 3.8380 | Rozłącznik 1-0-2 (3 - biegunowy) |
| 4.8396 | Rozłącznik 1-0-2 (4 - biegunowy) |
| 5.8380 | Rozłącznik 1-0-2 (5 - biegunowy) |
| 6.8380 | Rozłącznik 1-0-2 (6 - biegunowy) |
| 7.8380 | Rozłącznik 1-0-2 (7 - biegunowy) |
| 8.8380 | Rozłącznik 1-0-2 (8 - biegunowy) |
| 9.8380 | Rozłącznik 1-0-2 (9 - biegunowy) |
| 10.8380 | Rozłącznik 1-0-2 (10 - biegunowy) |
Wykonanie
Wymiary

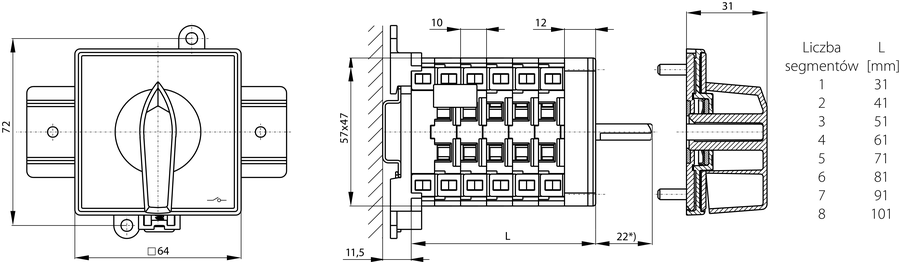

Mocowanie zatrzaskowo na szynie TS35

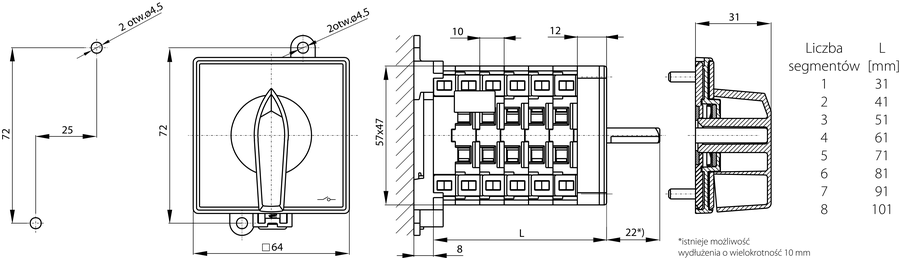

Mocowanie do bazy podpulpitowej
