SK20 OB11L Łącznik krzywkowy w obudowie z lampką

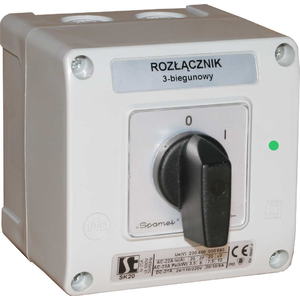

Łączniki krzywkowe w obudowie z lampką SK10/16/20 OB11 L
SK#-#\#
EAN:
Cena netto:
Cena brutto:
| Napięcie znamionowe izolacji Ue | 690 V |
| Napięcie znamionowe udarowe wytrzymywalne Uimp | 4 kV |
| Prąd znamionowy ciągły Iu=Ith | 25 A |
| Prąd znamieniowy łączeniowy Ie w kat. AC-21A, AC-22A | 20 A (230/400/500/690 V) |
| Znamionowa moc łączeniowa Pe w kat. AC-23A | 3,5 kW (230 V) 6 kW (400 V) 7,5 kW (500 V) 10 kW (690 V) |
| Znamionowa moc łączeniowa Pe w kat. AC-3 | 2,5 kW (230 V) 4 kW (400 V) 5 kW (500 V) 7,5 kW (690 V) |
| Prąd znamionowy łączeniowy Ie w kat. DC-21A | 20 A (24 V) 10 A (110 V) 8 A (220 V) |
| Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) | 0,25 kA |
| Prąd znamionowy załączalny zwarciowy Icm | 0,34 kA |
| Prąd znamionowy zwarciowy umowny | 10 kA |
| Prąd znamionowy wkładka bezpiecznikowa gG | 20 A |
| Przekrój przewodów przyłączeniowych | 1...4 mm² |
| Moment dokręcania zacisków | 0,5 Nm |
| Mocowanie łącznika do pulpitu | 31/□36 |
| Trwałość mechaniczna | 3,0 mln (cykli przestawieniowych) |
| Temperatura otoczenia | -40 ... +70°C (pracy) -40 ... +70°C (przechowywania) |
| Stopień ochrony: PN-EN 60529 względem pulpitu | IP65 |
| Stopień ochrony obudowy OB | IP65 |
| Odporność na wibrację (wg IEC 60068-2-6) | 2...13, 2...100 Hz (częstotliwość) ± 1 mm (amplituda przemieszczenia) ± 0,7 g (amplituda przyspieszenia) |
| Odporność na udary (wg IEC 60068-2-27) | 15 g (przyspieszenie szczytowe) 11 ms (czas trwania impulsu) |
| Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30) | 55°C (temperatura otoczenia) 95% (wilgotność względna) |
| Odporność na mgłę solną cykliczną (wg IEC 60068-2-52) | ostrość próby 1 |
| Liczba segmentów w łączniku | 1 ... 4 |
| 1.825 | Rozłącznik 0-1 (1 - biegunowy) |
| 1.828 | Rozłącznik 0-1 (2 - biegunowy) |

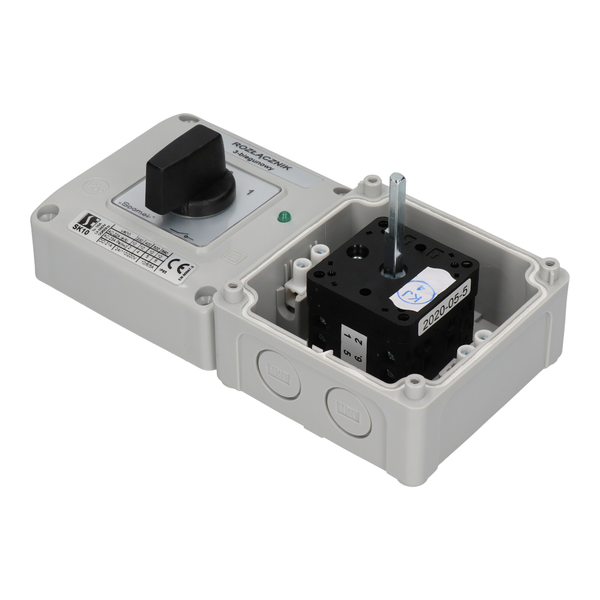

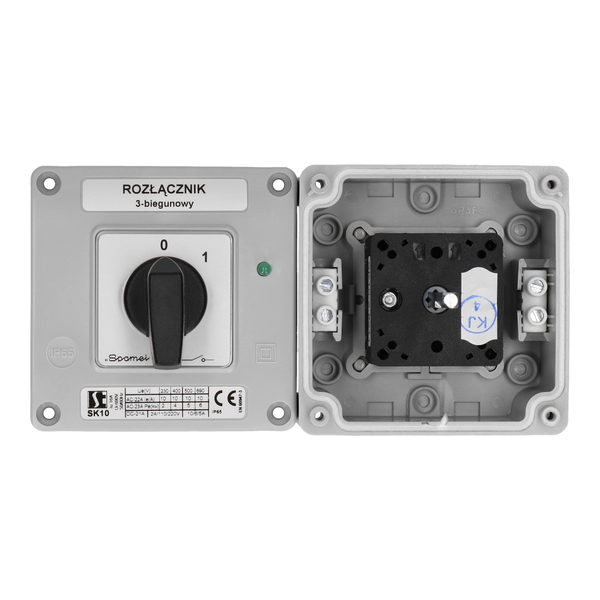

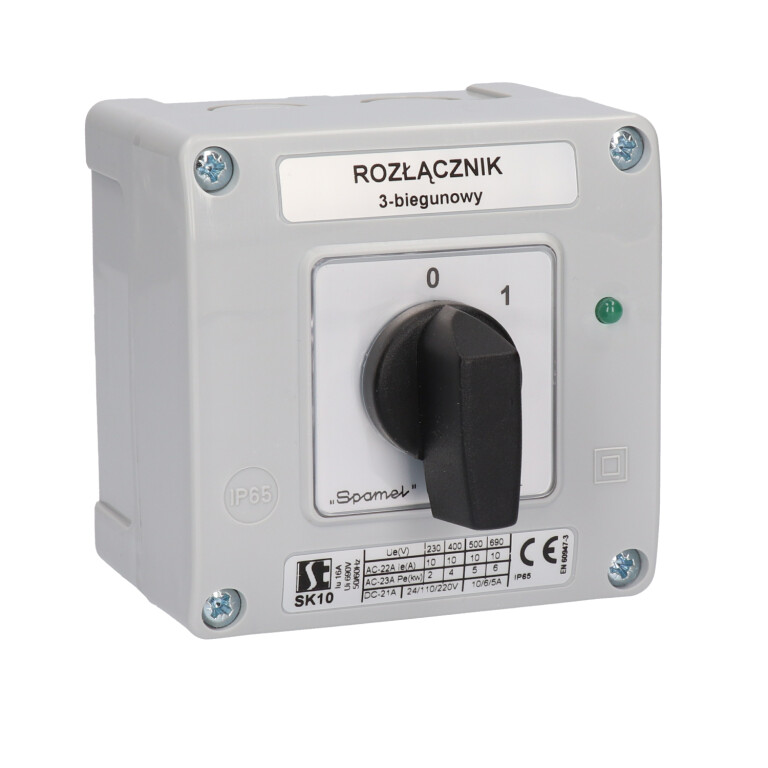

| 2.8211 | Rozłącznik 0-1 (3 - biegunowy) |
| 2.8210 | Rozłącznik 0-1 (4 - biegunowy) |
| 3.8220 | Rozłącznik 0-1 (5 - biegunowy) |
| 3.8210 | Rozłącznik 0-1 (6 - biegunowy) |
| 4.8240 | Rozłącznik 0-1 (7 - biegunowy) |
| 4.824 | Rozłącznik 0-1 (8 - biegunowy) |
