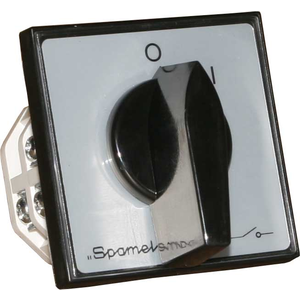

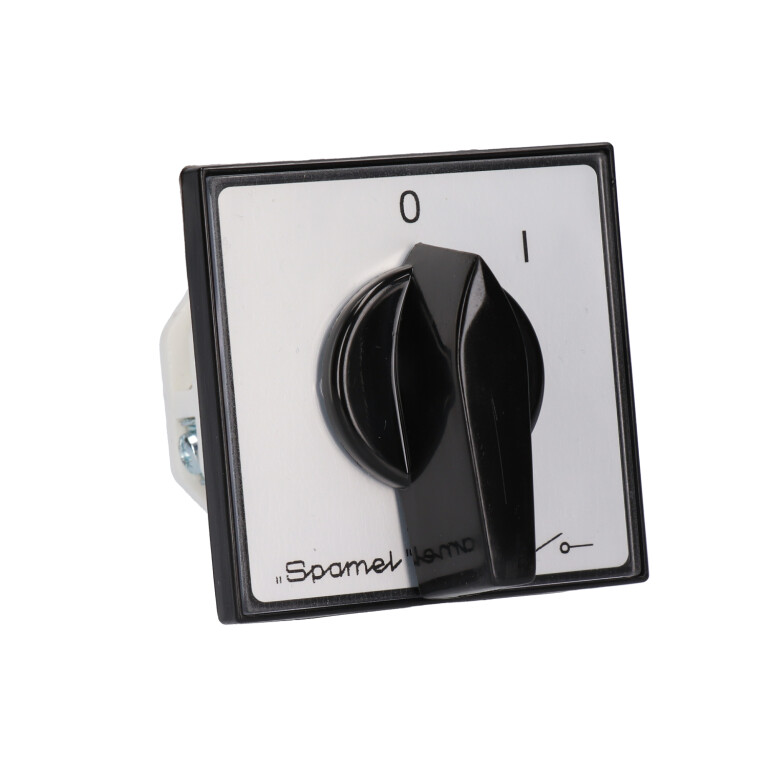

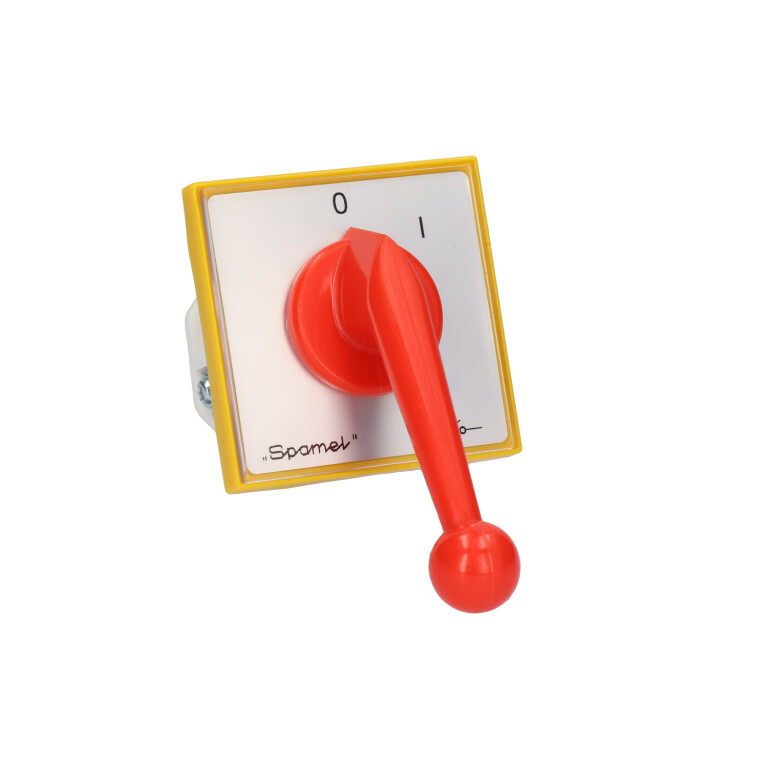

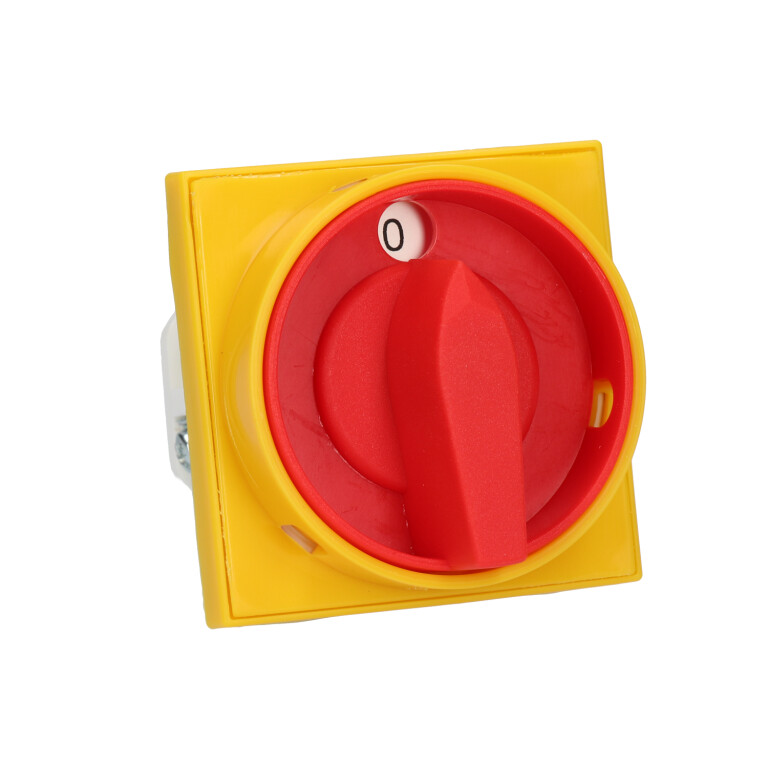

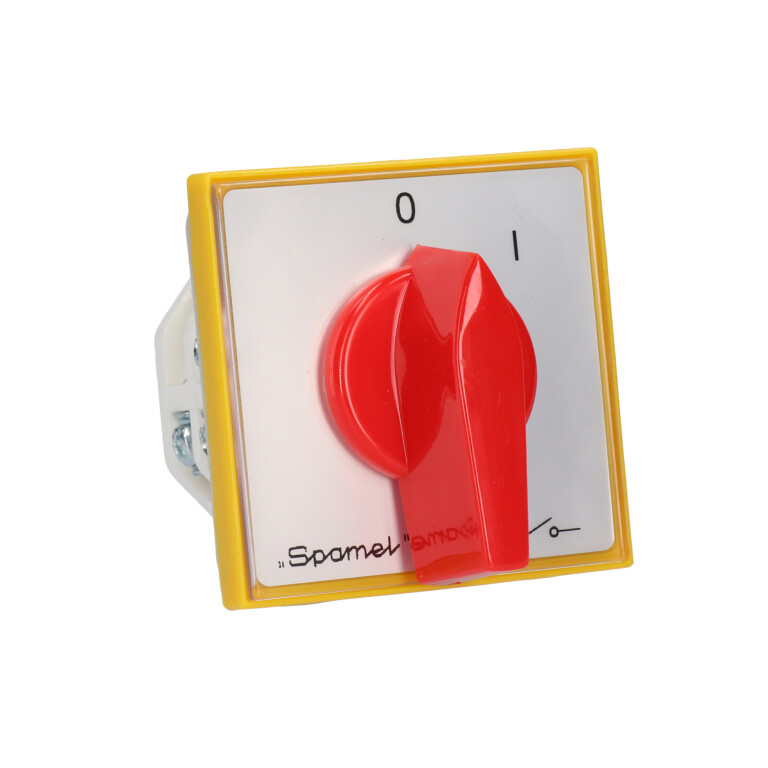

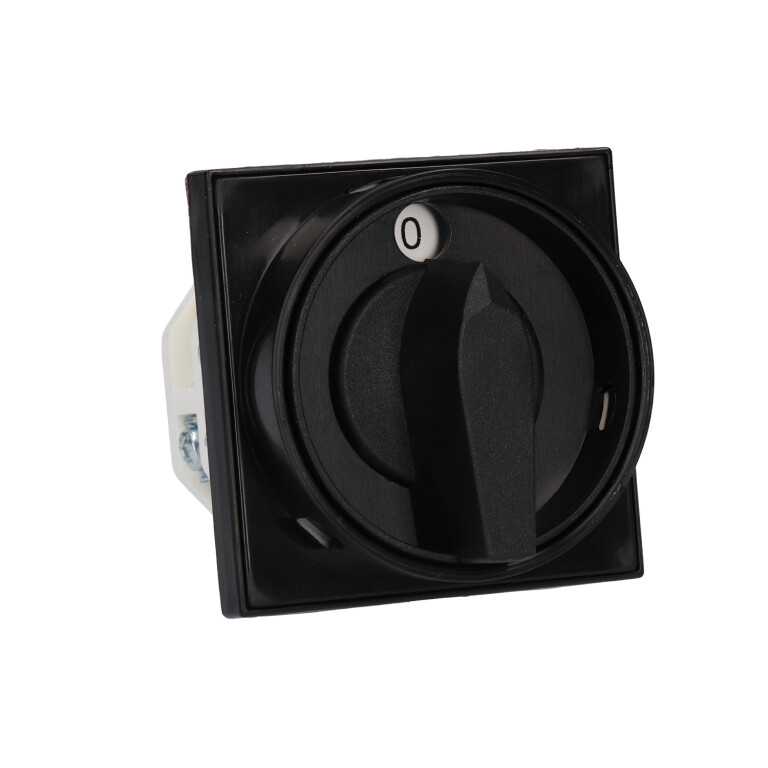

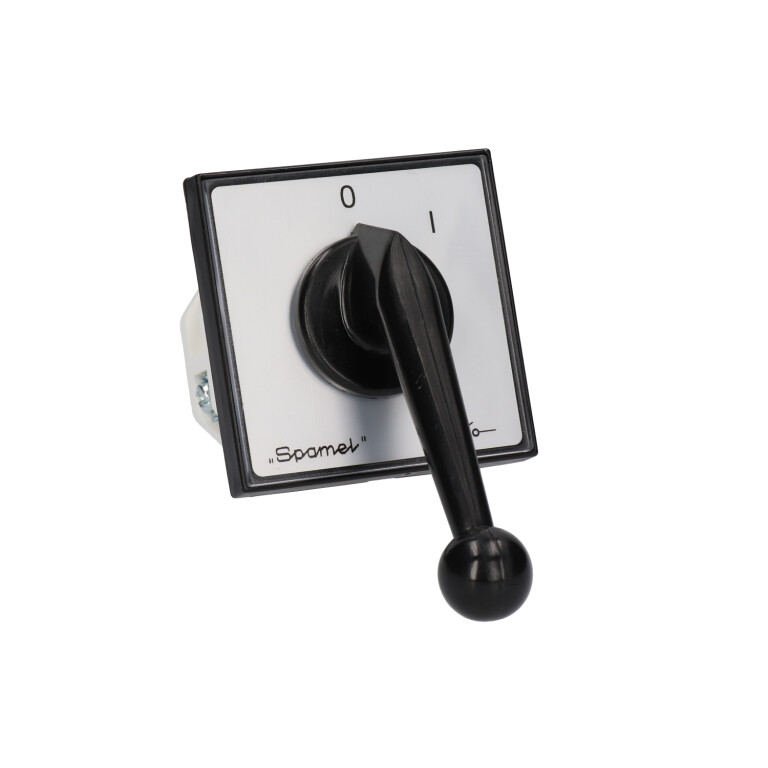

ŁK15 P Łącznik krzywkowy mocowany do pulpitu
Łączniki krzywkowe mocowane do pulpitu ŁK15 P
ŁK15-#\#
EAN:
Cena netto:
Cena brutto:
| Napięcie znamionowe izolacji Ui | 500 V |
| Napięcie znamionowe udarowe wytrzymywalne Uimp | 4 kV |
| Prąd znamionowy ciągły Iu=Ith | 16 A |
| Prąd znamionowy łączeniowy Ie w kat.AC-15 | 7 A (500 V) |
| Prąd znamionowy łączeniowy Ie w kat. AC-3 | 8,7 A (400 V) 8,7 A (500 V) |
| Prąd znamionowy łączeniowy Ie w kat. AC-4 | 7 A (400 V) 7 A (500 V) |
| Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) | 0,5 kA |
| Prąd znamionowy załączalny zwarciowy Icm | 2 kA |
| Moment dokręcania zacisków | 1,2 Nm |
| Trwałość mechaniczna | 3,0 mln (cykli przestawieniowych) |
| Temperatura otoczenia | -25 ... +70°C (pracy) -25 ... +70°C (przechowywania) |
| Przekrój przewodów przyłączeniowych | 1,5...4 mm² |
| Stopień ochrony: PN-EN 60529 względem pulpitu | IP41 IP65 |

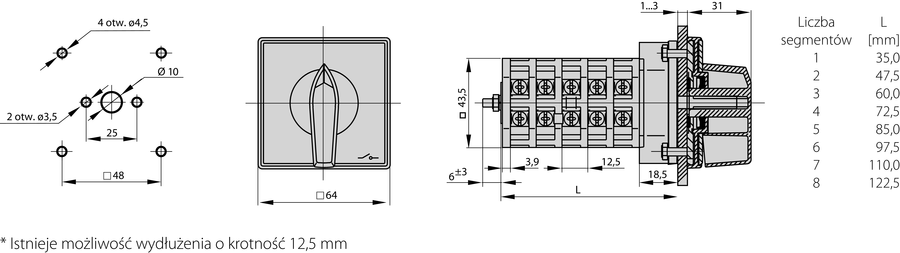

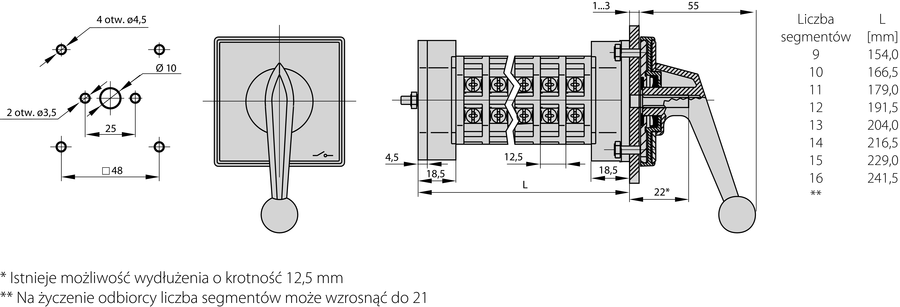

| Liczba segmentów w łączniku | 1 ... 16 |
| 1.825 | Rozłącznik 0-1 (1 - biegunowy) |
| 1.828 | Rozłącznik 0-1 (2 - biegunowy) |
| 2.8211 | Rozłącznik 0-1 (3 - biegunowy) |
| 2.8210 | Rozłącznik 0-1 (4 - biegunowy) |
| 3.8220 | Rozłącznik 0-1 (5 - biegunowy) |
| 3.8210 | Rozłącznik 0-1 (6 - biegunowy) |
| 4.8240 | Rozłącznik 0-1 (7 - biegunowy) |
| 4.824 | Rozłącznik 0-1 (8 - biegunowy) |
| 5.8220 | Rozłącznik 0-1 (9 - biegunowy) |
| 5.822 | Rozłącznik 0-1 (10 - biegunowy) |
| 6.8210 | Rozłącznik 0-1 (11 - biegunowy) |
| 6.821 | Rozłącznik 0-1 (12 - biegunowy) |
| 7.8220 | Rozłącznik 0-1 (13 - biegunowy) |
| 7.822 | Rozłącznik 0-1 (14 - biegunowy) |
| 8.8270 | Rozłącznik 0-1 (15 - biegunowy) |
| 8.827 | Rozłącznik 0-1 (16- biegunowy) |
| 3.8368 | Przełącznik zmiany kierunku obrotów L-0-P |
| 3.83139 | Przełącznik dwubiegowy dwa oddzielne uzwojenia |
| 4.8390 | Przełącznik Dahlander'a dwubiegowy |
| 7.8538 | Przełącznik Dahlander'a dwubiegowy ze zmianą kierunku obrotów |
| 4.831 | Przełącznik rozruchowy trójfazowy 0-Y-∆ |
| 5.8538 | Przełącznik rozruchowy trójfazowy ze zmianą kierunku obrotów |
| 4.883 | Przełącznik pomiaru napięcia |
| 2.4414 | Rozłącznik obrotowy 0-1 |
| 2.8445 | Łącznik obwodów 0-1-2-3 |
| 1.834 | Rozłącznik 1-0-2 (1 - biegunowy) |
| 2.8338 | Rozłącznik 1-0-2 (2 - biegunowy) |
| 3.8380 | Rozłącznik 1-0-2 (3 - biegunowy) |
| 4.8396 | Rozłącznik 1-0-2 (4 - biegunowy) |
| 5.8380 | Rozłącznik 1-0-2 (5 - biegunowy) |
| 6.8380 | Rozłącznik 1-0-2 (6 - biegunowy) |
| 7.8380 | Rozłącznik 1-0-2 (7 - biegunowy) |
| 8.8380 | Rozłącznik 1-0-2 (8 - biegunowy) |
| 9.8380 | Rozłącznik 1-0-2 (9 - biegunowy) |
| 10.8380 | Rozłącznik 1-0-2 (10 - biegunowy) |
