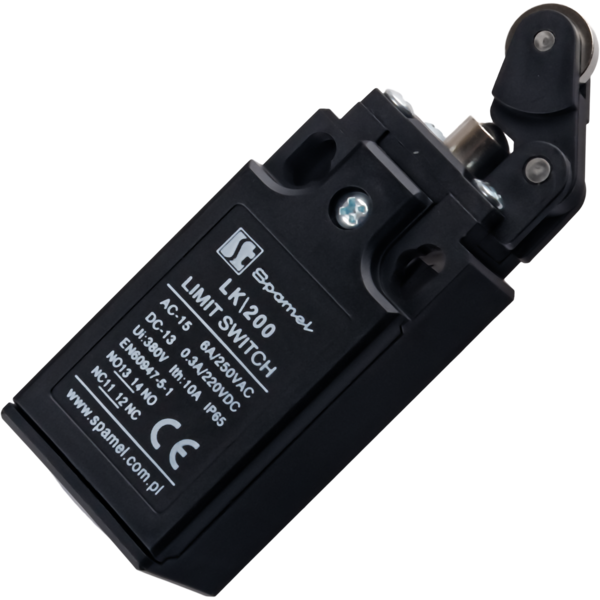

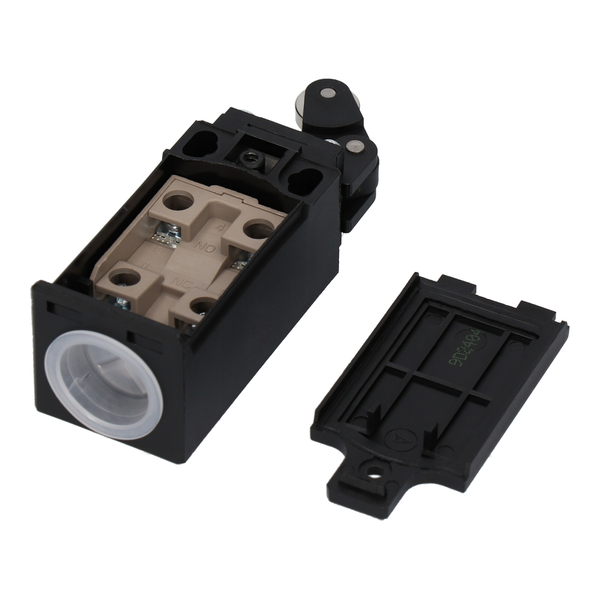

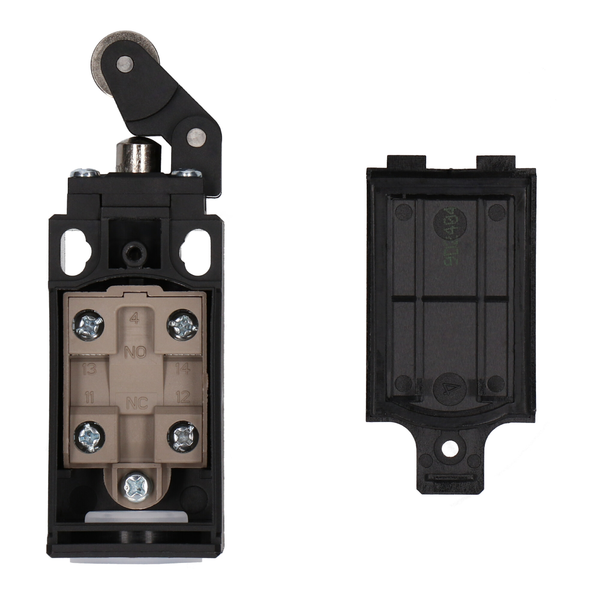

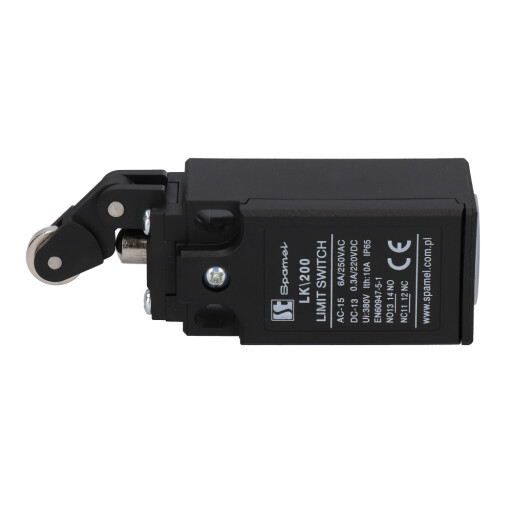

LK\200 Łącznik krańcowy (tworzywo) popychacz z rolką

LK\200 Łącznik krańcowy (tworzywo) popychacz z rolką

Łączniki krańcowe LK 200

LK\200

Ekonomiczne, plastikowe wykonanie
Rolka i sprężyna ze stali nierdzewnej
Duża amplituda wychylenia +/-95
Standardowa konfiguracja M20x1,5 do podłączenia przewodów
Temperatura otoczenia -10 ... +70°C (bez oszronienia)
Stopień ochrony IP65
Rezystancja izolacji 100 mΩ min. (poniżej 500 VDC)
Rezystancja zestyku 25mΩ max. (wartość początkowa)
Szybkość łączenia 0,5mm-50cm/s
Częstotliwość łączenia Mechaniczna: 120 łączeń/min Elektryczna: 30 łączeń/min
Odporność na udary Trwałość mechaniczna: 1000 m/s2 (ok. 100G)
Zakłócenie działania: 300 m/s2 (ok. 30G)
Odporność na wibracje 10-55Hz,1.5mm podw. Amplituda
Wilgotność <95% RH
Wytrzymałość Mechaniczna: pow. 10 000 000 łączeń
Elektryczna: pow. 500 000 łączeń
Wytrzymałość dielektryczna 1000VAC, 50/60 Hz przez 1 minutę między zaciskami o takiej samej polaryzacji
1500VAC, 50/60 Hz przez 1 minutę między metalowymi częściami pod napięciem i bez napięcia
1500VAC, 50/60 Hz przez 1 minutę między każdym zaciskiem a uziemieniem
Siła uruchomienia 700 g
Siła zwolnienia 200 g
Przesuw wstępny 1,8 mm
Położenie wyzwalania 2,0 mm
Przesuw górny 4,0 mm
Przesuw różnicowy 1,2 mm
Przesuw maksymalny 5,8 mm

Model 3D

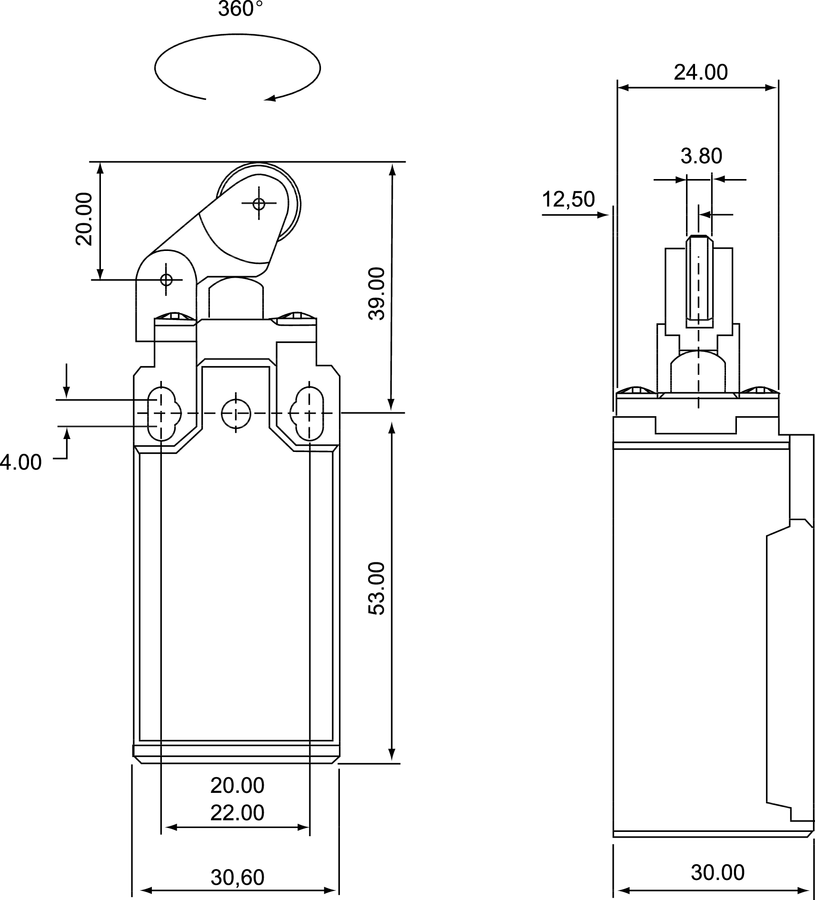

Wymiary

  • LK\200 Łącznik krańcowy (tworzywo) popychacz z rolką - Wymiary
