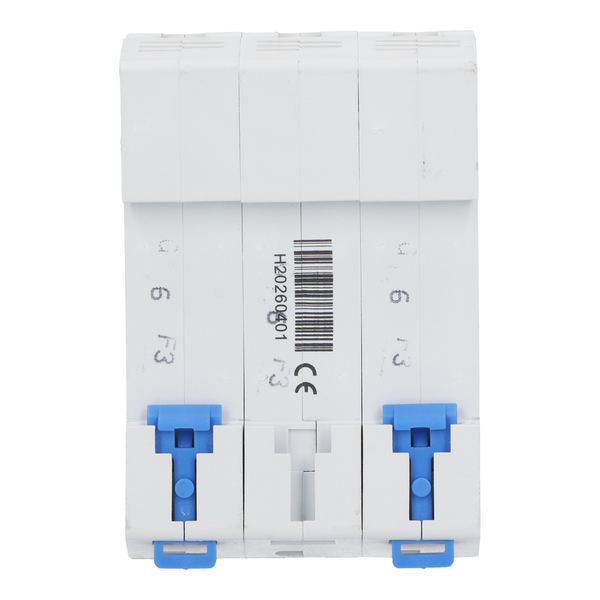

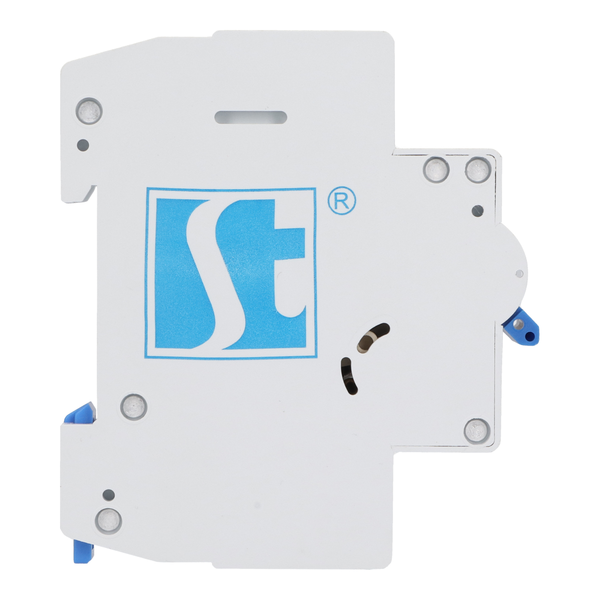

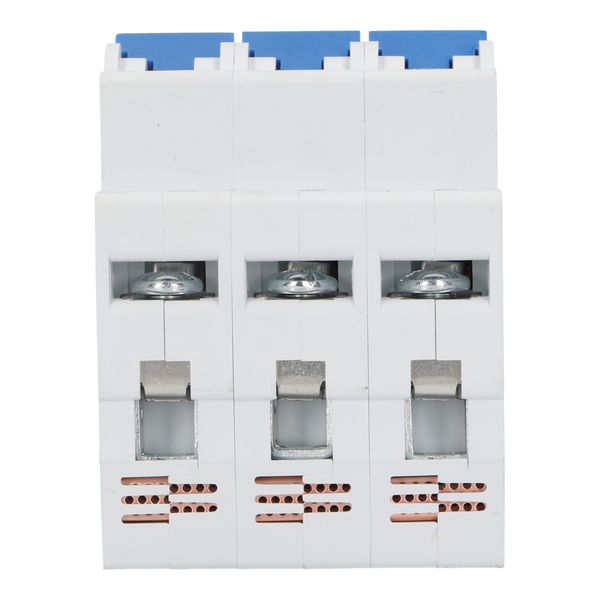

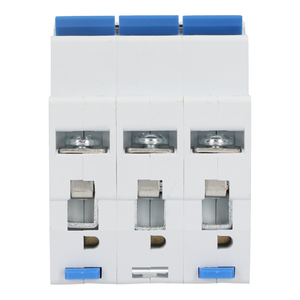

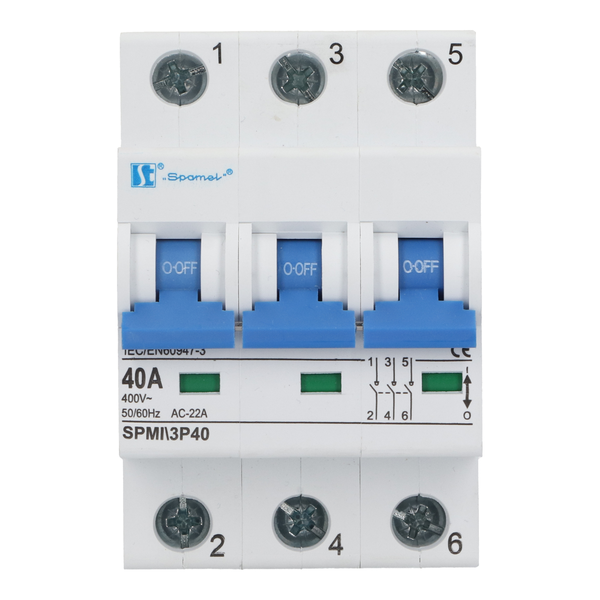

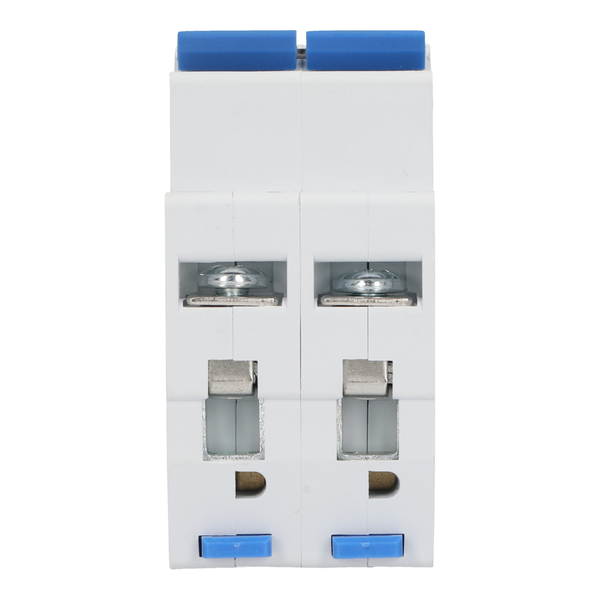

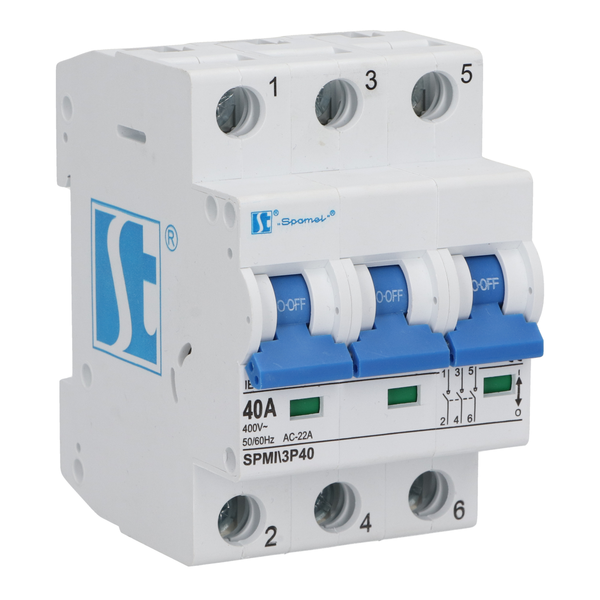

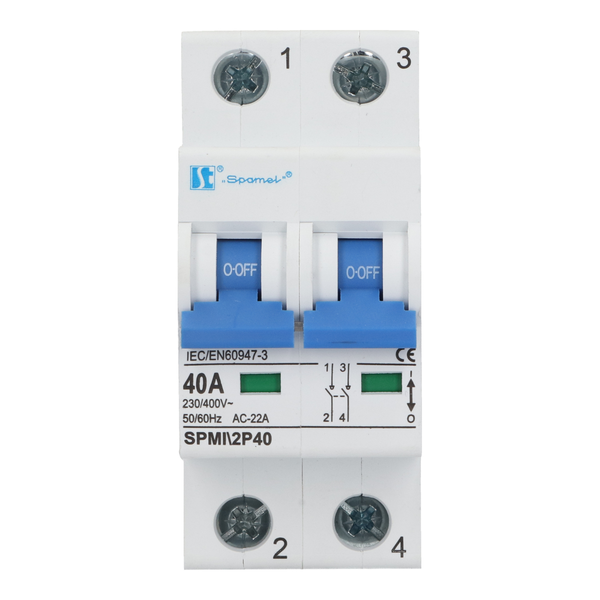

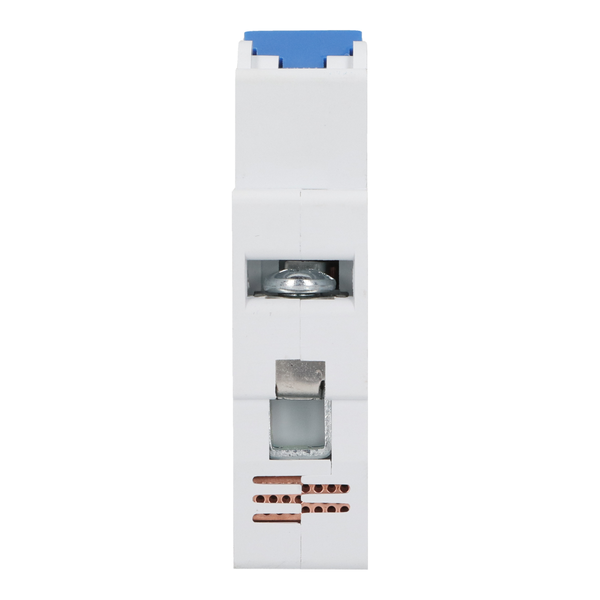

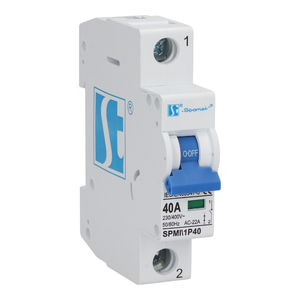

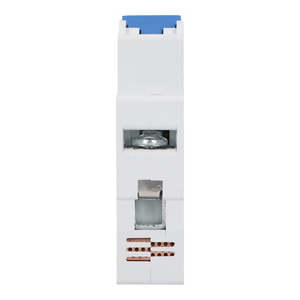

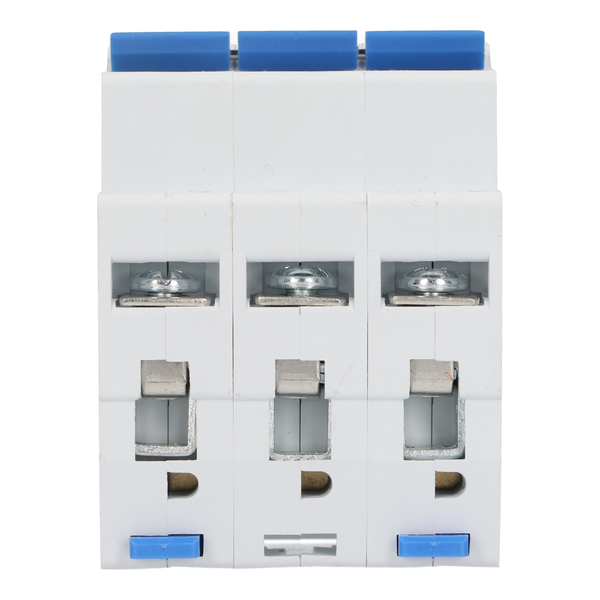

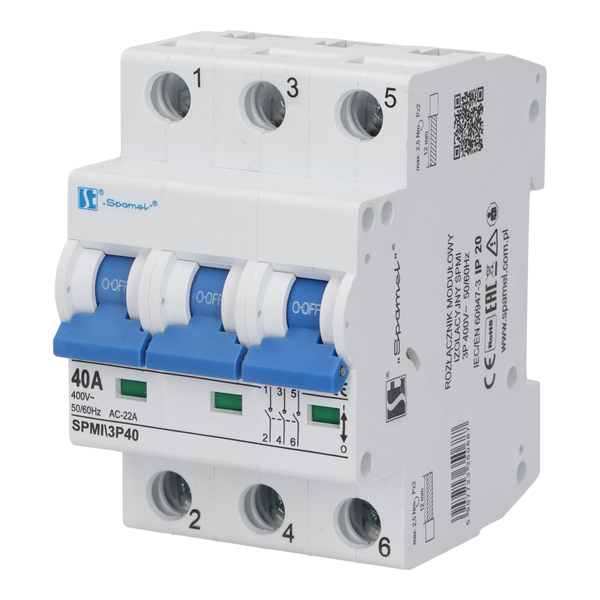

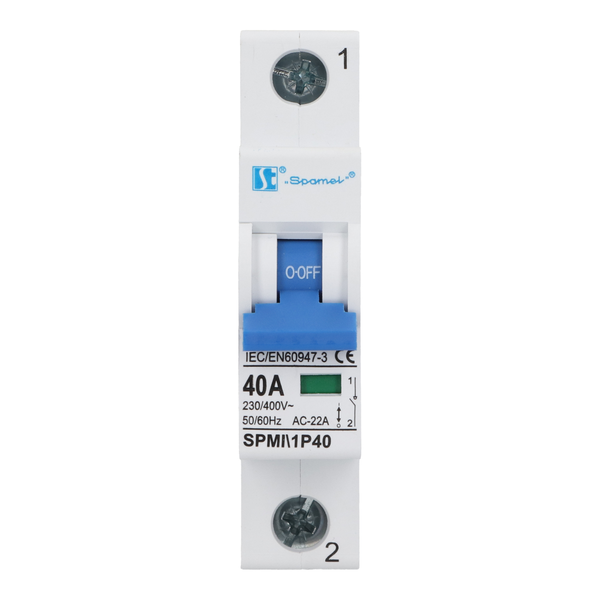

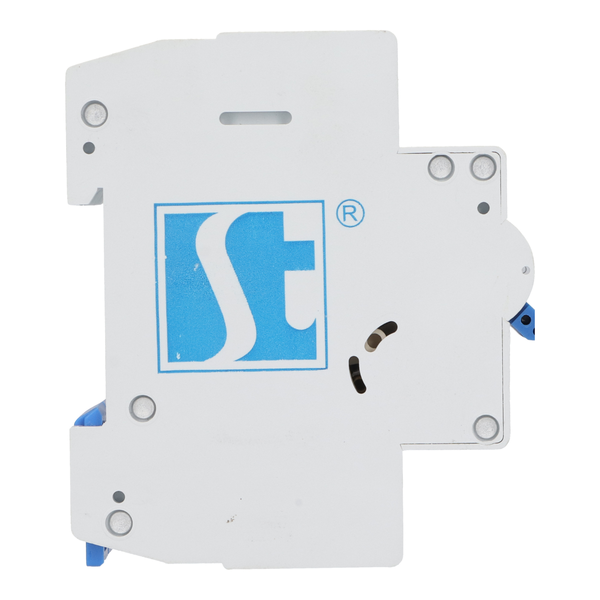

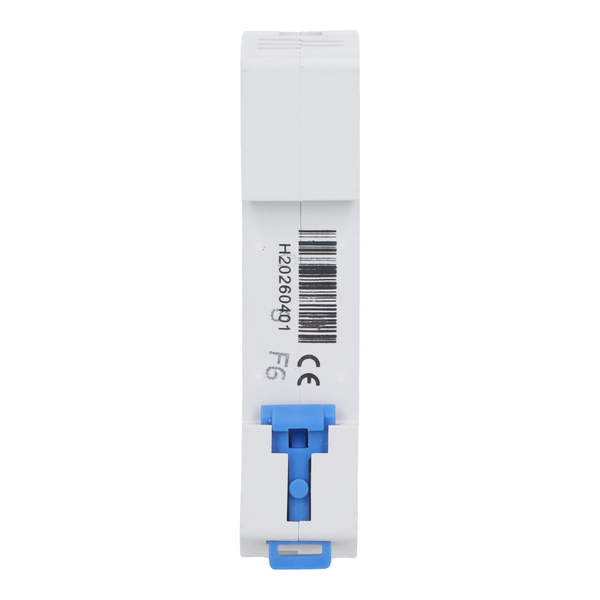

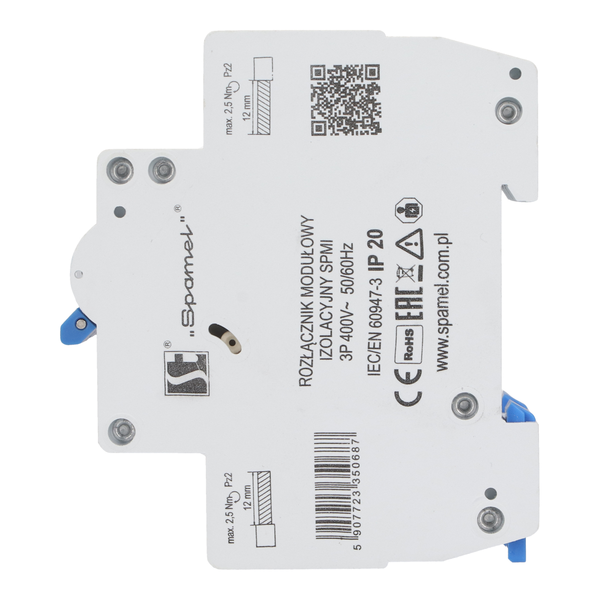

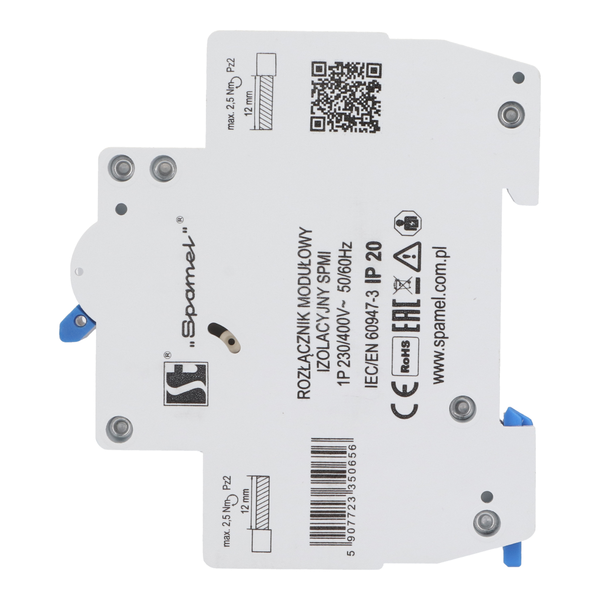

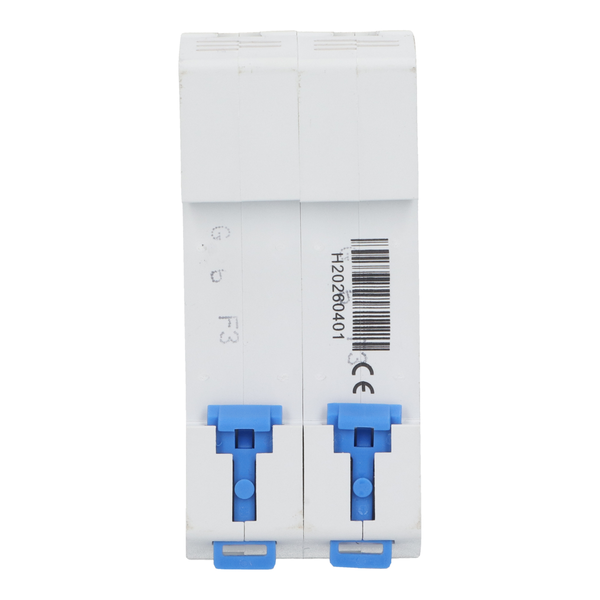

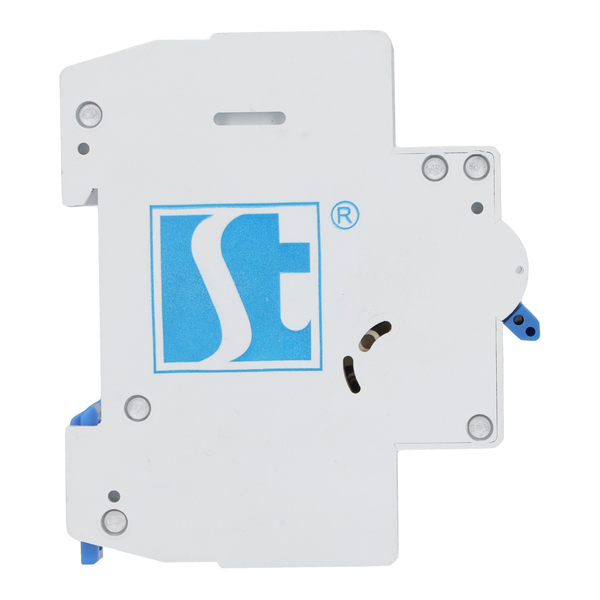

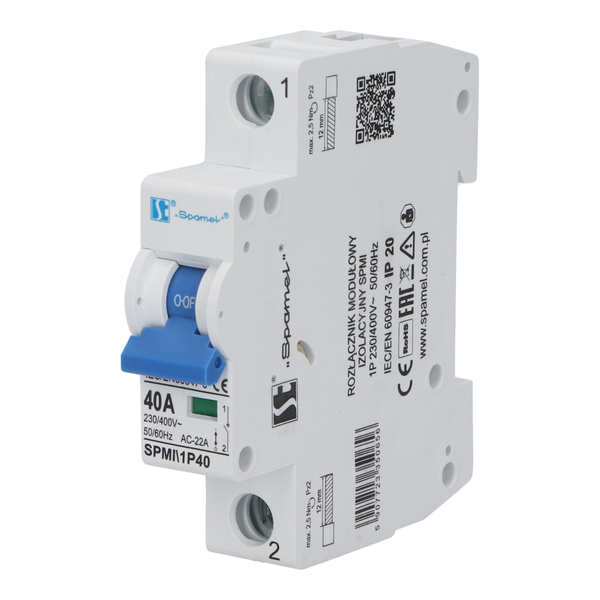

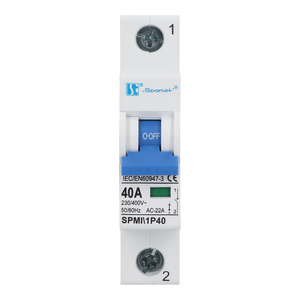

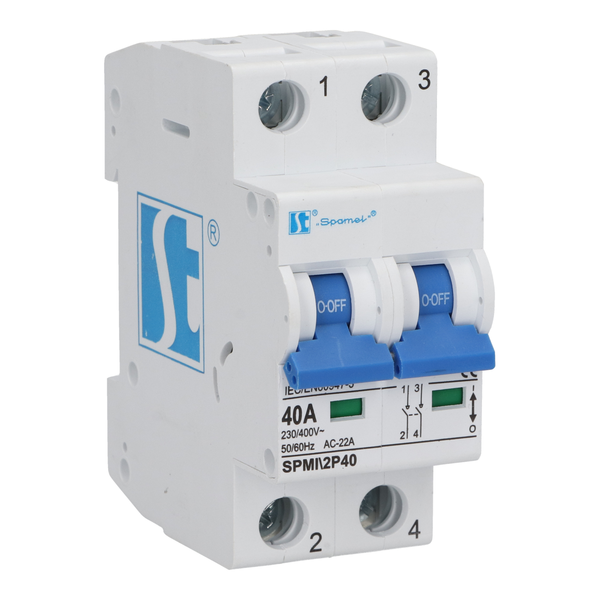

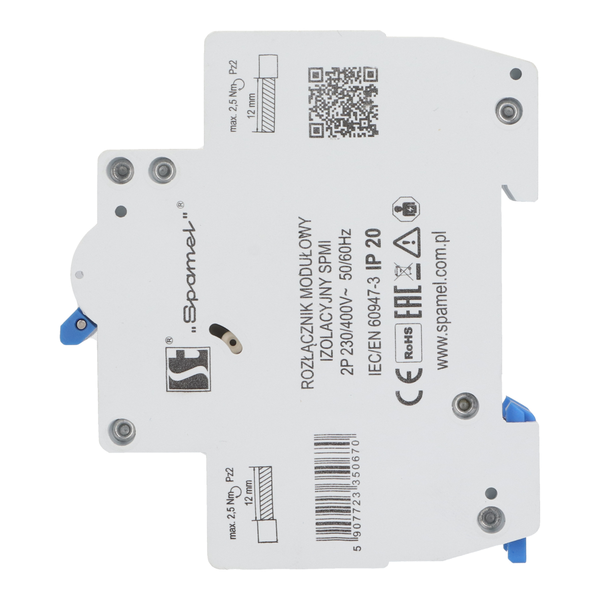

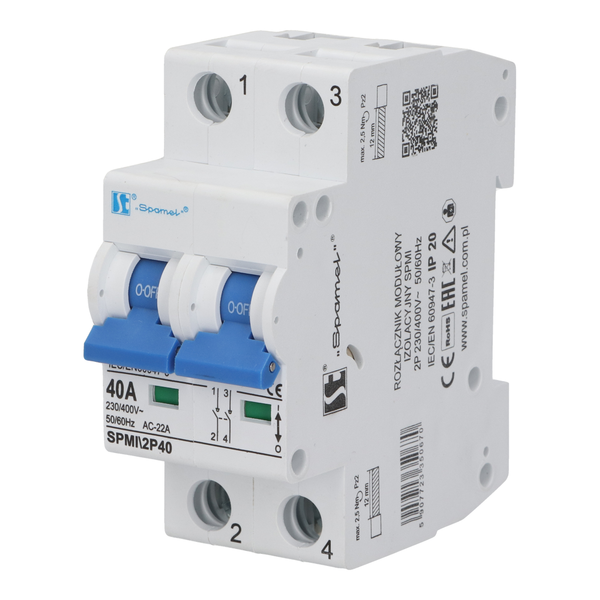

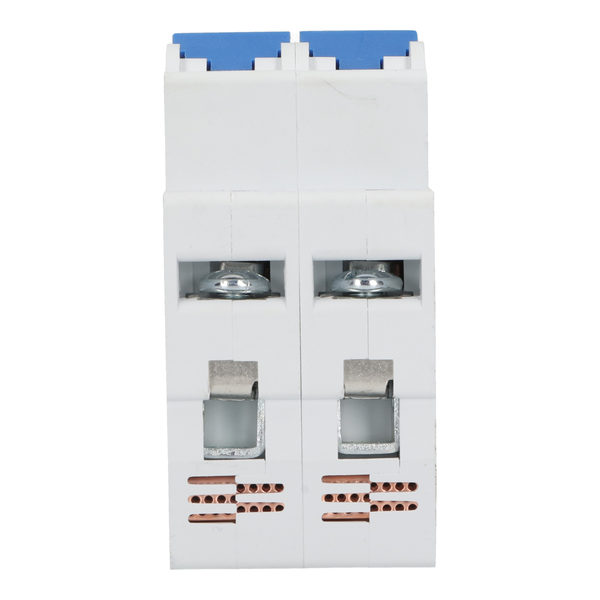

Modułowe rozłączniki izolacyjne SPMI 40 A
Modułowe rozłączniki izolacyjne SPMI
SPMI\##
EAN:
.png)
.png)
.png)
New
Modułowy rozłącznik izolacyjny SPMI to aparat elektryczny montowany na szynie DIN TH-35 (najczęściej jako wyłącznik główny), służący do ręcznego załączania i przerywania obwodu pod obciążeniem w celu konserwacji lub w przypadku awarii.
Rozłączanie obwodów 1-fazowych 230V (1P; 1P+N/2P) i 3-fazowych 400V (3P; 3P+N/4P):
Stosowanie w instalacjach jednofazowych i trójfazowych do jednoczesnego odcięcia wszystkich faz.
Główny wyłącznik w rozdzielnicy: Odcinanie napięcia w mieszkaniach, biurach i budynkach przemysłowych.
Zabezpieczenie serwisowe: Bezpieczne odłączanie maszyn i urządzeń na czas naprawy lub konserwacji.
Praca ręczna: Włączany/wyłączany manualnie, w przeciwieństwie do wyłączników nadprądowych nie działa automatycznie przy zwarciu.
Bezpieczenstwo: Izoluje obwód, chroniąc przed porażeniem podczas prac.
Wysoka obciążalność: Przystosowane do pracy przy dużych prądach znamionowych (np. 40 A, 63 A).
Rozłączniki te są niezbędna dla zapewnienia bezpieczeństwa obsługi w nowoczesnych instalacjach elektrycznych, zgodnie z wymogami przepisów.
Rozłączanie obwodów 1-fazowych 230V (1P; 1P+N/2P) i 3-fazowych 400V (3P; 3P+N/4P):
Stosowanie w instalacjach jednofazowych i trójfazowych do jednoczesnego odcięcia wszystkich faz.
Główny wyłącznik w rozdzielnicy: Odcinanie napięcia w mieszkaniach, biurach i budynkach przemysłowych.
Zabezpieczenie serwisowe: Bezpieczne odłączanie maszyn i urządzeń na czas naprawy lub konserwacji.
Praca ręczna: Włączany/wyłączany manualnie, w przeciwieństwie do wyłączników nadprądowych nie działa automatycznie przy zwarciu.
Bezpieczenstwo: Izoluje obwód, chroniąc przed porażeniem podczas prac.
Wysoka obciążalność: Przystosowane do pracy przy dużych prądach znamionowych (np. 40 A, 63 A).
Rozłączniki te są niezbędna dla zapewnienia bezpieczeństwa obsługi w nowoczesnych instalacjach elektrycznych, zgodnie z wymogami przepisów.
| Rated current In (A) | 40 A |
| Rated voltage | 230/400 V |
| Rated frequency | 50-60 Hz |
| Napięcie izolacji | 500 V |
| Number of poles | 1, 2, 3, 4 |
| Electrical endurance | 1500 cykli |
| Degree of protection | IP20 |
| Operating temperature | -25°C...+55°C |
| Tightening torque, terminals | 2,5 Nm |
| Wire gauge | 2,5-25 mm² |
| Mounting method | na szynie DIN TH-35 |
| Compliance with the standard | IEC/EN 60947-3 |
| Contact position indicator | O-OFF / I-ON |
| Kategoria użytkowania | AC-22 A |
| Short-time short-circuit withstand current Icw(1s) | 12 Ie |
| Prąd znamionowy załączalny zwarciowy Icn | 20 Ie, t=0,1 s |
| Stopień zanieczyszczeń | 2 |
| Wytrzymałość mechaniczna | 8500 cykli |
