SK63 P Nockenschalter, Steuerpultmontage
Nockenschalter, Steuerpultmontage SK63 P
SK#-#\#
EAN:
| Nennisolierspannung Ue | 690 V |
| Nennhaltestoßspannung Uimp | 6 kV |
| Dauer-Nennstrom Iu | 63 A |
| Nennschaltstrom Ic | 63 A |
| Konventioneller thermischer Strom in Luft Ith | 63 A |
| Konventioneller thermischer Strom im Gehäuse Ithe | 63 A |
| Frequenz | 50/60 Hz |
| Nennschaltstrom Ie in Kat. AC-21A, AC-22A | 63 A (230/400/500/690 V) |
| Nennschaltleistung Pe in Kat. AC-23A | 15 kW (230 V) 28 kW (400 V) 34 kW (500 V) 46 kW (690 V) |
| Nennschaltleistung Pe in Kat. AC-3 | 12 kW (230 V) 18 kW (400 V) 24 kW (500 V) 33 kW (690 V) |
| Einschaltwinkel | 30°-45°-90° |
| Kurzzeitiger Nennhaltestrom Icw(1s) | 1,2 kA |
| Nenn-Einschaltkurzschlussstrom Icm | 0,7 kA |
| Querschnitt der Anschlussleitungen | 6...16 mm² (starr) 6...16 mm² (flexibel) |

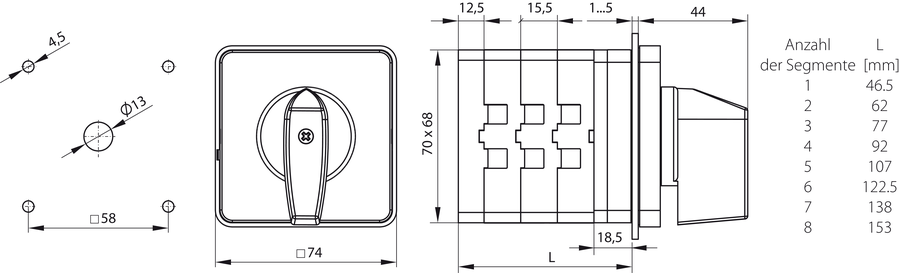

| Befestigung des Schalters an die Steuertafel | □58 |
| Klemmschrauben | M5 |
| Anzugsmoment der Leitungen (Anpressleitungen) | 2,0 Nm |
| Mechanische Festigkeit | 3,0 Mio. (Stellzyklen) |
| Umgebungstemperatur | -40 ... +70°C (Betrieb) -40 ... +70°C (Lagerung) |
| Schutzart: PN-EN 60529 bezüglich auf das Pult | IP65 |
| Schutzart des Gehäuses OB | IP65 |
| Schutzart für berührende Teile | IP20 - Klemmen geschützt gegen feste Fremdkörper mit Durchmesser ≥12,5mm (nach PN-EN 60529) |
| Verschmutzung EN 60947-1 | 3 |
| Schutzklasse in OB-Gehäuse | II |
| Vibrationsfestigkeit (gem. IEC 60068-2-6) | 2...100 Hz (Frequenz) 13,2 Hz (Übergangsfrequenz) ± 1 mm (Versetzungsamplitude) ± 0,7 g (Beschleunigungsamplitude) |
| Stoßfestigkeit (gem. IEC 60068-2-27) | 15 g (Spitzenbeschleunigung) 11 ms (Pulsdauer) |
| Beständigkeit gegen zyklische feuchte Wärme (IEC 60068-2-30) | 55°C (Umgebungstemperatur) 95% (relative Luftfeuchtigkeit) |
| Beständigkeit gegen zyklischen Salznebel (gem. IEC 60068-2-52) | Probeschärfe 1 |
| Anzahl der Segmente im Schalter | 1 ... 8 |
| 1.825 | Trennschalter 0-1 (1-polig) |
| 1.828 | Trennschalter 0-1 (2-polig) |
| 2.8211 | Trennschalter 0-1 (3-polig) |
| 2.8210 | Trennschalter 0-1 (4-polig) |
| 3.8220 | Trennschalter 0-1 (5-polig) |
| 3.8210 | Trennschalter 0-1 (6-polig) |
| 4.8240 | Trennschalter 0-1 (7-polig) |
| 4.824 | Trennschalter 0-1 (8-polig) |
| 5.8220 | Trennschalter 0-1 (9-polig) |
| 5.822 | Trennschalter 0-1 (10-polig) |
| 6.8210 | Trennschalter 0-1 (11-polig) |
| 6.821 | Trennschalter 0-1 (12-polig) |
| 7.8220 | Trennschalter 0-1 (13-polig) |
| 7.822 | Trennschalter 0-1 (14-polig) |
| 3.8368 | Umschalter der Drehrichtung L-0-P |
| 3.83139 | 2-stufiger Umschalter, 2 getrennte Wicklungen |
| 4.8390 | 2-stufiger Polumschalter (Dahlander) |
| 7.8538 | 2-stufiger Polumschalter (Dahlander) mit Drehrichtungsumschaltung |
| 4.831 | 3-phasiger Inbetriebnahmeumschalter 0-Y-∆ |
| 5.8538 | 3-phasiger Inbetriebnahmeumschalter mit Drehrichtungsumschaltung |
| 6.4470 | 3-stufiger Polumschalter (Dahlander), einfache Wicklung für niedrige Drehzahl |
| 6.4480 | 3-stufiger Polumschalter (Dahlander), einfache Wicklung für mäßige Drehzahl |
| 6.4490 | 3-stufiger Polumschalter (Dahlander), einfache Wicklung für hohe Drehzahl |
| 4.883 | Spannungsmessumschalter |
| 2.4414 | Drehtrennschalter 0-1 |
| 2.8445 | Stromkreisschalter 0-1-2-3 |
| 1.834 | Trennschalter 1-0-2 (1-polig) |
| 2.8338 | Trennschalter 1-0-2 (2-polig) |
| 3.8380 | Trennschalter 1-0-2 (3-polig) |
| 4.8396 | Trennschalter 1-0-2 (4-polig) |
| 5.8380 | Trennschalter 1-0-2 (5-polig) |
| 6.8380 | Trennschalter 1-0-2 (6-polig) |
| 7.8380 | Trennschalter 1-0-2 (7-polig) |
