SK40 OB13L Nockenschalter im Leuchtgehäuse

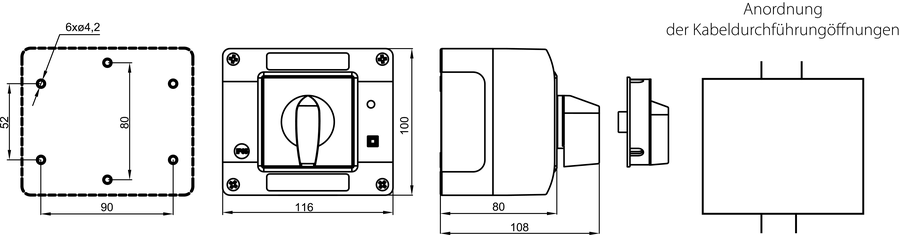

Nockenschalter im Leuchtgehäuse SK25/32/40 OB13 L
SK#-#\#
EAN:
| Nennisolierspannung Ue | 690 V |
| Nennhaltestoßspannung Uimp | 4 kV |
| Dauer-Nennstrom Iu=Ith | 50 A |
| Nennschaltstrom Ie in Kat. AC-21A, AC-22A | 40 A (230/400/500/690 V) |
| Nennschaltleistung Pe in Kat. AC-23A | 9 kW (230 V) 15 kW (400 V) 18,5 kW (500 V) 26 kW (690 V) |
| Nennschaltleistung Pe in Kat. AC-3 | 7,5 kW (230 V) 12 kW (400 V) 15 kW (500 V) 21 kW (690 V) |
| Nennschaltstrom Ie in Kat. DC-21A | 40 A (24 V) 20 A (110 V) 15 A (220 V) |
| Kurzzeitiger Nennhaltestrom Icw(1s) | 0,5 kA |
| Nenn-Einschaltkurzschlussstrom Icm | 0,7 kA |
| Konventioneller Nenn-Kurzschlussstrom | 10 kA |
| Nennstrom, Sicherungseinsatz gG | 50 A |
| Querschnitt der Anschlussleitungen | 4...10 mm² |
| Anzugsmoment der Klemmen | 1,2 Nm |
| Befestigung des Schalters an die Steuertafel | □48 |
| Mechanische Festigkeit | 3,0 Mio. (Stellzyklen) |
| Umgebungstemperatur | -40 ... +70°C (Betrieb) -40 ... +70°C (Lagerung) |
| Schutzart: PN-EN 60529 bezüglich auf das Pult | IP65 |
| Schutzart des Gehäuses OB | IP65 |
| Vibrationsfestigkeit (gem. IEC 60068-2-6) | 2...13, 2...100 Hz (Frequenz) ± 1 mm (Versetzungsamplitude) ± 0,7 g (Beschleunigungsamplitude) |
| Stoßfestigkeit (gem. IEC 60068-2-27) | 15 g (Spitzenbeschleunigung) 11 ms (Pulsdauer) |
| Beständigkeit gegen zyklische feuchte Wärme (IEC 60068-2-30) | 55°C (Umgebungstemperatur) 95% (relative Luftfeuchtigkeit) |
| Beständigkeit gegen zyklischen Salznebel (gem. IEC 60068-2-52) | Probeschärfe 1 |
| Anzahl der Segmente im Schalter | 1 ... 4 |
| 1.825 | Trennschalter 0-1 (1-polig) |
| 1.828 | Trennschalter 0-1 (2-polig) |
| 2.8211 | Trennschalter 0-1 (3-polig) |
| 2.8210 | Trennschalter 0-1 (4-polig) |
| 3.8220 | Trennschalter 0-1 (5-polig) |
| 3.8210 | Trennschalter 0-1 (6-polig) |
| 4.8240 | Trennschalter 0-1 (7-polig) |
| 4.824 | Trennschalter 0-1 (8-polig) |
