SK100 OB17 Nockenschalter im Gehäuse
Nockenschalter im Gehäuse SK100 OB17
SK#-#\#
EAN:
| Nennisolierspannung Ue | 690 V |
| Nennhaltestoßspannung Uimp | 6 kV |
| Dauer-Nennstrom Iu | 100 A |
| Nennschaltstrom Ic | 100 A |
| Konventioneller thermischer Strom in Luft Ith | 100 A |
| Konventioneller thermischer Strom im Gehäuse Ithe | 100 A |
| Frequenz | 50/60 Hz |
| Nennschaltstrom Ie in Kat. AC-21A, AC-22A | 100 A (230/400/500/690 V) |
| Nennschaltleistung Pe in Kat. AC-23A | 18 kW (230 V) 31 kW (400 V) 38 kW (500 V) 50 kW (690 V) |
| Nennschaltleistung Pe in Kat. AC-3 | 18 kW (230 V) 25 kW (400 V) 30 kW (500 V) 38 kW (690 V) |
| Einschaltwinkel | 45°-90° |
| Kurzzeitiger Nennhaltestrom Icw(1s) | 1,7 kA |
| Nenn-Einschaltkurzschlussstrom Icm | 2,5 kA |
| Querschnitt der Anschlussleitungen | 16 mm² (starr) 16 mm² (flexibel) |
| Befestigung des Schalters an die Steuertafel | □68 |
| Klemmschrauben | M6 |
| Anzugsmoment der Leitungen (Anpressleitungen) | 4,4 Nm |
| Mechanische Festigkeit | 3,0 Mio. (Stellzyklen) |
| Umgebungstemperatur | -40 ... +70°C (Betrieb) -40 ... +70°C (Lagerung) |
| Schutzart: PN-EN 60529 bezüglich auf das Pult | IP65 |
| Schutzart des Gehäuses OB | IP65 |
| Schutzart für berührende Teile | IP20 - Klemmen geschützt gegen feste Fremdkörper mit Durchmesser ≥12,5mm (nach PN-EN 60529) |
| Verschmutzung EN 60947-1 | 3 |
| Schutzklasse in OB-Gehäuse | II |
| Vibrationsfestigkeit (gem. IEC 60068-2-6) | 2...100 Hz (Frequenz) 13,2 Hz (Übergangsfrequenz) ± 1 mm (Versetzungsamplitude) ± 0,7 g (Beschleunigungsamplitude) |
| Stoßfestigkeit (gem. IEC 60068-2-27) | 15 g (Spitzenbeschleunigung) 11 ms (Pulsdauer) |
| Beständigkeit gegen zyklische feuchte Wärme (IEC 60068-2-30) | 55°C (Umgebungstemperatur) 95% (relative Luftfeuchtigkeit) |
| Beständigkeit gegen zyklischen Salznebel (gem. IEC 60068-2-52) | Probeschärfe 1 |
| Anzahl der Segmente im Schalter | 1 ... 2 |
| 1.825 | Trennschalter 0-1 (1-polig) |
| 1.828 | Trennschalter 0-1 (2-polig) |
| 2.8211 | Trennschalter 0-1 (3-polig) |
| 2.8210 | Trennschalter 0-1 (4-polig) |
| 2.4414 | Drehtrennschalter 0-1 |
| 2.8445 | Stromkreisschalter 0-1-2-3 |
| 1.834 | Trennschalter 1-0-2 (1-polig) |
| 2.8338 | Trennschalter 1-0-2 (2-polig) |

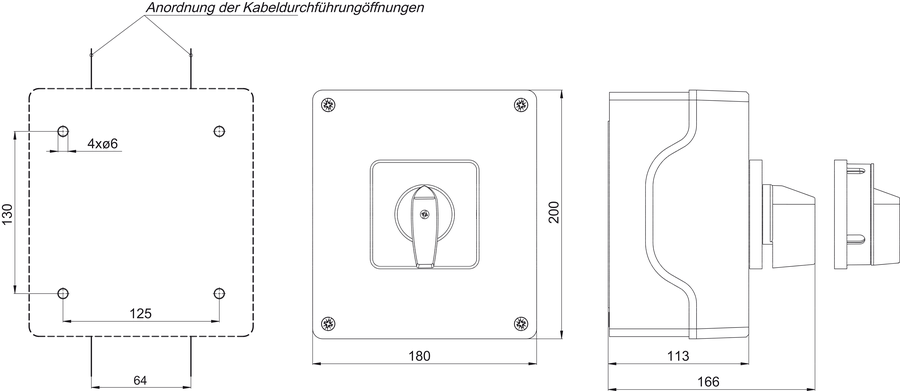

Ausführung
-
OB17
-
OB17C
-
OB17Z
-
OB17ZC
