ŁK32RG S08 Haupttrennschalter, Schienenmontage
Haupttrennschalter, Schienenmontage ŁK16/25/32 RG S
ŁK#RG\#
EAN:
In der Standardausführung wird der Schalter mit der Ausführungsnummer 2.421 eingesetzt.
Technische Daten (Dauerbetrieb)
| Nennisolierspannung Ui | 690 V |
| Nennhaltestoßspannung Uimp | 6 kV |
| Dauer-Nennstrom Iu=Ith | 33 A |
| Nennschaltleistung Pe in Kat. AC-3 | 9 kW (230 V) 15 kW (400 V) 15 kW (690V) |
| Nennschaltleistung Pe in Kat. AC-4 | 6 kW (230 V) 10 kW (400 V) 7,5 kW (690 V) |
| Nennschaltstrom Ie in Kat. AC-3 | 32 A (230 V) 28 A (400 V) 16 A (690 V) |
| Nennschaltstrom Ie in Kat. AC-4 | 20 A (230 V) 20 A (400 V) - 8 A (690 V) |
| Kurzzeitiger Nennhaltestrom Icw(1s) | 1 kA |
| Nenn-Einschaltkurzschlussstrom Icm | 1,4 kA |
| Konventioneller Nenn-Kurzschlussstrom | 12 kA |
| Nennstrom, Sicherungseinsatz gG | 33 A |
| Umgebungstemperatur | -40 ... +70°C (Betrieb) -40 ... +70°C (Lagerung) |
| Querschnitt der Anschlussleitungen | 4...6 mm² |
| Schutzart: PN-EN 60529 bezüglich auf das Pult | IP65 |
| Vibrationsfestigkeit (gem. IEC 60068-2-6) | 2...13, 2...100 Hz (Frequenz) ± 1 mm (Versetzungsamplitude) ± 0,7 g (Beschleunigungsamplitude) |
| Stoßfestigkeit (gem. IEC 60068-2-27) | 15 g (Spitzenbeschleunigung) 11 ms (Pulsdauer) |
| Beständigkeit gegen zyklische feuchte Wärme (IEC 60068-2-30) | 55°C (Umgebungstemperatur) 95% (relative Luftfeuchtigkeit) |
| Beständigkeit gegen zyklischen Salznebel (gem. IEC 60068-2-52) | Probeschärfe 1 |
3D-Modell

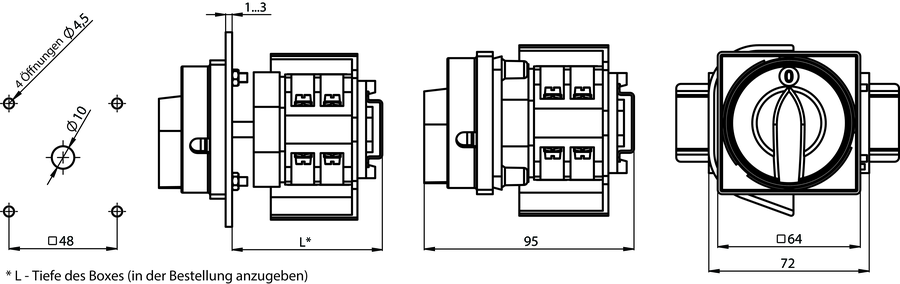

Maße
An der Schiene TS35 befestigt
