ŁK25R A/A30 Nockenschalter mit Adapter

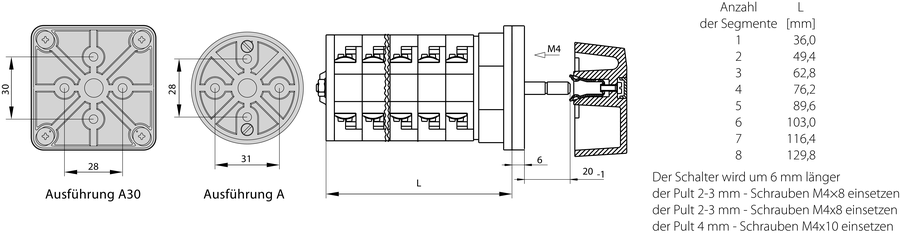

Nockenschalter mit Adapter ŁK 16R/25R/32R A/A30
ŁK#R-#\#
EAN:
Schalterfamilie A und A30 haben keine Beschriftungsschilder, nur Drehtaster. Diese Sonderanlagen sind.
| Nennisolierspannung Ui | 690 V |
| Nennhaltestoßspannung Uimp | 6 kV |
| Dauer-Nennstrom Iu=Ith | 25 A |
| Nennschaltleistung Pe in Kat. AC-3 | 7 kW (230 V) 13 kW (400 V) 10 kW (690 V) |
| Nennschaltleistung Pe in Kat. AC-4 | 6 kW (230 V) 8 kW (400 V) 7 kW (690 V) |
| Nennschaltstrom Ie in Kat. AC-3 | 25 A (230 V) 25 A (400 V) 14 A (690 V) |
| Nennschaltstrom Ie in Kat. AC-4 | 20 A (230 V) 16 A (400 V) 8 A (690 V) |
| Nennschaltstrom Ie in Kat. DC-21 | 12 A (110 V) 3 A (220 V) |
| Kurzzeitiger Nennhaltestrom Icw(1s) | 1 kA |
| Nenn-Einschaltkurzschlussstrom Icm | 1,4 kA |
| Konventioneller Nenn-Kurzschlussstrom | 13 kA |
| Nennstrom, Sicherungseinsatz gG | 25 A |
| Anzugsmoment der Klemmen | 1,2 Nm |
| Mechanische Festigkeit | 3,0 Mio. (Stellzyklen) |
| Umgebungstemperatur | -40 ... +70°C (Betrieb) -40 ... +70°C (Lagerung) |
| Querschnitt der Anschlussleitungen | 2,5...6 mm² |
| Schutzart: PN-EN 60529 bezüglich auf das Pult | IP65 |
| Vibrationsfestigkeit (gem. IEC 60068-2-6) | 2...13, 2...100 Hz (Frequenz) ± 1 mm (Versetzungsamplitude) ± 0,7 g (Beschleunigungsamplitude) |
| Stoßfestigkeit (gem. IEC 60068-2-27) | 15 g (Spitzenbeschleunigung) 11 ms (Pulsdauer) |
| Beständigkeit gegen zyklische feuchte Wärme (IEC 60068-2-30) | 55°C (Umgebungstemperatur) 95% (relative Luftfeuchtigkeit) |
| Beständigkeit gegen zyklischen Salznebel (gem. IEC 60068-2-52) | Probeschärfe 1 |
| Anzahl der Segmente im Schalter | 1 ... 8 |
| Sonderausführung |
