ŁK16R OB1/OBP1 Nockenschalter im Gehäuse
Nockenschalter im Gehäuse ŁK 16R OB1/OBP1
ŁK#R-#\#
EAN:
| Nennisolierspannung Ui | 690 V |
| Nennhaltestoßspannung Uimp | 6 kV |
| Dauer-Nennstrom Iu=Ith | 16 A |
| Nennschaltleistung Pe in Kat. AC-3 | 5 kW (230 V) 8 kW (400 V) |
| Nennschaltleistung Pe in Kat. AC-4 | 5 kW (230 V) 7 kW (400 V) |
| Nennschaltstrom Ie in Kat. AC-3 | 16 A (230 V) 16 A (400 V) |
| Nennschaltstrom Ie in Kat. AC-4 | 16 A (230 V) 13 A (400 V) |
| Nennschaltstrom Ie in Kat. DC-21 | 10 A (110 V) 3 A (220 V) |
| Kurzzeitiger Nennhaltestrom Icw(1s) | 0,9 kA |
| Nenn-Einschaltkurzschlussstrom Icm | 1,3 kA |
| Konventioneller Nenn-Kurzschlussstrom | 13 kA |
| Nennstrom, Sicherungseinsatz gG | 16 A |
| Anzugsmoment der Klemmen | 1,2 Nm |
| Mechanische Festigkeit | 3,0 Mio. (Stellzyklen) |
| Umgebungstemperatur | -40 ... +70°C (Betrieb) -40 ... +70°C (Lagerung) |
| Querschnitt der Anschlussleitungen | 1,5...4 mm² |
| Schutzart: PN-EN 60529 bezüglich auf das Pult | IP65 |
| Vibrationsfestigkeit (gem. IEC 60068-2-6) | 2...13, 2...100 Hz (Frequenz) ± 1 mm (Versetzungsamplitude) ± 0,7 g (Beschleunigungsamplitude) |
| Stoßfestigkeit (gem. IEC 60068-2-27) | 15 g (Spitzenbeschleunigung) 11 ms (Pulsdauer) |
| Beständigkeit gegen zyklische feuchte Wärme (IEC 60068-2-30) | 55°C (Umgebungstemperatur) 95% (relative Luftfeuchtigkeit) |
| Beständigkeit gegen zyklischen Salznebel (gem. IEC 60068-2-52) | Probeschärfe 1 |
| Anzahl der Segmente im Schalter | 1 ... 2 |
| 1.825 | Trennschalter 0-1 (1-polig) |
| 1.828 | Trennschalter 0-1 (2-polig) |
| 2.8211 | Trennschalter 0-1 (3-polig) |
| 2.8210 | Trennschalter 0-1 (4-polig) |
| 2.4414 | Drehtrennschalter 0-1 |
| 2.8445 | Stromkreisschalter 0-1-2-3 |
| 1.834 | Trennschalter 1-0-2 (1-polig) |
| 2.8338 | Trennschalter 1-0-2 (2-polig) |
Ausführung
-
OB1/OBP1
-
OB1C/OBP1C
-
OB1Z/OBP1Z
-
OB1ZC/OBP1ZC
Maße

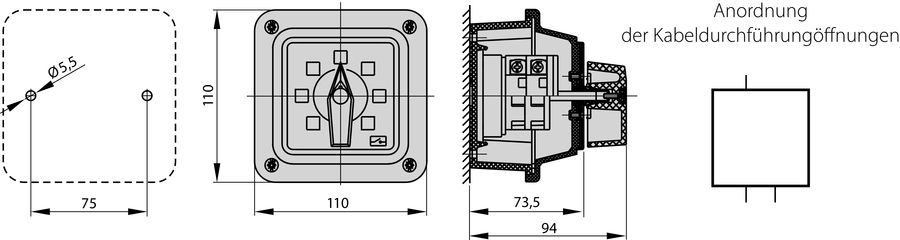

Aufputzausführung

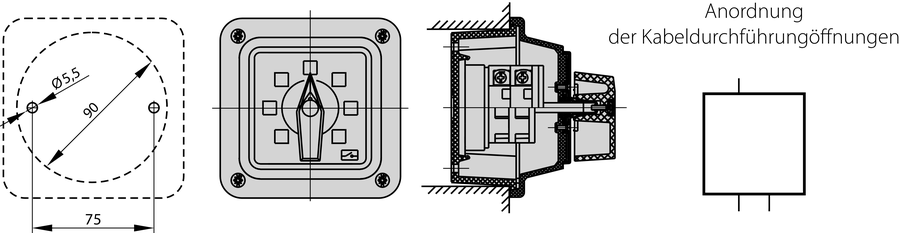

Unterputzausführung
