SK32 S10 Vačkový spínač s modulovým štítkem
Vačkový spínač s modulovým štítkem SK25/32/40 S10
SK#-#\S10
EAN:
| Jmenovité izolační napětí Ue | 690 V |
| Jmenovité impulzní napětí Uimp | 4 kV |
| Jmenovitý tepelný proud Iu-Ith | 40 A |
| Jmenovitý spínací proud Ie w kat. AC-21A, AC-22A | 32 A (230/400/500/690 V) |
| Jmenovitý výkon Pe w kat. AC-23A | 7,5 kW (230 V) 13 kW (400 V) 16 kW (500 V) 22 kW (690 V) |
| Jmenovitý výkon Pe w kat. AC-3 | 6 kW (230 V) 10 kW (400 V) 12 kW (500 V) 17 kW (690 V) |
| Jmenovitý spínací proud Ie v kat. DC-21A | 32 A (24 V) 16 A (110 V) 12 A (220 V) |
| Jmenovitý krátkodobý výdržný proud Icw(1s) | 0,5 kA |
| Jmenovitá zklratová zapínací schopnost Icm | 0,7 kA |
| Jmenovitý zkratový proud | 10 kA |
| Jmenovitý proud pojistkové vložky gG | 35 A |
| Průřez připojovacích vodičů | 4...10 mm² |
| Utahovací moment svorek | 1,2 Nm |
| Uchycení spínače do pultu | □48 |
| Mechanická životnost | 3,0 mln (operačních cyklů) |
| Teplota prostředí | -40 ... +70°C (pracovní) -40 ... +70°C (skladování) |
| Stupeň krytí: PN-EN 60529 vzhledem k pultu | IP65 |
| Stupeň krytí krytu OB | IP65 |
| Odolnost proti vibracím (dle IEC 60068-2-6) | 2...13, 2...100 Hz (frekvence) ± 1 mm (amplituda posunu) ± 0,7 g (amplituda zrychlení) |
| Odolnost proti rázům (dle IEC 60068-2-27) | 15 g (špičkové zrychlení) 11 ms (doba trvání impulsu) |
| Odolnost na cyklické vlhké teplo (IEC 60068-2-30) | 55°C (teplota prostředí) 95% (relativní vlhkost) |
| Odolnost na cyklickou solnou mlhu (dle IEC 60068-2-52) | stupeň zkoušky 1 |
| Počet segmentů spínače | 2 ... 2 |
| 1.825 | Vypínač 0-1 (1 - fázový) |
| 1.828 | Vypínač 0-1 (2 - fázový) |
| 2.8211 | Vypínač 0-1 (3 - fázový) |

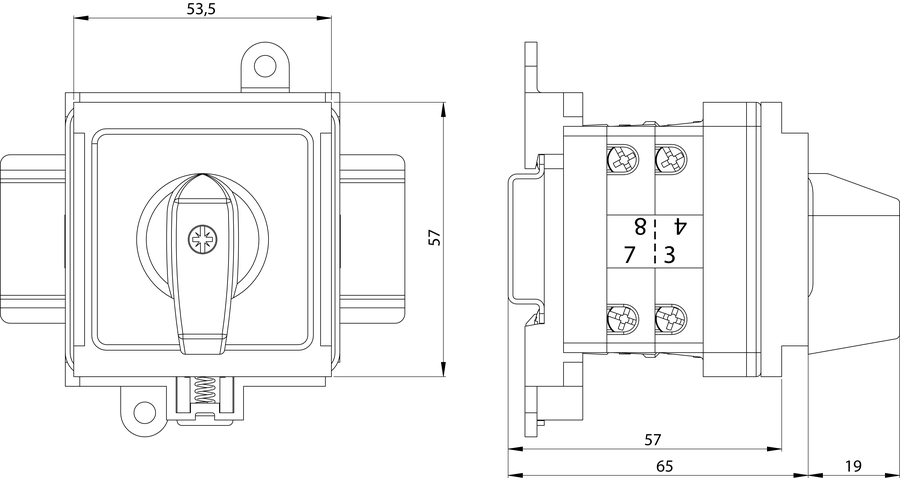

| 2.8210 | Vypínač 0-1 (4 - fázový) |
| 1.834 | Přepínač1-0-2 (1 - fázový) |
| 2.8338 | Přepínač1-0-2 (2 - fázový) |
