SK10G D Vačkový spínač na panel
Vačkové spínače na panel SK 10G/16G/20G D
SK#G-#\D##
EAN:
| Jmenovité izolační napětí Ue | 690 V |
| Jmenovité impulzní napětí Uimp | 4 kV |
| Jmenovitý tepelný proud Iu-Ith | 16 A |
| Jmenovitý spínací proud Ie w kat. AC-21A, AC-22A | 10 A (230/400/500/690 V) |
| Jmenovitý výkon Pe w kat. AC-23A | 2 kW (230 V) 4 kW (400 V) 5 kW (500 V) 6 kW (690 V) |
| Jmenovitý výkon Pe w kat. AC-3 | 1,5 kW (230 V) 3 kW (400 V) 3,5 kW (500 V) 5 kW (690 V) |
| Jmenovitý spínací proud Ie v kat. DC-21A | 10 A (24 V) 6 A (110 V) 5 A (220 V) |
| Jmenovitý krátkodobý výdržný proud Icw(1s) | 0,5 kA |
| Jmenovitá zklratová zapínací schopnost Icm | 0,7 kA |
| Jmenovitý zkratový proud | 10 kA |
| Jmenovitý proud pojistkové vložky gG | 10 A |
| Průřez připojovacích vodičů | 1,0...2,5 mm² (drát, lanko) |
| Utahovací moment svorek | max 0,8 Nm |

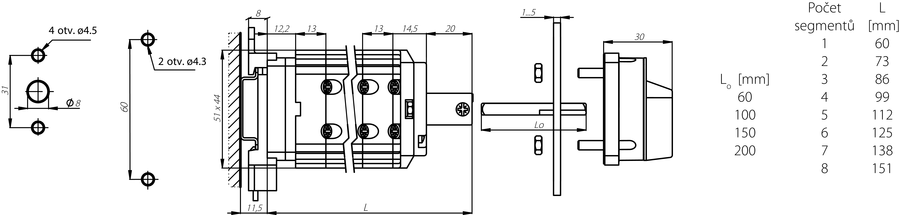

| Uchycení spínače do pultu | 31/□36 |
| Mechanická životnost | 3,0 mln (operačních cyklů) |
| Počet segmentů spínače | 1 ... 8 |
| 1.825 | Vypínač 0-1 (1 - fázový) |
| 1.828 | Vypínač 0-1 (2 - fázový) |
| 2.8211 | Vypínač 0-1 (3 - fázový) |
| 2.8210 | Vypínač 0-1 (4 - fázový) |
| 3.8220 | Vypínač 0-1 (5 - fázový) |
| 3.8210 | Vypínač 0-1 (6 - fázový) |
| 4.8240 | Vypínač 0-1 (7 - fázový) |
| 4.824 | Vypínač 0-1 (8 - fázový) |
| 5.8220 | Vypínač 0-1 (9 - fázový) |
| 5.822 | Vypínač 0-1 (10 - fázový) |
| 6.8210 | Vypínač 0-1 (11 - fázový) |
| 6.821 | Vypínač 0-1 (12 - fázový) |
| 7.8220 | Vypínač 0-1 (13 - fázový) |
| 7.822 | Vypínač 0-1 (14 - fázový) |
| 8.8270 | Vypínač 0-1 (15 - fázový) |
| 8.827 | Vypínač 0-1 (16- fázový) |
| 3.8368 | Přepínač směru otáček L-0-P |
| 3.83139 | Dvourychlostní přepínač, dvě oddělené vinutí |
| 4.8390 | Dahlanderův přepínač - dvourychlostní |
| 7.8538 | Dahlanderův přepínač - dvourychlostní se změnou směru otáček |
| 4.831 | Rozběhový přepínač - třífázový 0-Y-∆ |
| 5.8538 | Rozběhový přepínač - třífázový se změnou směru otáček |
| 6.4470 | Dahlanderův přepínač - třírychlostní, spec. vinutí pro nízké otáčky |
| 6.4480 | Dahlanderův přepínač - třírychlostní, spec. vinutí pro střední otáčky |
| 6.4490 | Dahlanderův přepínač - třírychlostní, spec. vinutí pro vysoké otáčky |
| 4.883 | Přepínač poměru napětí |
| 2.4414 | Otočný vypínač |
| 2.8445 | Spínač obvodů |
| 1.834 | Přepínač1-0-2 (1 - fázový) |
| 2.8338 | Přepínač1-0-2 (2 - fázový) |
| 3.8380 | Přepínač1-0-2 (3 - fázový) |
| 4.8396 | Přepínač1-0-2 (4 - fázový) |
| 5.8380 | Přepínač1-0-2 (5 - fázový) |
| 6.8380 | Přepínač1-0-2 (6 - fázový) |
| 7.8380 | Přepínač1-0-2 (7 - fázový) |
| 8.8380 | Přepínač1-0-2 (8 - fázový) |
