ŁK16RG B08 Hlavní vypínač pro upenění na základní desku

ŁK16RG B08 Hlavní vypínač pro upenění na základní desku

Hlavní vypínače uchycené na základní desku ŁK16/25/32 RG B

ŁK#RG\#

Ve standardním provedení je instalován spínač č. provedení 2.421

Technické data (táhlá práce)

Jmenovité izolační napětí Ui 690 V
Jmenovité impulzní napětí Uimp 6 kV
Jmenovitý tepelný proud Iu-Ith 16 A
Jmenovitý výkon Pe w kat. AC-3 5 kW (230 V)
8 kW (400 V)
Jmenovitý výkon Pe w kat. AC-4 5 kW (230 V)
7 kW (400 V)
Jmenovitý spínací proud Ie v kat. AC-3 16 A (230 V)
16 A (400 V)
Jmenovitý spínací proud Ie v kat. AC-4 16 A (230 V)
13 A (400 V)
Jmenovitý spínací proud Ie v kat. DC-21 10 A (110 V)
3 A (220 V)
Jmenovitý krátkodobý výdržný proud Icw(1s) 0,9 kA
Jmenovitá zklratová zapínací schopnost Icm 1,3 kA
Jmenovitý zkratový proud 13 kA
Jmenovitý proud pojistkové vložky gG 16 A
Teplota prostředí -40 ... +70°C (pracovní)
-40 ... +70°C (skladování)
Průřez připojovacích vodičů 1,5...4 mm²
Stupeň krytí: PN-EN 60529 vzhledem k pultu IP65
Odolnost proti vibracím (dle IEC 60068-2-6) 2...13, 2...100 Hz (frekvence)
± 1 mm (amplituda posunu)
± 0,7 g (amplituda zrychlení)
Odolnost proti rázům (dle IEC 60068-2-27) 15 g (špičkové zrychlení)
11 ms (doba trvání impulsu)
Odolnost na cyklické vlhké teplo (IEC 60068-2-30) 55°C (teplota prostředí)
95% (relativní vlhkost)
Odolnost na cyklickou solnou mlhu (dle IEC 60068-2-52) stupeň zkoušky 1

Model 3D

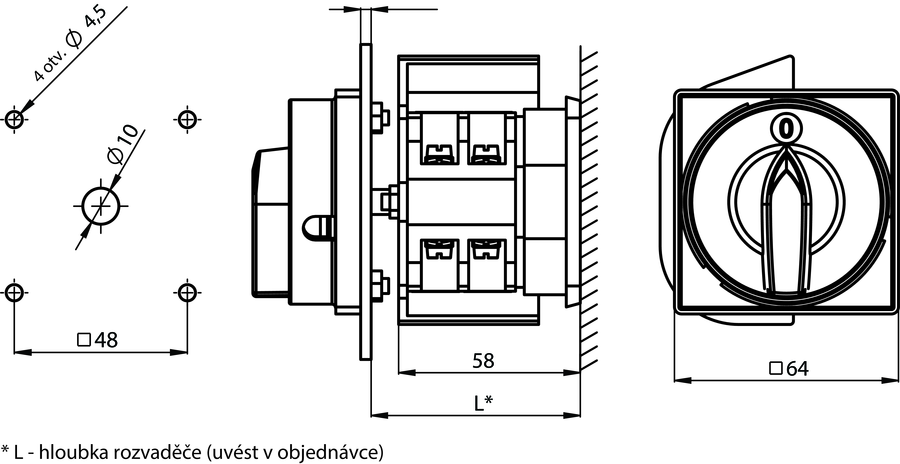

Rozměry

  • ŁK16RG B08 Hlavní vypínač pro upenění na základní desku - Rozměry

    Uchycení na základní desku
