Vačkový spínač pro uchycení na lištu ŁK 40/63 S

ŁK#-#\#
Jmenovité izolační napětí Ui 690 V
Jmenovité impulzní napětí Uimp 6 kV
Jmenovitý tepelný proud Iu-Ith 40 A
Jmenovitý výkon Pe w kat. AC-3 20 kW (400 V)
14 kW (500 V)
7 kW (690 V)
Jmenovitý výkon Pe w kat. AC-4 8 kW (400 V)
5,5 kW (690 V)
Jmenovitý spínací proud Ie v kat. AC-3 38 A (400 V)
21,5 A (500 V)
7,5 A (690 V)
Jmenovitý spínací proud Ie v kat. AC-4 16 A (400 V)
6 A (690 V)
Jmenovitý krátkodobý výdržný proud Icw(1s) 0,85 kA
Jmenovitá zklratová zapínací schopnost Icm 1,5 kA
Utahovací moment svorek 2,0 Nm
Mechanická životnost 3,0 mln (operačních cyklů)
Teplota prostředí -40 ... +70°C (pracovní)
-40 ... +70°C (skladování)
Průřez připojovacích vodičů 4...10 mm²
Stupeň krytí: PN-EN 60529 vzhledem k pultu IP41
IP65
Odolnost proti vibracím (dle IEC 60068-2-6) 2...13, 2...100 Hz (frekvence)
± 1 mm (amplituda posunu)
± 0,7 g (amplituda zrychlení)
Odolnost proti rázům (dle IEC 60068-2-27) 15 g (špičkové zrychlení)
11 ms (doba trvání impulsu)
Odolnost na cyklické vlhké teplo (IEC 60068-2-30) 55°C (teplota prostředí)
95% (relativní vlhkost)
Odolnost na cyklickou solnou mlhu (dle IEC 60068-2-52) stupeň zkoušky 1
Počet segmentů spínače 1 ... 6
1.825 Vypínač 0-1 (1 - fázový)
1.828 Vypínač 0-1 (2 - fázový)
2.8211 Vypínač 0-1 (3 - fázový)
2.8210 Vypínač 0-1 (4 - fázový)
3.8220 Vypínač 0-1 (5 - fázový)
3.8210 Vypínač 0-1 (6 - fázový)
4.8240 Vypínač 0-1 (7 - fázový)
4.824 Vypínač 0-1 (8 - fázový)
5.8220 Vypínač 0-1 (9 - fázový)
5.822 Vypínač 0-1 (10 - fázový)
6.8210 Vypínač 0-1 (11 - fázový)
6.821 Vypínač 0-1 (12 - fázový)
3.8368 Přepínač směru otáček L-0-P
3.83139 Dvourychlostní přepínač, dvě oddělené vinutí
4.8390 Dahlanderův přepínač - dvourychlostní
4.831 Rozběhový přepínač - třífázový 0-Y-∆
5.8538 Rozběhový přepínač - třífázový se změnou směru otáček
4.883 Přepínač poměru napětí
2.4414 Otočný vypínač
2.8445 Spínač obvodů
1.834 Přepínač1-0-2 (1 - fázový)
2.8338 Přepínač1-0-2 (2 - fázový)
3.8380 Přepínač1-0-2 (3 - fázový)
4.8396 Přepínač1-0-2 (4 - fázový)
5.8380 Přepínač1-0-2 (5 - fázový)
6.8380 Přepínač1-0-2 (6 - fázový)

Provedení

Model 3D

Rozměry

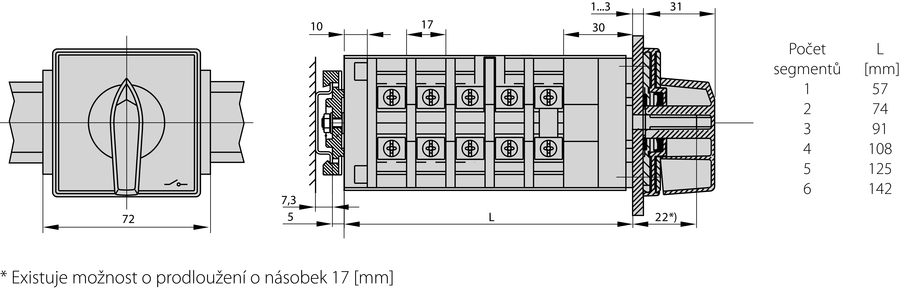

  • ŁK40 S Vačkový spínač pro uchycení  na lištu - Rozměry
