ŁK16R S Vačkový spínač pro uchycení na lištu
Vačkový spínač pro uchycení na lištu ŁK 16R/25R/32R S
ŁK#R-#\#
EAN:
| Jmenovité izolační napětí Ui | 690 V |
| Jmenovité impulzní napětí Uimp | 6 kV |
| Jmenovitý tepelný proud Iu-Ith | 16 A |
| Jmenovitý výkon Pe w kat. AC-3 | 5 kW (230 V) 8 kW (400 V) |
| Jmenovitý výkon Pe w kat. AC-4 | 5 kW (230 V) 7 kW (400 V) |
| Jmenovitý spínací proud Ie v kat. AC-3 | 16 A (230 V) 16 A (400 V) |
| Jmenovitý spínací proud Ie v kat. AC-4 | 16 A (230 V) 13 A (400 V) |
| Jmenovitý spínací proud Ie v kat. DC-21 | 10 A (110 V) 3 A (220 V) |
| Jmenovitý krátkodobý výdržný proud Icw(1s) | 0,9 kA |
| Jmenovitá zklratová zapínací schopnost Icm | 1,3 kA |
| Jmenovitý zkratový proud | 13 kA |
| Jmenovitý proud pojistkové vložky gG | 16 A |
| Utahovací moment svorek | 1,2 Nm |
| Mechanická životnost | 3,0 mln (operačních cyklů) |
| Teplota prostředí | -40 ... +70°C (pracovní) -40 ... +70°C (skladování) |
| Průřez připojovacích vodičů | 1,5...4 mm² |
| Stupeň krytí: PN-EN 60529 vzhledem k pultu | IP65 |
| Odolnost proti vibracím (dle IEC 60068-2-6) | 2...13, 2...100 Hz (frekvence) ± 1 mm (amplituda posunu) ± 0,7 g (amplituda zrychlení) |
| Odolnost proti rázům (dle IEC 60068-2-27) | 15 g (špičkové zrychlení) 11 ms (doba trvání impulsu) |
| Odolnost na cyklické vlhké teplo (IEC 60068-2-30) | 55°C (teplota prostředí) 95% (relativní vlhkost) |
| Odolnost na cyklickou solnou mlhu (dle IEC 60068-2-52) | stupeň zkoušky 1 |

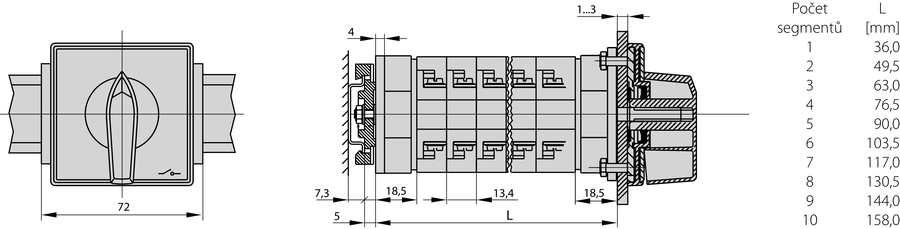

| Počet segmentů spínače | 1 ... 10 |
| 1.825 | Vypínač 0-1 (1 - fázový) |
| 1.828 | Vypínač 0-1 (2 - fázový) |
| 2.8211 | Vypínač 0-1 (3 - fázový) |
| 2.8210 | Vypínač 0-1 (4 - fázový) |
| 3.8220 | Vypínač 0-1 (5 - fázový) |
| 3.8210 | Vypínač 0-1 (6 - fázový) |
| 4.8240 | Vypínač 0-1 (7 - fázový) |
| 4.824 | Vypínač 0-1 (8 - fázový) |
| 5.8220 | Vypínač 0-1 (9 - fázový) |
| 5.822 | Vypínač 0-1 (10 - fázový) |
| 6.8210 | Vypínač 0-1 (11 - fázový) |
| 6.821 | Vypínač 0-1 (12 - fázový) |
| 7.8220 | Vypínač 0-1 (13 - fázový) |
| 7.822 | Vypínač 0-1 (14 - fázový) |
| 8.8270 | Vypínač 0-1 (15 - fázový) |
| 8.827 | Vypínač 0-1 (16- fázový) |
| 9.8210 | Vypínač 0-1 (17 - fázový) |
| 9.821 | Vypínač 0-1 (18 - fázový) |
| 10.8210 | Vypínač 0-1 (19 - fázový) |
| 10.821 | Vypínač 0-1 (20 - fázový) |
| 3.8368 | Přepínač směru otáček L-0-P |
| 3.83139 | Dvourychlostní přepínač, dvě oddělené vinutí |
| 4.8390 | Dahlanderův přepínač - dvourychlostní |
| 7.8538 | Dahlanderův přepínač - dvourychlostní se změnou směru otáček |
| 4.831 | Rozběhový přepínač - třífázový 0-Y-∆ |
| 5.8538 | Rozběhový přepínač - třífázový se změnou směru otáček |
| 6.4470 | Dahlanderův přepínač - třírychlostní, spec. vinutí pro nízké otáčky |
| 6.4480 | Dahlanderův přepínač - třírychlostní, spec. vinutí pro střední otáčky |
| 6.4490 | Dahlanderův přepínač - třírychlostní, spec. vinutí pro vysoké otáčky |
| 4.883 | Přepínač poměru napětí |
| 2.4414 | Otočný vypínač |
| 2.8445 | Spínač obvodů |
| 1.834 | Přepínač1-0-2 (1 - fázový) |
| 2.8338 | Přepínač1-0-2 (2 - fázový) |
| 3.8380 | Přepínač1-0-2 (3 - fázový) |
| 4.8396 | Přepínač1-0-2 (4 - fázový) |
| 5.8380 | Přepínač1-0-2 (5 - fázový) |
| 6.8380 | Přepínač1-0-2 (6 - fázový) |
| 7.8380 | Přepínač1-0-2 (7 - fázový) |
| 8.8380 | Přepínač1-0-2 (8 - fázový) |
| 9.8380 | Přepínač1-0-2 (9 - fázový) |
| 10.8380 | Přepínač1-0-2 (10 - fázový) |
