ŁK16R A/A30 Spínač zapanelový s adaptérem
Zapanelové spínače s adaptérem ŁK 16R/25R/32R A/A30
ŁK#R-#\#
EAN:
Spínače řady A a řady A30 nejsou vybaveny čelním štítkem a jsou vybaveny pouze ovládací páčkou. Tyto spínače jsou ve velké míře určené pro různe druhy speciálních zařízení (např. svářečky), kdy označení polohy páčky spínače je nanesena na čelním panelu zařízení (např. s využitím technologie sítotisku).
| Jmenovité izolační napětí Ui | 690 V |
| Jmenovité impulzní napětí Uimp | 6 kV |
| Jmenovitý tepelný proud Iu-Ith | 16 A |
| Jmenovitý výkon Pe w kat. AC-3 | 5 kW (230 V) 8 kW (400 V) |
| Jmenovitý výkon Pe w kat. AC-4 | 5 kW (230 V) 7 kW (400 V) |
| Jmenovitý spínací proud Ie v kat. AC-3 | 16 A (230 V) 16 A (400 V) |
| Jmenovitý spínací proud Ie v kat. AC-4 | 16 A (230 V) 13 A (400 V) |
| Jmenovitý spínací proud Ie v kat. DC-21 | 10 A (110 V) 3 A (220 V) |
| Jmenovitý krátkodobý výdržný proud Icw(1s) | 0,9 kA |
| Jmenovitá zklratová zapínací schopnost Icm | 1,3 kA |
| Jmenovitý zkratový proud | 13 kA |
| Jmenovitý proud pojistkové vložky gG | 16 A |
| Utahovací moment svorek | 1,2 Nm |
| Mechanická životnost | 3,0 mln (operačních cyklů) |
| Teplota prostředí | -40 ... +70°C (pracovní) -40 ... +70°C (skladování) |
| Průřez připojovacích vodičů | 1,5...4 mm² |
| Stupeň krytí: PN-EN 60529 vzhledem k pultu | IP65 |
| Odolnost proti vibracím (dle IEC 60068-2-6) | 2...13, 2...100 Hz (frekvence) ± 1 mm (amplituda posunu) ± 0,7 g (amplituda zrychlení) |
| Odolnost proti rázům (dle IEC 60068-2-27) | 15 g (špičkové zrychlení) 11 ms (doba trvání impulsu) |
| Odolnost na cyklické vlhké teplo (IEC 60068-2-30) | 55°C (teplota prostředí) 95% (relativní vlhkost) |
| Odolnost na cyklickou solnou mlhu (dle IEC 60068-2-52) | stupeň zkoušky 1 |

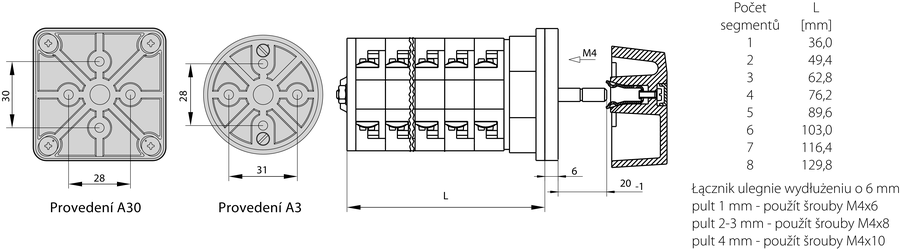

| Počet segmentů spínače | 1 ... 8 |
| atypické provedení |
