ŁK15 S Vačkový spínač pro uchycení na lištu

ŁK15-#\#

Č. provedení:



Způsob uchycení:



Jmenovité izolační napětí U_i	500 V
Jmenovité impulzní napětí U_imp	4 kV
Jmenovitý tepelný proud I_u-I_th	16 A
Jmenovitý spínací proud I_e v kat.AC-15	7 A (500 V)
Jmenovitý spínací proud I_e v kat. AC-3	8,7 A (400 V) 8,7 A (500 V)
Jmenovitý spínací proud I_e v kat. AC-4	7 A (400 V) 7 A (500 V)
Jmenovitý krátkodobý výdržný proud I_cw(1s)	0,5 kA
Jmenovitá zklratová zapínací schopnost I_cm	2 kA
Utahovací moment svorek	1,2 Nm
Mechanická životnost	3,0 mln (operačních cyklů)
Teplota prostředí	-25 ... +70°C (pracovní) -25 ... +70°C (skladování)
Průřez připojovacích vodičů	1,5...4 mm²
Stupeň krytí: PN-EN 60529 vzhledem k pultu	IP41 IP65

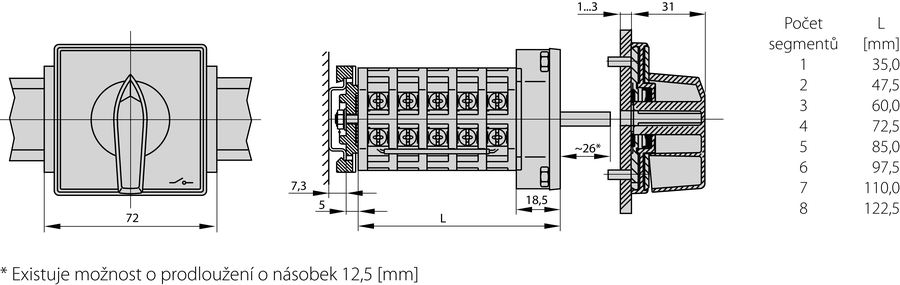

Počet segmentů spínače

1 ... 8

1.825	Vypínač 0-1 (1 - fázový)
1.828	Vypínač 0-1 (2 - fázový)
2.8211	Vypínač 0-1 (3 - fázový)
2.8210	Vypínač 0-1 (4 - fázový)
3.8220	Vypínač 0-1 (5 - fázový)
3.8210	Vypínač 0-1 (6 - fázový)
4.8240	Vypínač 0-1 (7 - fázový)
4.824	Vypínač 0-1 (8 - fázový)
5.8220	Vypínač 0-1 (9 - fázový)
5.822	Vypínač 0-1 (10 - fázový)
6.8210	Vypínač 0-1 (11 - fázový)
6.821	Vypínač 0-1 (12 - fázový)
7.8220	Vypínač 0-1 (13 - fázový)
7.822	Vypínač 0-1 (14 - fázový)
8.8270	Vypínač 0-1 (15 - fázový)
8.827	Vypínač 0-1 (16- fázový)
3.8368	Přepínač směru otáček L-0-P
3.83139	Dvourychlostní přepínač, dvě oddělené vinutí
4.8390	Dahlanderův přepínač - dvourychlostní
7.8538	Dahlanderův přepínač - dvourychlostní se změnou směru otáček
4.831	Rozběhový přepínač - třífázový 0-Y-∆
5.8538	Rozběhový přepínač - třífázový se změnou směru otáček
4.883	Přepínač poměru napětí
2.4414	Otočný vypínač
2.8445	Spínač obvodů
1.834	Přepínač1-0-2 (1 - fázový)
2.8338	Přepínač1-0-2 (2 - fázový)
3.8380	Přepínač1-0-2 (3 - fázový)
4.8396	Přepínač1-0-2 (4 - fázový)
5.8380	Přepínač1-0-2 (5 - fázový)
6.8380	Přepínač1-0-2 (6 - fázový)
7.8380	Přepínač1-0-2 (7 - fázový)
8.8380	Přepínač1-0-2 (8 - fázový)
