ŁK15 OB1/OBP1 Vačkový spínač v krytu
Vačkový spínač v krytu ŁK15 OB1/OBP1
ŁK15-#\#
EAN:
| Jmenovité izolační napětí Ui | 500 V |
| Jmenovité impulzní napětí Uimp | 4 kV |
| Jmenovitý tepelný proud Iu-Ith | 16 A |
| Jmenovitý spínací proud Ie v kat.AC-15 | 7 A (500 V) |
| Jmenovitý spínací proud Ie v kat. AC-3 | 8,7 A (400 V) 8,7 A (500 V) |
| Jmenovitý spínací proud Ie v kat. AC-4 | 7 A (400 V) 7 A (500 V) |
| Jmenovitý krátkodobý výdržný proud Icw(1s) | 0,5 kA |
| Jmenovitá zklratová zapínací schopnost Icm | 2 kA |
| Utahovací moment svorek | 1,2 Nm |
| Mechanická životnost | 3,0 mln (operačních cyklů) |
| Teplota prostředí | -25 ... +70°C (pracovní) -25 ... +70°C (skladování) |
| Průřez připojovacích vodičů | 1,5...4 mm² |
| Stupeň krytí: PN-EN 60529 vzhledem k pultu | IP41 IP65 |
| Počet segmentů spínače | 1 ... 2 |
| 1.825 | Vypínač 0-1 (1 - fázový) |
| 1.828 | Vypínač 0-1 (2 - fázový) |
| 2.8211 | Vypínač 0-1 (3 - fázový) |
| 2.8210 | Vypínač 0-1 (4 - fázový) |
| 2.4414 | Otočný vypínač |
| 2.8445 | Spínač obvodů |
| 1.834 | Přepínač1-0-2 (1 - fázový) |
| 2.8338 | Přepínač1-0-2 (2 - fázový) |
Provedení
-

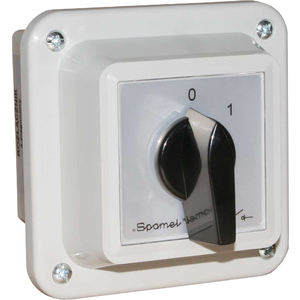

OB1/OBP1
-

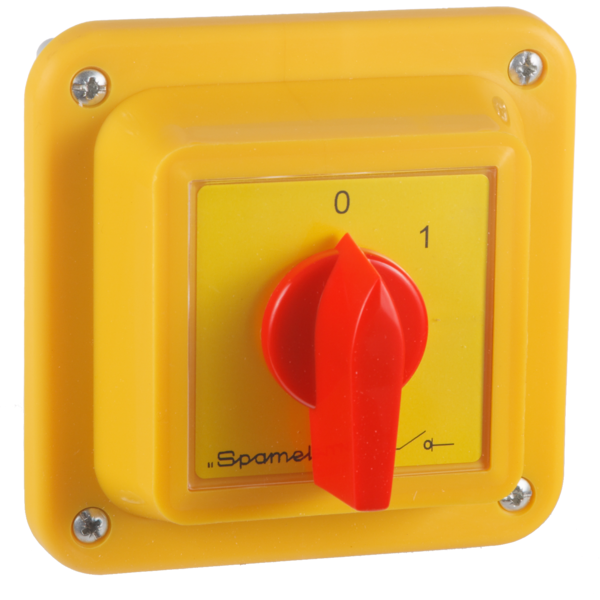

OB1C/OBP1C
-
OB1Z/OBP1Z
-

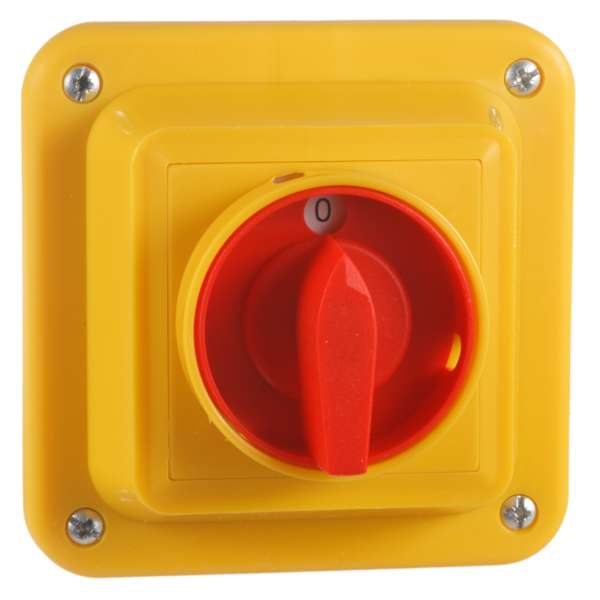

OB1ZC/OBP1ZC
Rozměry

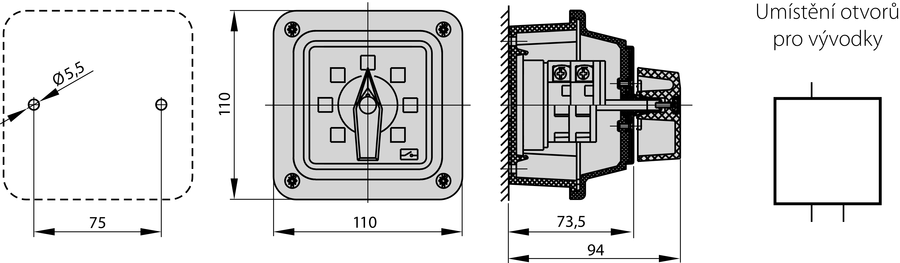

Provedení na omítku

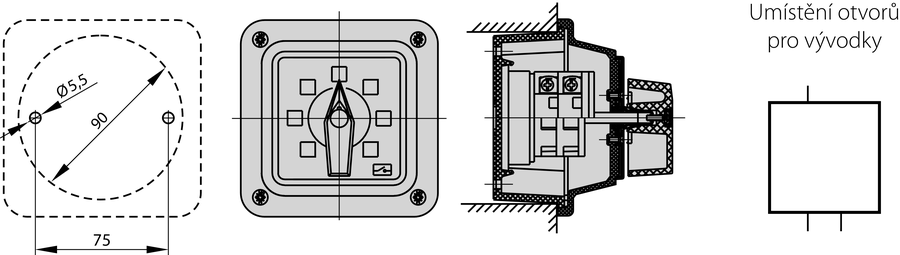

Provedení pod omítku
