Instalační souprava ZI se spínačem 0-I

Instalační soupravy ZI

ZI#

Stupeň krytí IP67 mají verze: ZI12\R111, ZI12\R211, ZI12\R571, ZI12\R341, ZI12\R441.

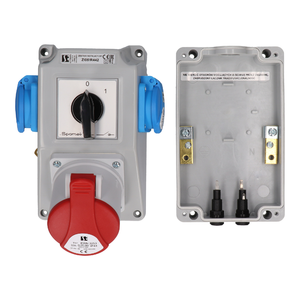

V provedeních: ZI05R\341, ZI05\R342, ZI05\R441, ZI05\R442 je boční zásuvka jištěna tavnou pojistkou WTA 10A/250V zkratová odolnost pojistkové vložky 1500 A.
Provedení ZI01 jsou vybavena gumovou vývodkou, ostatní metrickou vývodkou.

Č. provedení sestavy:



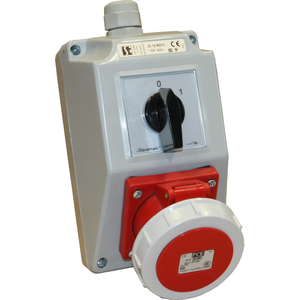

Instalační soupravy ZI vybavené spínači 0-I v krytu se stupňem krytí IP44 lub IP67, vybavené 1, 2, lub 3 zásuvky. Instalační soupravy ZI se mezi sebou liší druhem a proudovou velikostí zásuvek. Instalační soupravy ZI s hlavní 16A zásuvkou jsou vybaveny spínačem LK16R funkci 0-I. Soupravy ZI se zásuvkou 32A jsou vybaveny spínačem LK32R. Instalační soupravy ZI splňují požadavky norem: PN-EN 60439-3, PN-EN 60439-1.

Jmenovité izolační napětí U_i	500 V
Prąd znamionowy zestawu I_nA	max 32 A
Jmenovitý kmitočet	50-60 Hz
Jmenovité napětí spínací U_e	230/400 V
Jmenovité impulzní napětí U_imp	6 kV
Průřez připojovacích vodičů	2,5...4 mm²
Stupeň ochrany	II
Druh vývodek	M25×1,5

2P+PE 16A

2P+PE 16A boční zásuvka

2P+PE 16A boční zásuvka tavná skleněná pojistka WTA 10A/250V

3P+N+PE 16A

3P+N+PE 32A

3P+PE 16A

3P+PE 32A

Spínač 0-I

Provedení

$Instalační souprava ZI se spínačem 0-I - 02\R111$

02\R111

$Instalační souprava ZI se spínačem 0-I - 12\R111$

12\R111

$Instalační souprava ZI se spínačem 0-I - 02\R211$

02\R211

$Instalační souprava ZI se spínačem 0-I - 12\R211$

12\R211

$Instalační souprava ZI se spínačem 0-I - 02\R571$

02\R571

$Instalační souprava ZI se spínačem 0-I - 12\R571$

12\R571

$Instalační souprava ZI se spínačem 0-I - 03\R111$

03\R111

$Instalační souprava ZI se spínačem 0-I - 03\R211$

03\R211

$Instalační souprava ZI se spínačem 0-I - 03\R581$

03\R581

$Instalační souprava ZI se spínačem 0-I - 04\R111$

04\R111

$Instalační souprava ZI se spínačem 0-I - 04\R211$

04\R211

$Instalační souprava ZI se spínačem 0-I - 04\R511$

04\R511

$Instalační souprava ZI se spínačem 0-I - 02\R341$

02\R341

$Instalační souprava ZI se spínačem 0-I - 12\R341$

12\R341

$Instalační souprava ZI se spínačem 0-I - 02\R441$

02\R441

$Instalační souprava ZI se spínačem 0-I - 12\R441$

12\R441

$Instalační souprava ZI se spínačem 0-I - 05\R341$

05\R341

$Instalační souprava ZI se spínačem 0-I - 05\R342$

05\R342

$Instalační souprava ZI se spínačem 0-I - 05\R441$

05\R441

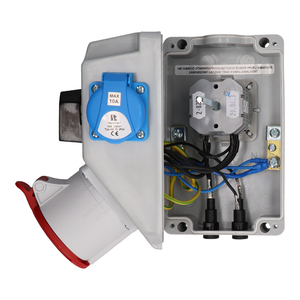

$Instalační souprava ZI se spínačem 0-I - 05\R442$

05\R442
