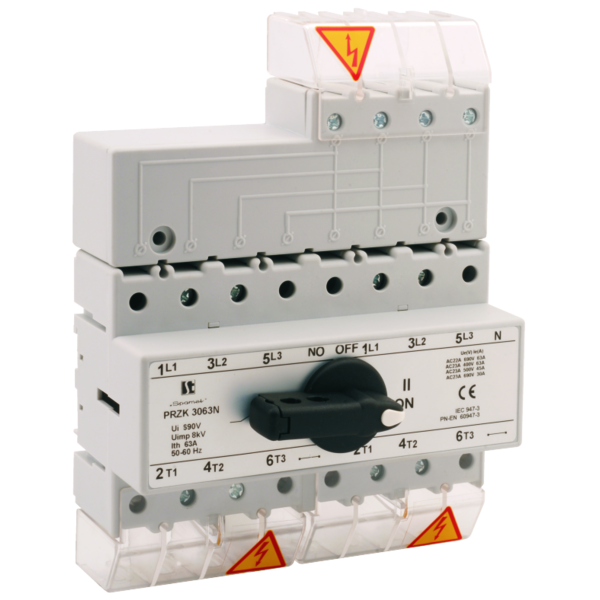

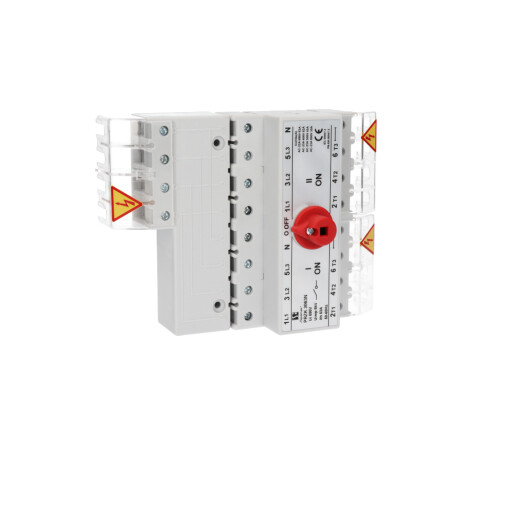

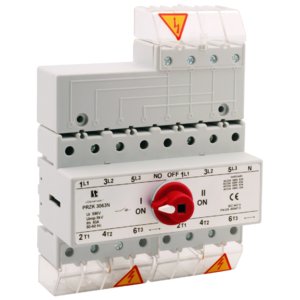

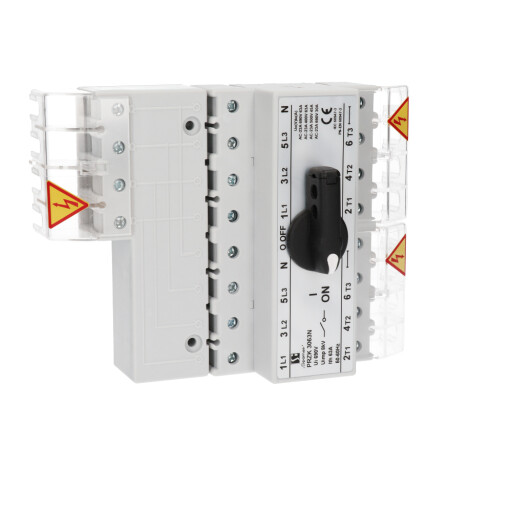

Přepínač zdrojů napájení PRZK 63
Přepínače zdrojů napájení PRZK 63
PRZK-#\#
EAN:
| Jmenovité izolační napětí Ui | 690 V |
| Jmenovité impulzní napětí Uimp | 8 kV |
| Jmenovitý tepelný proud prostředí Ith | 63 A |
| Jmenovitý spínací proud Ie w kat. AC-21A, AC-22A | 63 A (690 V) |
| Jmenovitý spínací proud Ie v kat. AC-23A | 63 A (400 V) 30 A (690 V) |
| Jmenovitý výkon AC-23A pro třífazové asynchronní motory | 30 kW (400 V) 25 kW (690 V) |
| Jmenovitý spínací proud Ie v kat. DC-21A | 63 A (220 V) |
| Jmenovitý spínací proud Ie v kat. DC-23A | 30 A (220V) |
| Jmenovitý krátkodobý výdržný proud Icw(1s) | 1,8 kA |
| Jmenovitá zklratová zapínací schopnost Icm | 6 kA |
| Jmenovitý zkratový proud | 10 kA (wkładka bezpiecznikowa gG 63 A) |
| Mechanická životnost | 10000 (cyklů) |
| Elektrická životnost | 1500 (cyklů) |
| Průřez připojovacích vodičů | 6...16 mm² (tvrdý) |
| Váha | 0,3...0,32 kg |
| Odolnost proti vibracím (dle IEC 60068-2-6) | 2...100 Hz (frekvence) ± 1 mm (amplituda) ± 0,7 g (zrychlení) |
| Odolnost proti rázům (dle IEC 60068-2-27) | 15 g (špičkové zrychlení) 11 ms (doba trvání impulsu) |
| Odolnost na cyklické vlhké teplo (IEC 60068-2-30) | 55°C (teplota prostředí) 95% (relativní vlhkost) |
| Odolnost na cyklickou solnou mlhu (dle IEC 60068-2-52) | stupeň zkoušky 1 |
 |
3 fáze + N nerozpínatelný |
 |
3 fáze + N rozpínatelný |
 |
4 fáze |
