Ruční havarijní tlačítka OA1 s LED diodou
Ruční havarijní tlačítka OA1
OA1-W01-#\#-##
EAN:
Příklad označení:
OA1-W01-A-10-24VDC + OP1-1701 P01
Verze na omítku s 1 spínacím kontaktem. Po rozbití sklíčka spínač klásiče automaticky spíná (typ A dle PN-EN 54-11). Signalizační LED dida 24V DC. Druhá signalizační LED dioda 24V DC.

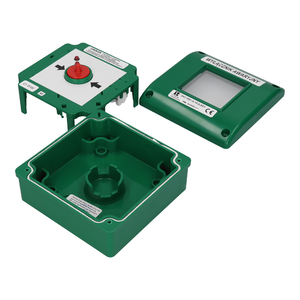

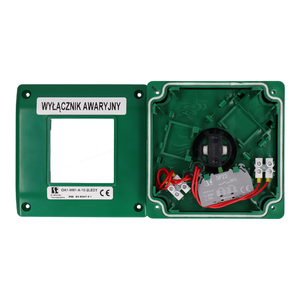

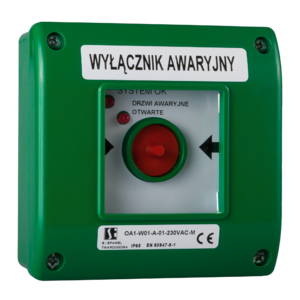

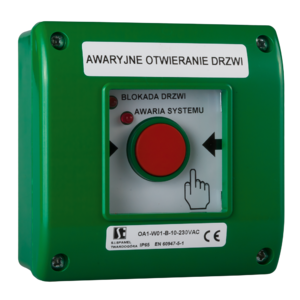

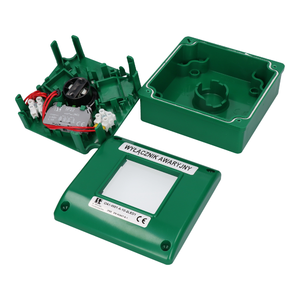

Ruční havarijní tlačítko OA1 s dvojitou LED signalizaci nabízí možnos hlásit dva stavy v bezpečnostních a výstražných systémech. Led diody jsou vybaveny samostatnými oddělenými kontakty "+" "-". Diody mohou být připojeny přímo k systému nebo propojeny přes kontakty (spínací nebo rozpínací) standardně instalované ve výrobku. Existuje možnost objednat dodatečnou signalizaci a také novou polepku čelní desky.
POZOR: OA1 s dvojitou signalizací je dostupný pouze ve verzi W01 (na omítku).
POZOR: OA1 s dvojitou signalizací je dostupný pouze ve verzi W01 (na omítku).
Při výběru kontaktů je třeba vzít v úvahu zvolený typ (A nebo B)
TYP A
NO spínací kontakt (10, 20, 30): po rozbití sklíčka nebo sejmutí krytu se kontakty rozepnou.
NC rozpínací kontakt (01, 02, 03): po rozbití sklíčka nebo sejmutí krytu se kontakty sepnou.
Kombinace kontaktů NC / NO (11, 12, 21): po rozbití sklíčka se spínací kontak rozepne a rozpínací kontakt sepne.
TYP B
Spínací kontakty NO (10, 20, 30): po rozbití sklíčka nebo sejmutí krytu je nutné tlačítko stisknout ručně - kontakty se sepnou.
Rozpínací kontakty NC (01, 02, 03): po rozbití sklíčka nebo sejmutí krytu je třeba tlačítko stisknout ručně - kontakty se rozepnou.
Kombinace kontaktů NC / NO (11, 12, 21): po stisknutí tlačítka se spínací kontakt sepne a rozpínací kontakt rozepne.
TYP A
NO spínací kontakt (10, 20, 30): po rozbití sklíčka nebo sejmutí krytu se kontakty rozepnou.
NC rozpínací kontakt (01, 02, 03): po rozbití sklíčka nebo sejmutí krytu se kontakty sepnou.
Kombinace kontaktů NC / NO (11, 12, 21): po rozbití sklíčka se spínací kontak rozepne a rozpínací kontakt sepne.
TYP B
Spínací kontakty NO (10, 20, 30): po rozbití sklíčka nebo sejmutí krytu je nutné tlačítko stisknout ručně - kontakty se sepnou.
Rozpínací kontakty NC (01, 02, 03): po rozbití sklíčka nebo sejmutí krytu je třeba tlačítko stisknout ručně - kontakty se rozepnou.
Kombinace kontaktů NC / NO (11, 12, 21): po stisknutí tlačítka se spínací kontakt sepne a rozpínací kontakt rozepne.
| Jmenovité izolační napětí Ui | 500 V |
| Jmenovitý tepelný proud Iu-Ith | 10 A |
| Jmenovitý spínací proud Ie v kat.AC-15 | 2,5 A (230 V) 1,6 A (400/500 V) |
| Jmenovitý spínací proud Ie v kat.DC-13 | 4 A (24 V) 1 A (110 V) 0,25 A (220 V) |
| Stupeň ochrany | IP65 |
| Průřez připojovacích vodičů | 2× 1...2,5 mm² (jednožilových) 2× 0,75...1,5 mm² (lanko) |
| 2LED7 | C230VAC+Z230VAC |
| 2LED8 | C230VAC+Z24VDC |
| 2LED10 | C24VDC+Z230VAC |
| 2LED11 | C24VDC+Z24VDC |
| 2LED7 | C230VAC+Z230VAC |
| 2LED8 | C230VAC+Z24VDC |
| 2LED10 | C24VDC+Z230VAC |
| 2LED11 | C24VDC+Z24VDC |
Rozměry
verze na omítku
