Ruční havarijní tlačítko OA1 (modrý)
Ruční havarijní tlačítka OA1
OA1-#-#.N\###
EAN:
Příklad označení:
OA1-W01-A.N-02-24
verze na omítku se 2 rozpínacími kontakty. Po rozbití sklíčka spínač hlásiče automaticky spíná typ A. Signálka LED na stejnosměrné napětí 24 V.
OA1-W02-B.N-10-230-M
Verze pod omítku s 1 spínacím kontaktem. Po rozbití sklíčka je nutné stisknout spínač hlásiče typ B. Signálka LED na střídavé napětí 230 V. Sestava s kladívkem.
Řuční tlačítko OA1 je určeno pro montáž v místech, kde je nařízení havarijní ruční vypnutí.
Např. nouzové východy, které musí být v ohrožení zůstat otevřeny a to po rozbití a stisknutí tlačítka. OA1 může být použito v místech, kde je v případě nebezpečí požadavek, odpojení napájení z důvodů nevratného poškození přístrojů.
OA1 je nabízen ve dvou typech, typ A i typ B. Typ A: po rozbití sklíčka spínač hlásiče automaticky spíná. Typ B: po rozbití sklíčka je nutno stisknout spínač hlásiče. OA1 je určen pro povrchovou montáž a montáž pod omítku. V každé verzi mohou být instalovány až tři kontakty SP22-10 (spínací) nebo SP22-01 (rozpínací).
Spuštění a vyslání signálu dochází po rozbití sklíčka (typ A) nebo po rozbití sklíčka a stisknutím tlačítka (typ B). Pro obnovu funkce požárního hlásiče je nutná výměna rozbitého sklíčka (obj.kód PPOŻ-5701).
Popisky s nápisem Nouzové otevření dveří a Havarijní tlačítko jsou přiloženy v balení.
Např. nouzové východy, které musí být v ohrožení zůstat otevřeny a to po rozbití a stisknutí tlačítka. OA1 může být použito v místech, kde je v případě nebezpečí požadavek, odpojení napájení z důvodů nevratného poškození přístrojů.
OA1 je nabízen ve dvou typech, typ A i typ B. Typ A: po rozbití sklíčka spínač hlásiče automaticky spíná. Typ B: po rozbití sklíčka je nutno stisknout spínač hlásiče. OA1 je určen pro povrchovou montáž a montáž pod omítku. V každé verzi mohou být instalovány až tři kontakty SP22-10 (spínací) nebo SP22-01 (rozpínací).
Spuštění a vyslání signálu dochází po rozbití sklíčka (typ A) nebo po rozbití sklíčka a stisknutím tlačítka (typ B). Pro obnovu funkce požárního hlásiče je nutná výměna rozbitého sklíčka (obj.kód PPOŻ-5701).
Popisky s nápisem Nouzové otevření dveří a Havarijní tlačítko jsou přiloženy v balení.
Při výběru kontaktů je třeba vzít v úvahu zvolený typ (A nebo B)
TYP A
NO spínací kontakt (10, 20, 30): po rozbití sklíčka nebo sejmutí krytu se kontakty rozepnou.
NC rozpínací kontakt (01, 02, 03): po rozbití sklíčka nebo sejmutí krytu se kontakty sepnou.
Kombinace kontaktů NC / NO (11, 12, 21): po rozbití sklíčka se spínací kontak rozepne a rozpínací kontakt sepne.
TYP B
Spínací kontakty NO (10, 20, 30): po rozbití sklíčka nebo sejmutí krytu je nutné tlačítko stisknout ručně - kontakty se sepnou.
Rozpínací kontakty NC (01, 02, 03): po rozbití sklíčka nebo sejmutí krytu je třeba tlačítko stisknout ručně - kontakty se rozepnou.
Kombinace kontaktů NC / NO (11, 12, 21): po stisknutí tlačítka se spínací kontakt sepne a rozpínací kontakt rozepne.
TYP A
NO spínací kontakt (10, 20, 30): po rozbití sklíčka nebo sejmutí krytu se kontakty rozepnou.
NC rozpínací kontakt (01, 02, 03): po rozbití sklíčka nebo sejmutí krytu se kontakty sepnou.
Kombinace kontaktů NC / NO (11, 12, 21): po rozbití sklíčka se spínací kontak rozepne a rozpínací kontakt sepne.
TYP B
Spínací kontakty NO (10, 20, 30): po rozbití sklíčka nebo sejmutí krytu je nutné tlačítko stisknout ručně - kontakty se sepnou.
Rozpínací kontakty NC (01, 02, 03): po rozbití sklíčka nebo sejmutí krytu je třeba tlačítko stisknout ručně - kontakty se rozepnou.
Kombinace kontaktů NC / NO (11, 12, 21): po stisknutí tlačítka se spínací kontakt sepne a rozpínací kontakt rozepne.
| Jmenovité izolační napětí Ui | 500 V |
| Jmenovitý tepelný proud Iu-Ith | 10 A |
| Jmenovitý spínací proud Ie v kat.AC-15 | 2,5 A (230 V) 1,6 A (400/500 V) |
| Jmenovitý spínací proud Ie v kat.DC-13 | 4 A (24 V) 1 A (110 V) 0,25 A (220 V) |
| Stupeň ochrany | IP65 |
| Průřez připojovacích vodičů | 2× 1...2,5 mm² (jednožilových) 2× 1...2,5 mm² (vícežílových) |
Rozměry

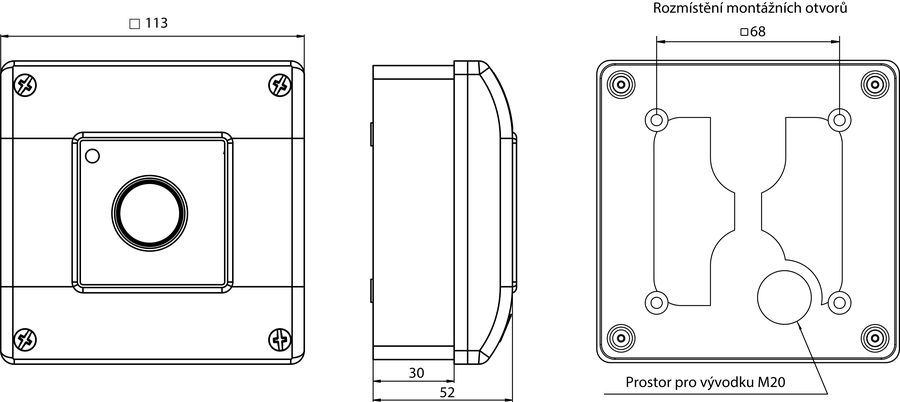

verze na omítku
verze pod omítku
