Ręczny przycisk przeciwpożarowego wyłącznika prądu PWP1 z certyfikatem, urządzenie uruchamiająco-sygnalizujące
Przeciwpożarowe wyłączniki prądu
PWP1-#-#-#-##
EAN:

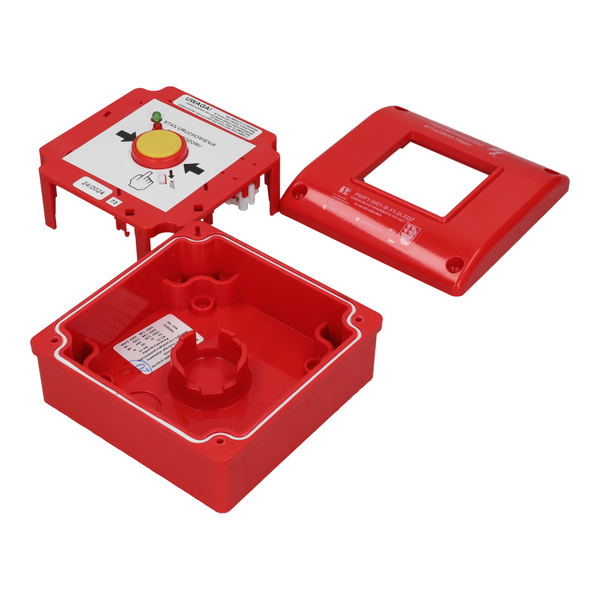

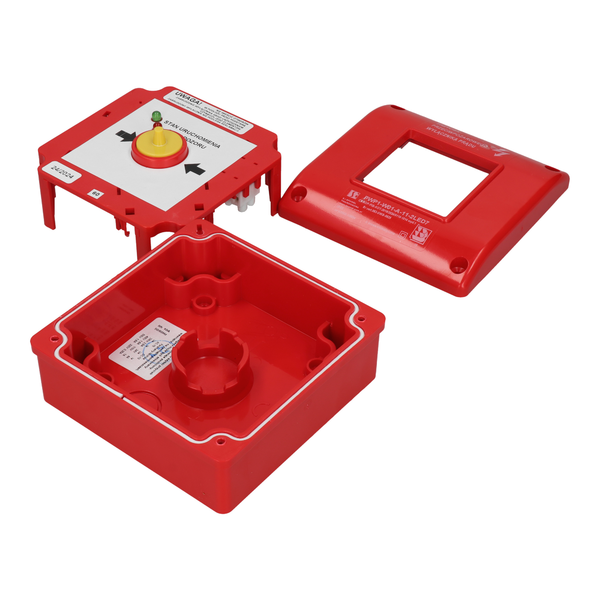

"Příklady značení: 1. PWP1-W01-A-11-2LED7 - verze na povrch s 1 spínacím kontaktem a 1 rozpínacím kontaktem, zelená LED na 230V / červená LED na 230 V. Po rozbití se tlačítko uvolní automaticky. 2. PWP1-W01-B-11-2LED7 - verze na povrch s 1 spínacím kontaktem a 1 rozpínacím kontaktem, zelená LED na 230 V / červená LED na 230 V. Po rozbití musí být tlačítko ručně stisknuto. "
.png)
.png)
.png)
The manual button activates the "Fire switch", which will disconnect the building's power supply from the electricity source during a fire and a rescue operation. The fire switch which cuts off the power supply to all circuits, with the exception of the circuits supplying the systems and equipment, the operation of which is necessary during fire, should be used in fire zones with a volume exceeding 1000 m³ or including zones endangered with explosion.
The fire switch should be located near the main entrance to the facility or a connector and properly marked. Cutting off the power supply with a fire switch may not automatically switch on the second source of electric energy, including the generating set. The exception is the sources of power supplying electrical devices that must function in the event of a fire.

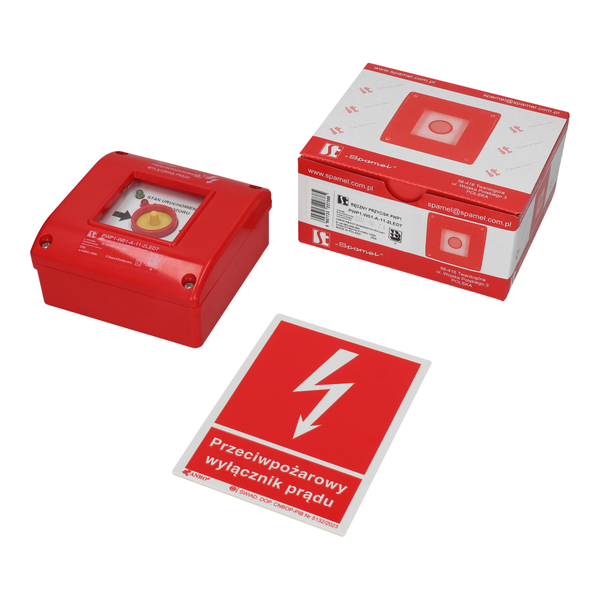

The PWP1 manual start button can be used as a "fire switch" provided that a label is placed above it: “Fire switch”. The set includes a self-adhesive label: "Fire switch".
The manual PWP1 start button with double LED signaling provides information about:
1. Green diode–activation status
2. Red diode–supervision status
The LEDs are terminated with a terminal block. The red led should be on when the switch is on, when the glass is broken, the red led should go out, and the green led should be on, which informs that the power in the building is disconnected. The green led should be powered from a separate power source, preferably from a switch.
The minimum number of wires needed to connect the switch:
Version of the switch with 2 LEDs:
1. 2leads+3contacts-minimum 6 wires
2 .2leads+2contacts-minimum 5 wires
3 .2leds+1contact-minimum 4 wires
National Technical Assessment CNBOP-PIB-no. CNBOP-PIB-KOT-2019/0110-1014 edition 2
National Certificate of Constancy of Performance No. XXX-XXX-XXX
The fire switch should be located near the main entrance to the facility or a connector and properly marked. Cutting off the power supply with a fire switch may not automatically switch on the second source of electric energy, including the generating set. The exception is the sources of power supplying electrical devices that must function in the event of a fire.
The PWP1 manual start button can be used as a "fire switch" provided that a label is placed above it: “Fire switch”. The set includes a self-adhesive label: "Fire switch".
The manual PWP1 start button with double LED signaling provides information about:
1. Green diode–activation status
2. Red diode–supervision status
The LEDs are terminated with a terminal block. The red led should be on when the switch is on, when the glass is broken, the red led should go out, and the green led should be on, which informs that the power in the building is disconnected. The green led should be powered from a separate power source, preferably from a switch.
The minimum number of wires needed to connect the switch:
Version of the switch with 2 LEDs:
1. 2leads+3contacts-minimum 6 wires
2 .2leads+2contacts-minimum 5 wires
3 .2leds+1contact-minimum 4 wires
National Technical Assessment CNBOP-PIB-no. CNBOP-PIB-KOT-2019/0110-1014 edition 2
National Certificate of Constancy of Performance No. XXX-XXX-XXX
Při výběru kontaktů je třeba vzít v úvahu zvolený typ (A nebo B)
TYP A
NO spínací kontakt (10, 20, 30): po rozbití sklíčka nebo sejmutí krytu se kontakty rozepnou.
NC rozpínací kontakt (01, 02, 03): po rozbití sklíčka nebo sejmutí krytu se kontakty sepnou.
Kombinace kontaktů NC / NO (11, 12, 21): po rozbití sklíčka se spínací kontak rozepne a rozpínací kontakt sepne.
TYP B
Spínací kontakty NO (10, 20, 30): po rozbití sklíčka nebo sejmutí krytu je nutné tlačítko stisknout ručně - kontakty se sepnou.
Rozpínací kontakty NC (01, 02, 03): po rozbití sklíčka nebo sejmutí krytu je třeba tlačítko stisknout ručně - kontakty se rozepnou.
Kombinace kontaktů NC / NO (11, 12, 21): po stisknutí tlačítka se spínací kontakt sepne a rozpínací kontakt rozepne.
TYP A
NO spínací kontakt (10, 20, 30): po rozbití sklíčka nebo sejmutí krytu se kontakty rozepnou.
NC rozpínací kontakt (01, 02, 03): po rozbití sklíčka nebo sejmutí krytu se kontakty sepnou.
Kombinace kontaktů NC / NO (11, 12, 21): po rozbití sklíčka se spínací kontak rozepne a rozpínací kontakt sepne.
TYP B
Spínací kontakty NO (10, 20, 30): po rozbití sklíčka nebo sejmutí krytu je nutné tlačítko stisknout ručně - kontakty se sepnou.
Rozpínací kontakty NC (01, 02, 03): po rozbití sklíčka nebo sejmutí krytu je třeba tlačítko stisknout ručně - kontakty se rozepnou.
Kombinace kontaktů NC / NO (11, 12, 21): po stisknutí tlačítka se spínací kontakt sepne a rozpínací kontakt rozepne.
| Jmenovité izolační napětí Ui | 500 V |
| Jmenovitý tepelný proud Iu-Ith | 10 A |
| Jmenovitý spínací proud Ie v kat.AC-15 | 2,5 A (230 V) 1,6 A (400/500 V) |
| Jmenovitý spínací proud Ie v kat.DC-13 | 4 A (24 V) 1 A (110 V) 0,25 A (220 V) |
| Stupeň ochrany | IP65 |
| Průřez připojovacích vodičů | 1...2,5 mm² (jednožilových) 0,75...1,5 mm² (lanko) |
| Teplota prostředí | -25 ... +70°C (pracovní) -25 ... +70°C (skladování) |
| Klimatická třída | II |
| Shoda s normou | PN-EN 60947-5-1 IEC 60947-5-1 IEC 60947-1 PN-EN 60529:2003 PN-EN 60068-2-1:2009 PN-EN 60068-2-2:2009 PN-EN 60068-2-6:2008 PN-EN 60068-2-42:2004 PN-EN 60068-2-75:2015 PN-EN 60068-2-78:2013 PN-EN 50130-4:2002+A1:2015 PN-EN 61000-4-2:2009 PN-EN 61000-4- 3:2007+A1:2008+A2:2011 PN-EN 61000-4-4:2013 PN-EN 61000-4-5:2014 PN-EN 61000-4-6:2014 |
| 24 | green 24V AC/DC |
| 230 | green 230V AC |
| 2LED7 | C230VAC+Z230VAC |
| 2LED8 | C230VAC+Z24VDC |
| 2LED9 | C230VAC+ZP24VDC |
| 2LED10 | C24VDC+Z230VAC |
| 2LED11 | C24VDC+Z24VDC |
| 2LED12 | C24VDC+ZP24VDC |
| 2LED13 | CP24VDC+Z230VAC |
| 2LED14 | CP24VDC+Z24VDC |
| 2LED15 | CP24VDC+ZP24VDC |
| 24 | green 24V AC/DC |
| 230 | green 230V AC |
| 2LED7 | C230VAC+Z230VAC |
| 2LED8 | C230VAC+Z24VDC |
| 2LED9 | C230VAC+ZP24VDC |
| 2LED10 | C24VDC+Z230VAC |
| 2LED11 | C24VDC+Z24VDC |
| 2LED12 | C24VDC+ZP24VDC |
| 2LED13 | CP24VDC+Z230VAC |
| 2LED14 | CP24VDC+Z24VDC |
| 2LED15 | CP24VDC+ZP24VDC |
Model 3D
Rozměry
verze na omítku
